Создание грамотной схемы электрического щита — это фундамент безопасности и надёжности любого объекта. Она служит наглядным планом распределения электричества, упрощает диагностику неисправностей и является обязательной основой перед началом всех монтажных работ. Без неё распределительный щит превращается в хаотичный набор автоматов, обслуживание которого усложняется с каждым годом.

Однако современный инжиниринг шагнул далеко вперёд. Заказчику, монтажнику и сборщику щитового оборудования уже недостаточно сухой однолинейной схемы. Рынок требует высокоточной визуальной компоновки модульного оборудования на DIN-рейках, безошибочной спецификации и наглядности для заказчика.

Программное обеспечение переходит от статических инструментов черчения к data-driven рабочим процессам, которые связывают схемы, пути прокладки проводов и спецификации в единую документацию, готовую к монтажу.

В этой статье разберём передовой опыт проектирования, сравним популярные программы — от EPLAN до QElectroTech — и выясним, почему для многих инженеров Microsoft Visio с правильной базой смарт-шейпов остаётся непревзойдённым инструментом в нише гражданских и коммерческих объектов.

// Контекст задачи

Зачем нужна схема и что изменилось

Классическая однолинейная схема отвечала на вопрос «что откуда берётся». Современный стандарт — отвечает на три вопроса одновременно: как это работает, как выглядит в реальном щите и что нужно закупить.

Полный цикл проектирования электрощита проходит пять этапов, и выбор программы стоит оценивать по всем пяти — а не только по скорости рисования схемы:

- Захват принципиальной схемы
- Компоновка панели в 2D (и 3D для промышленных объектов)
- Подбор компонентов и формирование спецификации (BOM)
- Список проводов и терминальный план
- Исполнительная документация для монтажа

⚠ Именно здесь и расходятся пути различных инструментов. Одни закрывают все пять этапов, другие — только первый.

// Обзор рынка

Сравнение популярных программ для проектирования электрощитов

На рынке существует широкий спектр решений — от энтерпрайз-платформ с базой данных в миллион компонентов до бесплатных open-source редакторов. Матрица ниже охватывает наиболее распространённые инструменты по ключевым критериям инженерной практики.

Программа	Схема	Компоновка 2D	3D	Авто-BOM	Нумерация	Порог входа	Цена
EPLAN Electric P8	✓	✓	✓	✓	✓	Высоченный	Enterprise
SolidWorks Electrical	✓	✓	✓	✓	✓	Высокий	Высокая
AutoCAD Electrical	✓	~	—	✓	✓	Средний	Подписка
QElectroTech	✓	—	—	~	—	Низкий	Бесплатно
Visio + Smart-шейп ★	✓	★	—	~	—	Низкий	Доступная

✓ Полная поддержка

~ Частично

— Отсутствует

// Подробный разбор

Каждый инструмент: плюсы, минусы и ниша

Полная картина рынка шире, чем обычно представляют. Ниже — честный разбор ключевых игроков, включая те инструменты, о которых редко говорят в сообществе.

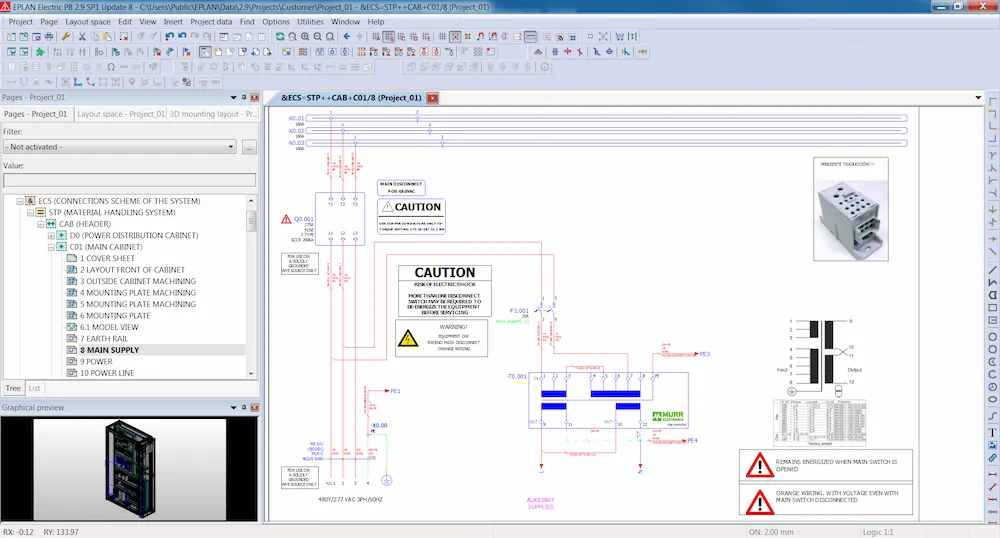

EPLAN Electric P8 — флагман промышленного проектирования

В основе EPLAN — реляционная база данных: каждый провод, компонент и клемма существуют как объекты БД, а не просто как графика. Изменение атрибута на одной странице мгновенно распространяется по всему проекту и синхронизированному BOM. База EPLAN Data Portal содержит более 1 миллиона сертифицированных компонентов от ведущих производителей.

✅ Плюсы

Автоматическая нумерация проводов
Интеграция с ПЛК и ERP
BOM всегда синхронизирован
Поддержка IEC 61346 / 81346

❌ Минусы

Колоссальная стоимость лицензии
Крутейший порог входа
Избыточен для гражданских объектов
Сложность кастомизации

Ниша: промышленные заводы, АСУ ТП, большие командные проекты.

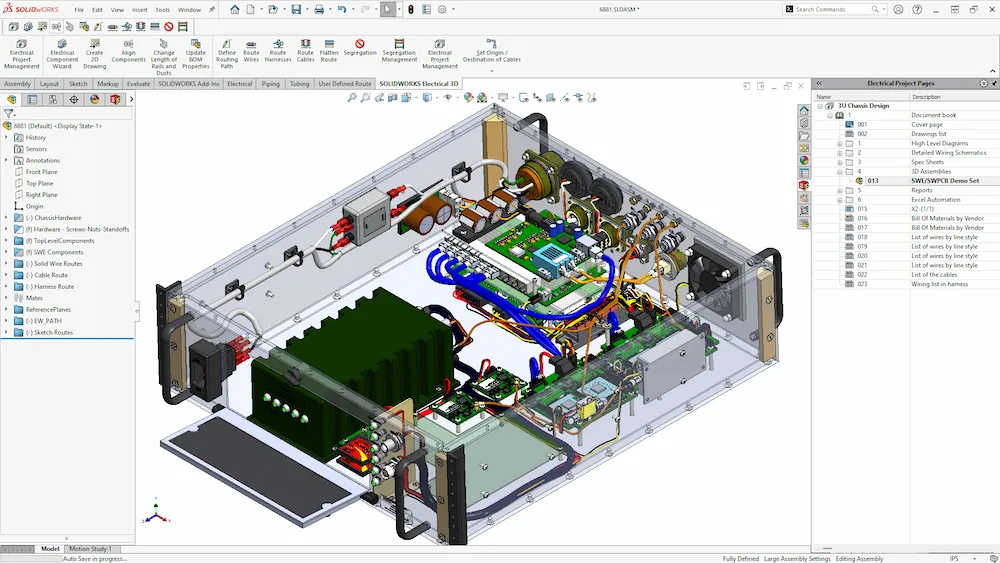

SolidWorks Electrical — связка схемы и 3D-механики

Включает Electrical Schematics (2D) и Electrical 3D — дополнение, которое читает проекты из схем и позволяет прокладывать кабели в 3D, оценивая размещение компонентов в панели до изготовления физического прототипа. Идеален там, где механический и электрический дизайн ведутся в одной экосистеме.

✅ Плюсы

3D-панель с проверкой коллизий
Синхронизация механики и электрики
Готовая библиотека компонентов

❌ Минусы

Высокая цена лицензии
Требует знания SolidWorks
Избыточен вне машиностроения

Ниша: машиностроение, станки, оборудование с механическим корпусом.

AutoCAD Electrical — классический стандарт САПР

Добавляет к классическому черчению логические связи: автоматическую нумерацию проводов и перекрёстные ссылки. Идеален для принципиальных схем и организаций, уже работающих в экосистеме Autodesk. Поддерживает DWG — универсальный формат передачи документации.

✅ Плюсы

Универсальный формат DWG
Широкая база символов
Сквозная нумерация проводов

❌ Минусы

Дорогая подписочная модель
Слабая визуализация DIN-рейки
Тяжёлый интерфейс

Ниша: коммерческие объекты, BIM-проекты, интеграция с архитектурным проектом.

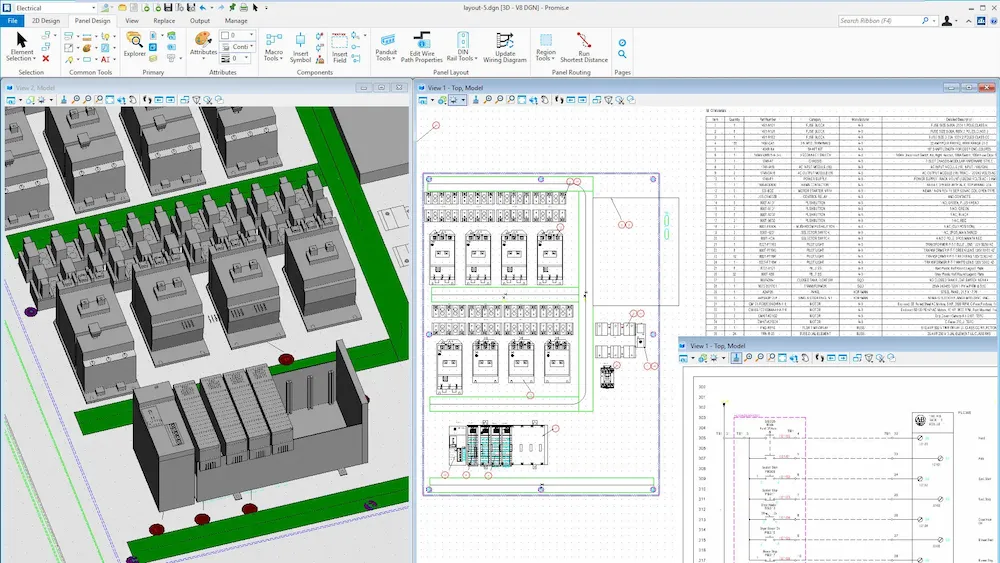

Promis.e (Bentley Systems) — полный цикл в одной среде

Мало известен в СНГ, но популярен в Северной Америке. Интегрирует схемный захват, компоновку панели, нумерацию проводов, терминальный редактор и генерацию BOM в одной среде. Поддерживает ProjectWise для командной работы.

✅ Плюсы

Полный цикл в одном ПО
Интеграция с Bentley BIM
Встроенный терминальный редактор

❌ Минусы

Редкое присутствие на рынке СНГ
Слабая поддержка локальных стандартов

Ниша: Северная Америка, щиты UL 508A, смешанные электро- и строительные проекты.

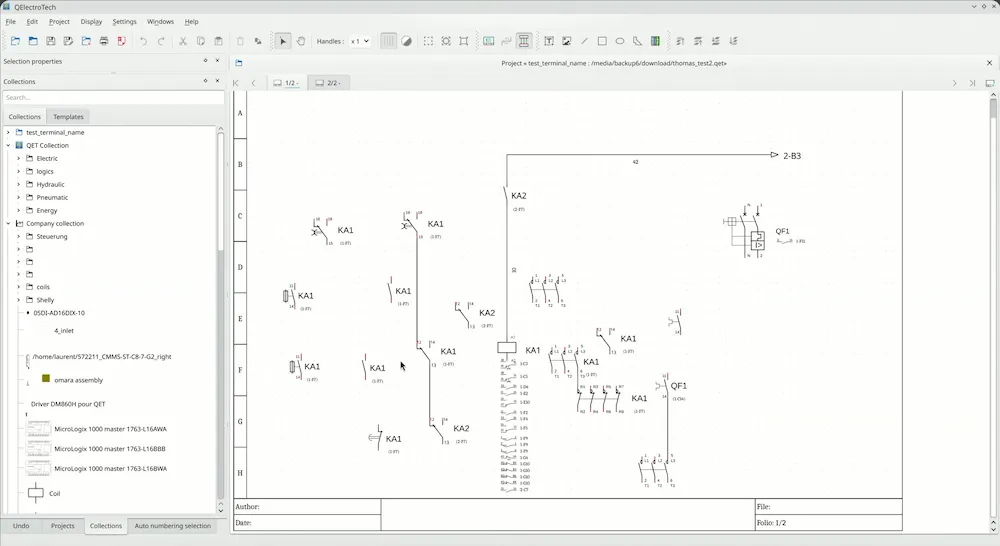

QElectroTech — бесплатный open-source редактор

Бесплатный кроссплатформенный редактор для принципиальных схем. Подходит для обучения и быстрого составления схем. Сообщество активно пополняет библиотеку символов. Возможности параметрики компонентов и автоматизации сведены к минимуму.

✅ Плюсы

Полностью бесплатно
Кроссплатформенность
Простой порог входа

❌ Минусы

Нет умной параметрики компонентов
Нет автоматического BOM
Архаичный внешний вид схем

Ниша: обучение, быстрый эскиз, некоммерческое использование.

SEE Electrical — западноевропейский флагман оборудования

Исторически распространялся IGE+XAO, сейчас в портфеле Siemens PLM. Сильные стороны — быстрый редактор схем и широкое покрытие европейских символов по IEC. Популярен на западноевропейском рынке промышленного оборудования.

✅ Плюсы

Быстрый редактор схем
Хорошее IEC-покрытие
Доступнее EPLAN

❌ Минусы

Ограниченная локализация под ГОСТ
Меньшее сообщество в СНГ

Ниша: промышленное оборудование, большие командные проекты.

// Детальный разбор

Microsoft Visio + смарт-шейпы: что это даёт инженеру

Visio несправедливо воспринимают как «офисную программу для блок-схем». Это заблуждение. В руках специалиста, владеющего ShapeSheet-программированием и VBA, Visio становится мощнейшей платформой для визуального инжиниринга.
⚠ Важный нюанс: Visio без кастомной базы смарт-шейпов — обычный редактор.
Visio с профессиональной базой — полноценный инженерный инструмент.

ℹ Ключевая идея: инвестиция в Visio — это инвестиция не в лицензию, а в качество базы смарт-шейпов. Именно она определяет 90% возможностей инструмента.

ShapeSheet: математика прямо в фигуре

В отличие от статических блоков в классических САПР, фигуры Visio несут встроенную логику. Через ShapeSheet реализуется динамический многопозиционный дисплей (например, 7-сегментный индикатор реле напряжения DigiTOP VP). Формулы программно ограничивают вводимые значения в соответствии с реальными физическими номиналами устройства — защита от опечаток на уровне чертёжного инструмента.

Исключение «несуществующего» оборудования

Слабое место большинства программ — они позволяют начертить то, чего невозможно купить. Интеллектуальный смарт-шейп контролирует артикулы прямо в момент проектирования. Пример: для автоматических выключателей ETi шейп предложит только реальную линейку (80B, 80C, 80D, 100B, 100C, 100D, 125B, 125C). Выбрать номинал «125D» физически невозможно — такого автомата нет в природе.

Точки подключения и топология DIN-рейки

Профессиональные стенсилы используют выверенные Connection Points, что позволяет модульному оборудованию «примагничиваться» к DIN-рейке и соседним устройствам миллиметр в миллиметр. Независимо от того, размещаете ли вы переключатель фаз Novatek PEF-305 или инвертор Deye SUN — точки подключения гарантируют соблюдение монтажных отступов.

Физическая достоверность оболочек

Точный смарт-шейп щита воспроизводит реальные конструктивные особенности. Например, у пластрона щита серии Hager Volta нет четырёх крепёжных элементов по углам — их строго два, расположены почти посередине верхней и нижней граней. Такие нюансы критичны для сборщиков при примерке оборудования.

Автоматизация спецификаций через VBA

VBA-макрос обходит весь документ, анализирует вложенные и сгруппированные шейпы, подсчитывает точное количество и формирует готовую спецификацию BOM для закупки. Никакого ручного подсчёта автоматов. VBA также позволяет вычислять данные на основе того, какие фигуры соединены через коннекторы — открывая возможности для проверки связности схемы.

Экспорт в SVG для Web и документации

Элементы Visio конвертируются в чистый оптимизированный SVG — без артефактов рендеринга, мгновенно загружаются на сайтах и идеально масштабируются на мобильных устройствах. Это делает Visio незаменимым инструментом для электронных каталогов, баз знаний и интерактивной проектной документации.

// Честная оценка

Что Visio умеет, чего не умеет, и где это важно

Объективность — признак экспертности. Visio — мощный инструмент с реальными ограничениями, которые необходимо знать до начала работы.

Параметр	ОЦЕНКА	КОММЕРТАРИЙ
Визуальная компоновка 2D	★★★★★	Лучший в классе в среднем ценовом сегменте. Фотореалистичное изображение DIN-рейки с реальными габаритами.
Порог входа	★★★★☆	Базовое использование доступно сразу. ShapeSheet-программирование требует изучения.
Нумерация проводов	★★☆☆☆	Нет нативной сквозной нумерации. Реализуется через VBA, но требует разработки.
Актуальность базы артикулов	★★★☆☆	Валидация только локальная, зависит от актуальности вашей базы. В EPLAN это решено через облачный Data Portal.
Масштабируемость	★★★☆☆	При большом количестве элементов производительность снижается. Visio Online ограничен 1000 фигур на диаграмму.
Экспорт и интеграция	★★★★☆	Отличный SVG-экспорт для Web. Поддержка PDF, DWG. Ограниченная интеграция с ERP/ПЛК.
Стоимость владения	★★★★★	Значительно доступнее EPLAN и SolidWorks при сопоставимом результате в своей нише.

⚠ Важное уточнение: тезис «Visio лучший» не является универсальным. Правильная формулировка: Visio + профессиональная база смарт-шейпов — лучший выбор для визуальной компоновки и презентации заказчику.
Для промышленной автоматизации с ПЛК-интеграцией — нет.

// Практическое руководство

Как выбрать инструмент под свою задачу

Задача / Объект	Рекомендуемый инструмент	Обоснование
Промышленный завод, АСУ ТП	EPLAN P8	База данных, ПЛК-интеграция, командная работа обязательны
Машиностроение, станки	SolidWorks Electrical	Синхронизация механического и электрического 3D-дизайна
Коммерческий объект, BIM-проект	AutoCAD Electrical	DWG-интеграция с архитектурным проектом, нумерация кабелей
Гражданский щит, квартира, дом	Visio + смарт-шейпы	Визуальная компоновка, понятность заказчику, BOM через VBA
Коттедж, СЭС, ESS-узел	Visio + смарт-шейпы	Фотореалистичное изображение оборудования, спецификация
Обучение, быстрый эскиз	QElectroTech	Бесплатно, быстро, не требует настройки
Северная Америка, щиты UL 508A	Promis.e	Полный цикл схема → BOM → терминальный план в одной среде

⚠ Критерий выбора — не «какая программа лучше», а на каком этапе цикла проектирования вам нужна помощь. Многие специалисты используют два инструмента: один для принципиальной схемы, второй — для визуальной компоновки и презентации заказчику.

// Итог

Вывод: правильный инструмент для правильной задачи

Нет «лучшей» программы для проектирования электрощитов — есть правильный инструмент для конкретной задачи. Для промышленной автоматизации с ПЛК-интеграцией выбор очевиден: EPLAN. Для машиностроения с 3D-механикой — SolidWorks Electrical.

Для гражданских объектов, коммерческой застройки, щитов СЭС и ESS-узлов, где ключевая цель — визуальная понятность для заказчика, безошибочная компоновка оборудования на DIN-рейке и автоматический подсчёт спецификации, Microsoft Visio с профессиональной базой смарт-шейпов является наиболее гибким и точным решением.

Важная оговорка: сам по себе Visio — это платформа.
Ценность создаёт качество базы смарт-шейпов: точность габаритов, корректные артикулы, встроенная валидация, ShapeSheet-логика и VBA-автоматизация.
Именно здесь экспертиза разработчика базы определяет результат.

✓Определите, на каком этапе цикла вам нужна помощь: схема, компоновка, BOM или всё сразу
✓Оцените, нужна ли нативная нумерация проводов — если да, смотрите AutoCAD Electrical или EPLAN
✓Если важна визуальная компоновка для заказчика — приоритет Visio с правильной базой
✓Проверьте наличие готовых библиотек под ваших производителей (IEK, EKF, ABB, Hager и др.)
✓Следите за трендами AI-генерации схем — через 2–3 года это изменит базовые сценарии во всех инструментах
