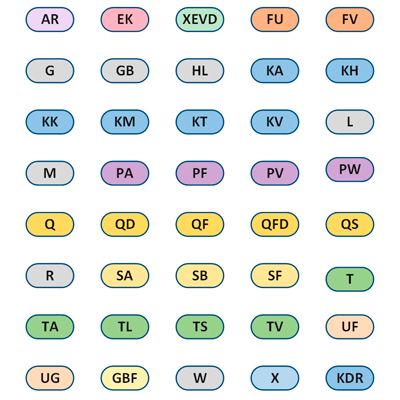

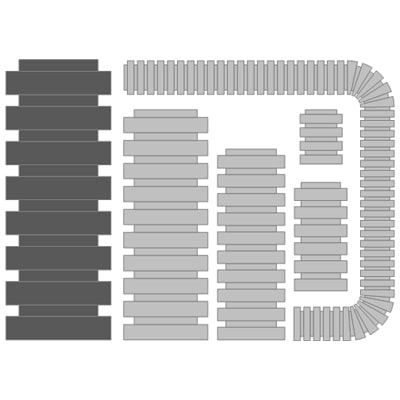

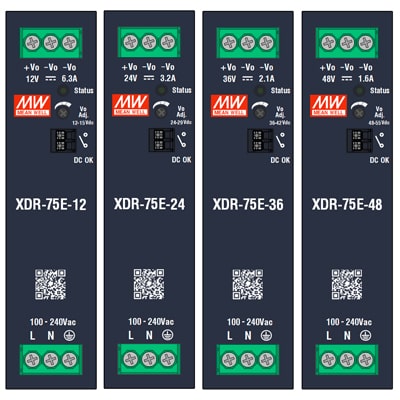

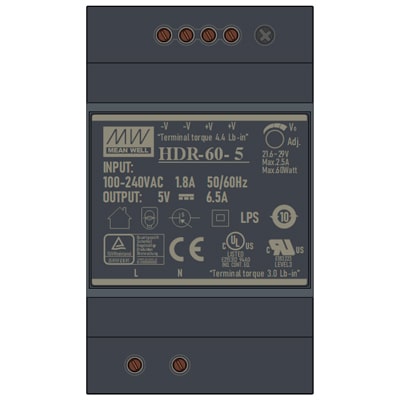

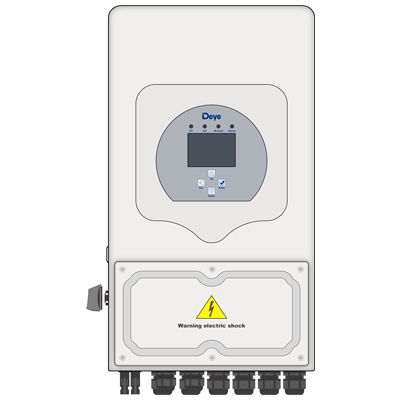

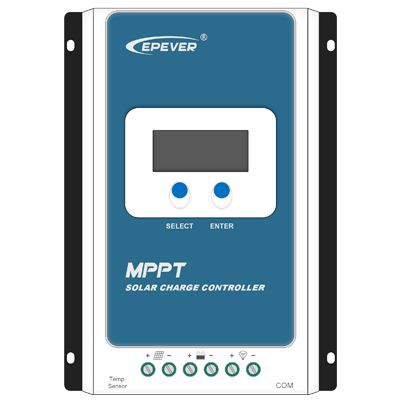

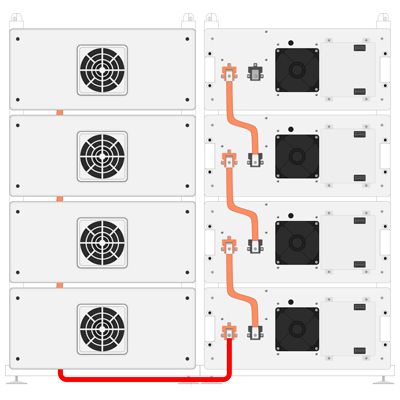

Здесь собраны профессиональные стенсилы и фигуры для Microsoft Visio, которые мы используем в работе при проектировании электрощитов, силовых схем и слаботочных систем. Все шаблоны проверены в реальных проектах — жилые дома, квартиры, коммерческие объекты. В библиотеке: автоматические выключатели Hager, блоки питания Mean Well, реле ZUBR, таймеры Novatek, DIN-компоненты, розетки, выключатели, кабельные трассы, инверторы Deye, MPPT контролеры Epever Tracer. Шаблоны соответствуют стандартам ГОСТ, ДСТУ и IEC.
Большинство файлов сразу доступны для загрузки, регистрация не нужна. Также есть группа условно бесплатных шаблонов. Все шаблоны фигур, выполнены в масштабе 1к1. Поэтому любая модель визуализации, которую Вы соберёте на платформе MS-Visio, будет выглядеть также при сборке и все устройства поместятся в электрический ящик. Это не рисунок в Visio, это цифровой двойник.
Free Download — ТОП Visio Stencils для электрощита
VISIO
бесплатно
donations

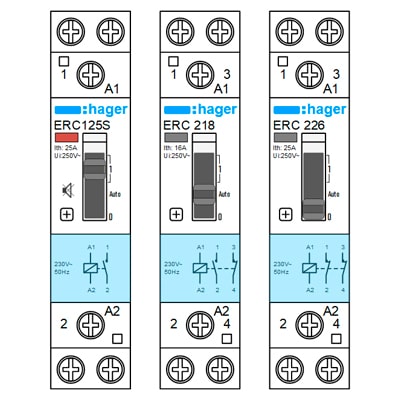

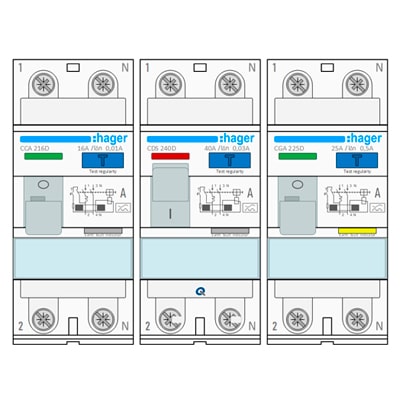

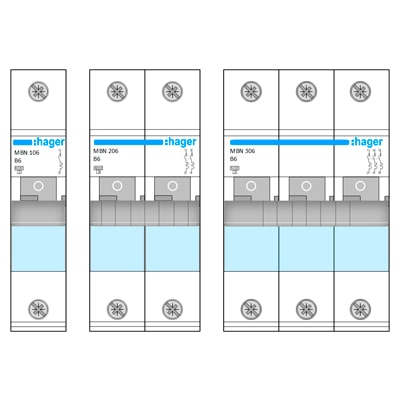

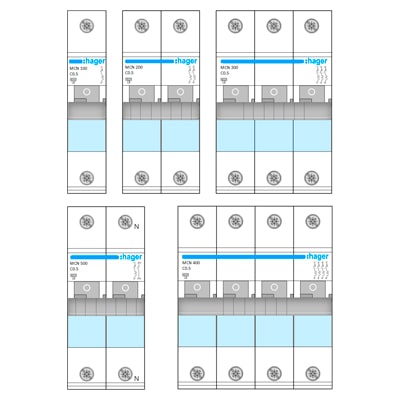

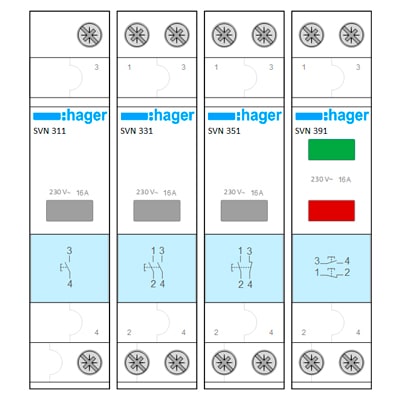

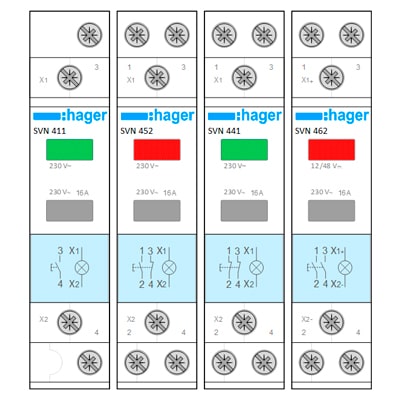

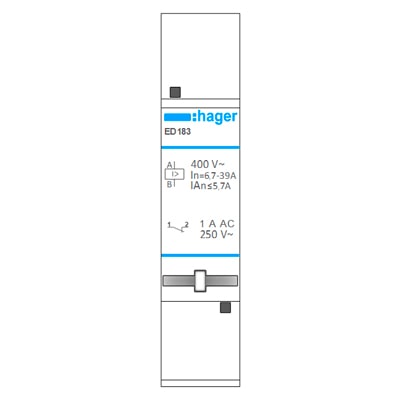

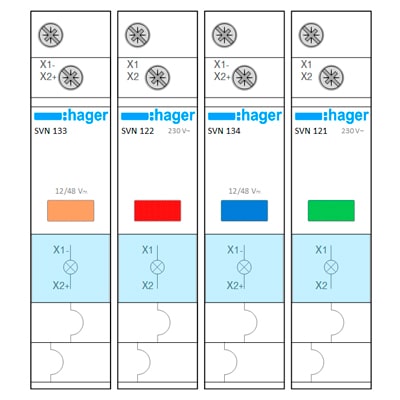

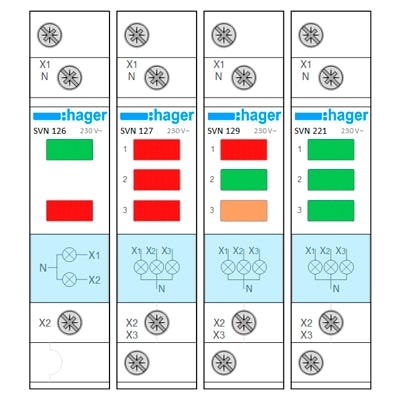

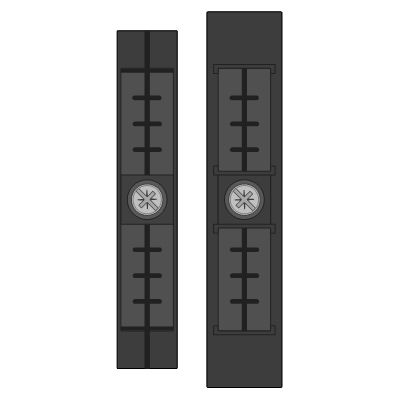

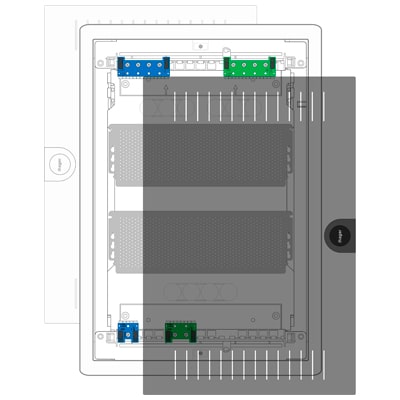

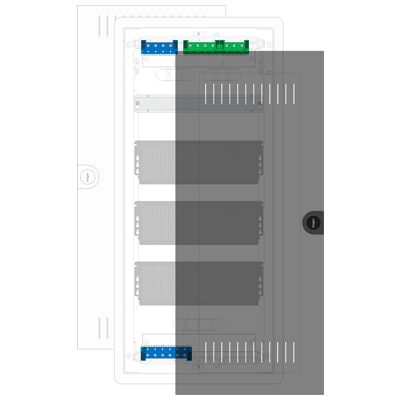

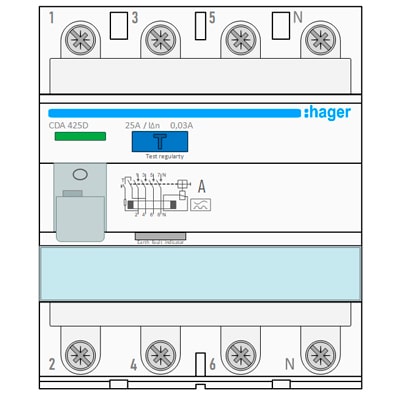

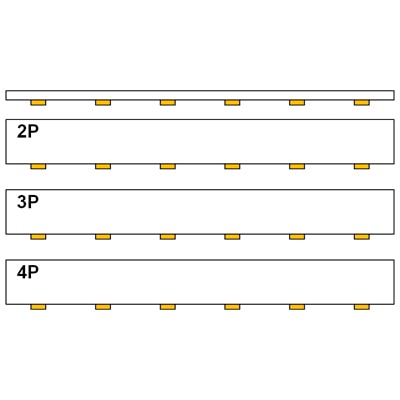

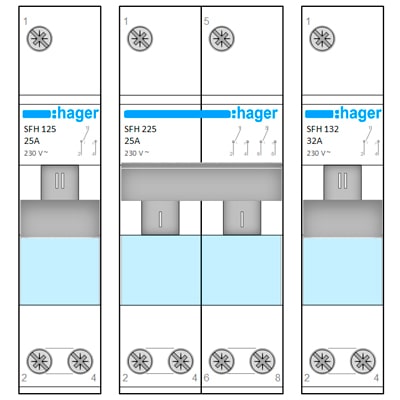

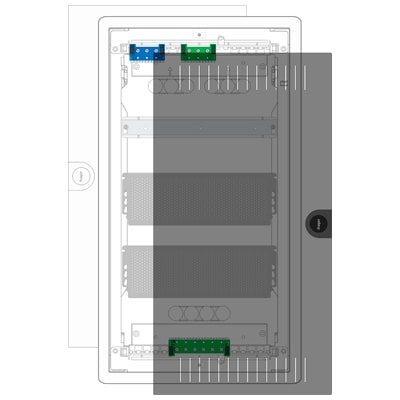

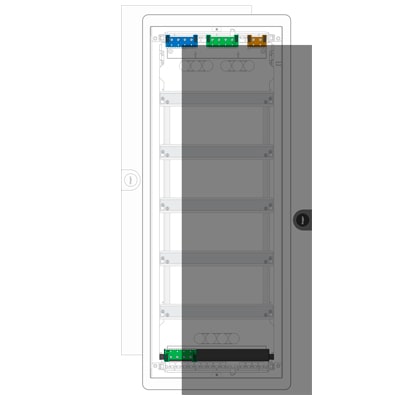

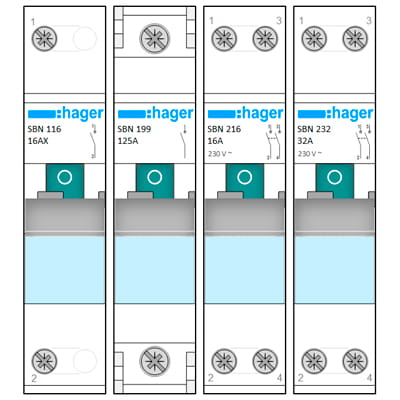

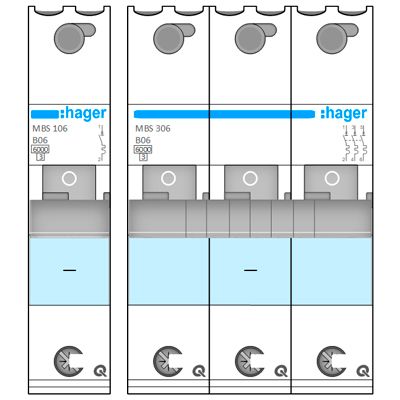

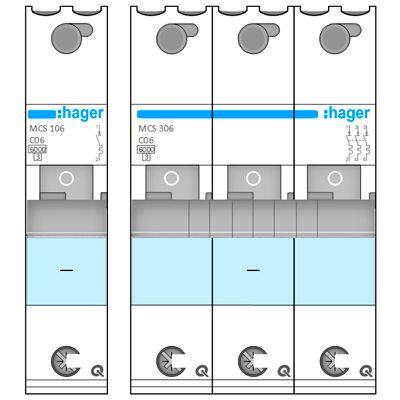

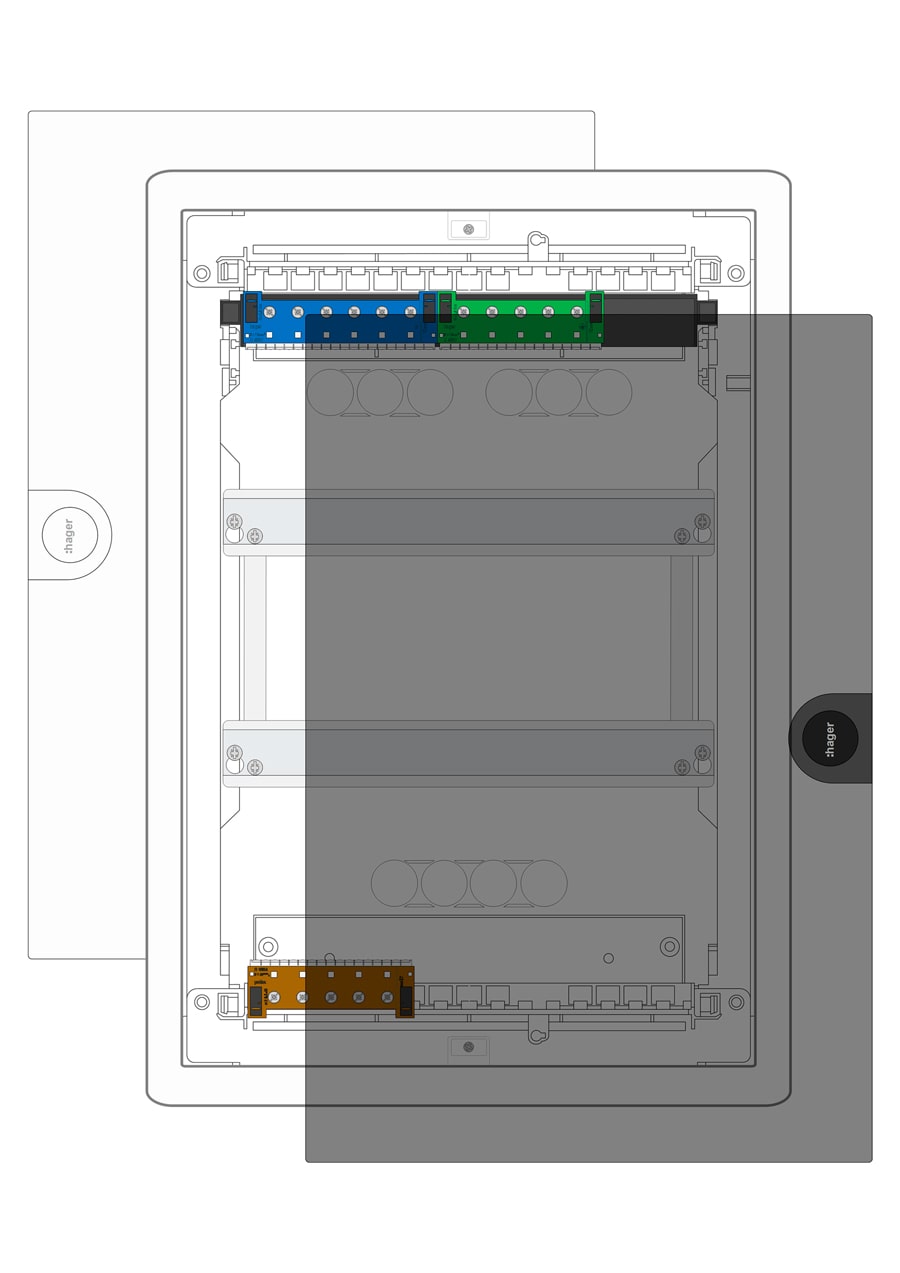

Download Hager — Автоматические выключатели, УЗО, щиты
Download ZUBR — Реле напряжения

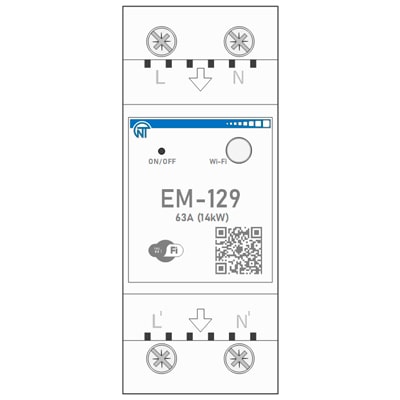

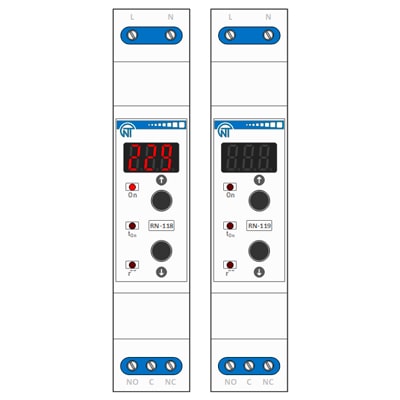

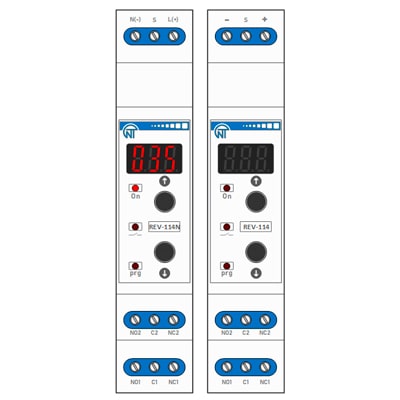

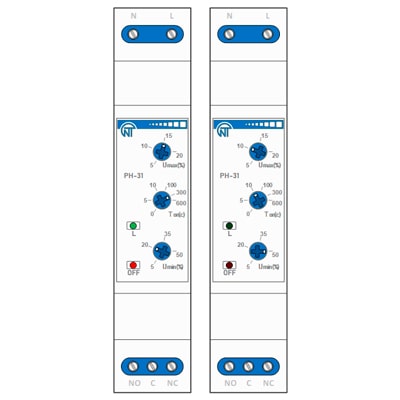

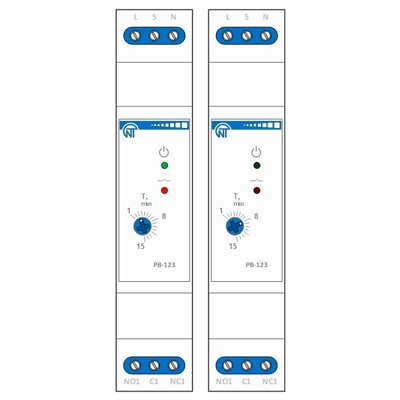

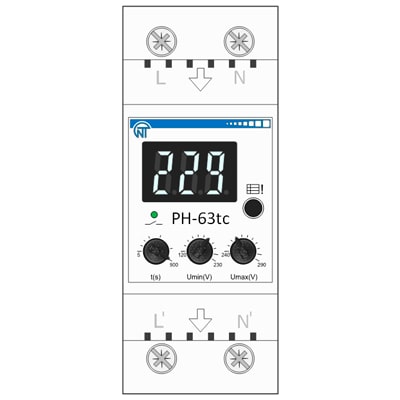

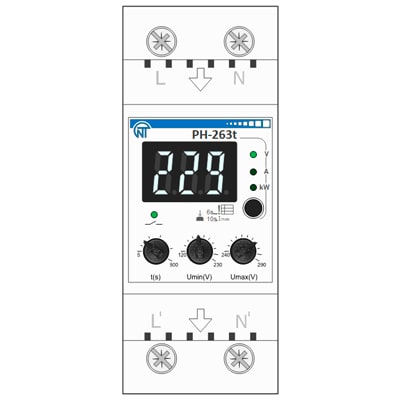

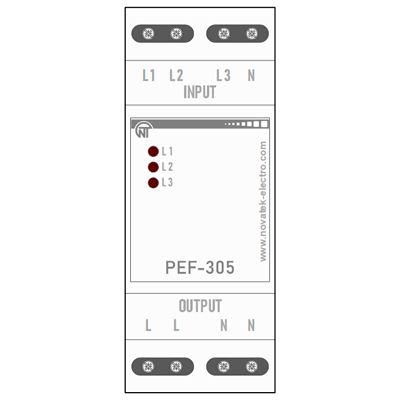

download Novatek
download антипотоп

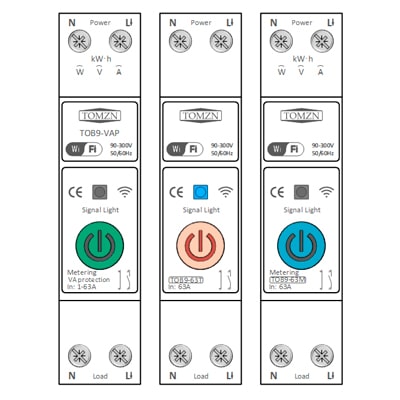

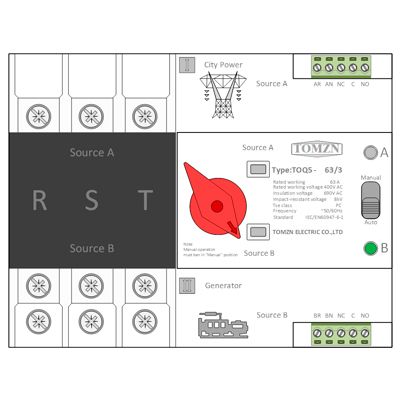

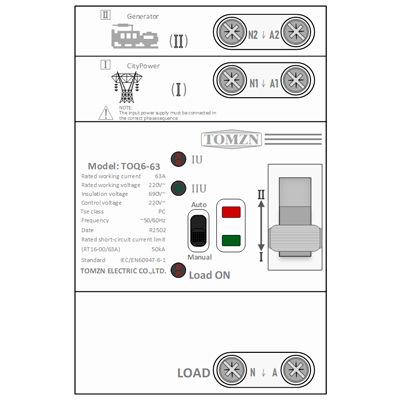

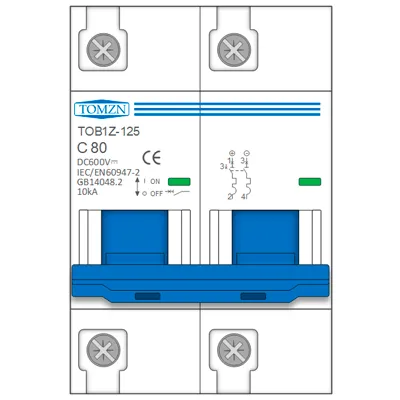

download Tomzn & CO.

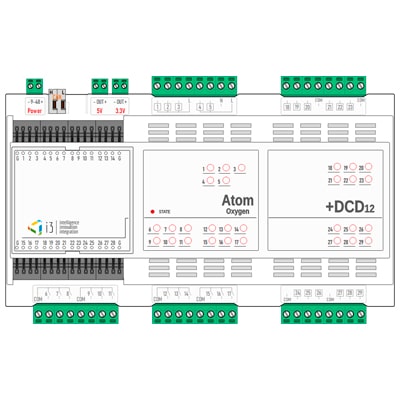

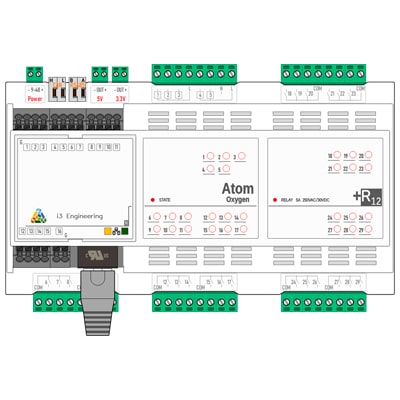

download Other
Шаблоны используются нашими специалистами при проектировании электрощитов в рамках услуги электромонтажа. Если вам нужен не только проект, но и профессиональный электромонтаж — щелкните здесь.
