Автоматические выключатели Hager MBN

шаблон моделей дополняется и изменяется

Автоматический выключатель Hager MBN - современные модульные устройства защиты электрических сетей (бытовых и промышленных) от токов короткого замыкания и перегрузки. В данных автоматических выключателей реализована технология «Bi Connect» (подключение снизу двух типов шин – гребенчатой и вильчатой), что позволяет быстро и надежно произвести все электрические соединения.

Автоматические 1, 2 и 3х полюсные выключатели серии Hager MBN имеют номинальную отключающую способность 6 кА и пластиковые крепления на DIN-рейку с увеличенным ходом, позволяющие снять автоматический выключатель со сборки даже с середины DIN-рейки.

Линейные защитные автоматические выключатели Hager MBN отвечают европейским стандартам: IEC898, DIN VDE0641 часть11/8.92, EN60898. Продуманность конструкции выключателей Hager MBN позволяет без применения инструментов устанавливать на приборы дополнительные устройства, такие как независимые расцепители и расцепители минимального напряжения.

  • Серия Hager MBN сменила снятую с производства серию MB. Качество и внутренняя компоновка элементов остались прежними. Изменены/дополнены внешние маркировка и серия. Также из существенных изменений является клипса, она теперь пластиковая.

Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.

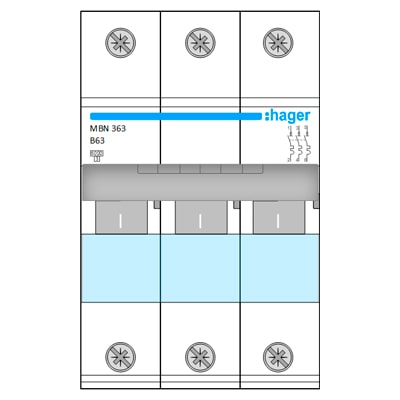

Применив шаблон электрического автомата Hager MBN, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Hager MBN выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Hager MBN исключено. Все нацелено на удобство и простоту творчества.

  • Данный шаблон имеет лицензию GPL - лицензия свободных программ.
    Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
    Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания:

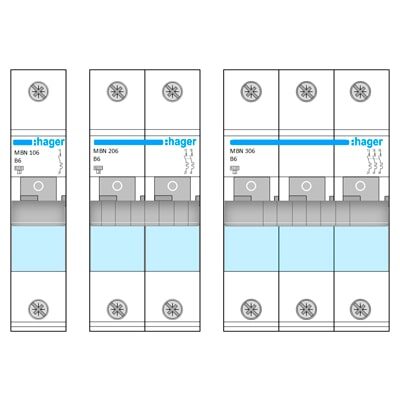

  • Шаблон 1P/2P с вариативностью 2-х состояний: Отключен/Включен;
  • Шаблон 1P с вариативностью 10-ти моделей: MBN106; MBN110; MBN113; MBN116; MBN120; MBN125; MBN132; MBN140; MBN150; MBN163;
  • Шаблон 2P с вариативностью 10-ти моделей: MBN206; MBN210; MBN213; MBN216; MBN220; MBN225; MBN232; MBN240; MBN250; MBN263;

Файл
AB Hager MBN series_new.zip
