Кнопочный выключатель (Hager SVN) 3хх серии

Hager SVN Button - кнопочный выключатель для монтажа на дин рейку используется для управления различными электрическими устройствами. Установка устройства выполняется в настенные электрические щитки и коробки и является важным элементом для создания функционального и безопасного пространства в доме. Hager SVN Button легко подключается и выдерживать большие электрические нагрузки, до 16А. И благодаря высококачественным производственным материалам устройство кнопочного выключателя прослужит не один год.

  • Устройство легко монтируется на стандартную DIN-рейку (занимает 1 модуль) и готово к использованию прямо из коробки.
  • Имеет большой срок службы - 15 000 нажатий.

Конструктивный механизм устройства кнопки, не предусматривает фиксированного положения контакта(ов). Пока держим кнопку в нажатом состоянии, контакт замкнут (для: SVN311; SVN331; SVN351; SVN371; SVN391) или разомкнут (для: SVN321; SVN341; SVN351; SVN391). При отпускании кнопки - контакт размыкается.

  • Устройство компактное и легкое 83х17,5х66 мм;
  • Простая установка:
    монтаж на DIN-рейку упрощает работу и эксплуатацию;
  • Одно кнопочные: AC 230В (SVN311; SVN321; SVN331; SVN341; SVN351);
  • Двух кнопочные: AC 230В (SVN371; SVN391);
  • Номинальный ток на контакт: 16А;
  • Степень защиты IP20;
  • Не поддерживает горение:
    изделие выполнено из не горючего, самозатухающего  абс-пластика.

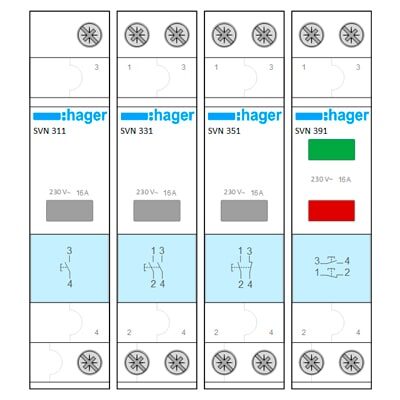

Используя предопределенные фигуры Microsoft Visio Hager SVN Button, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон кнопочного выключателя Hager, вы будете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель кнопочного выключателя Hager SVN Button, выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона выключателя Hager исключено. Все нацелено на удобство и простоту творчества.

  • Данный шаблон имеет лицензию GPL - лицензия свободных программ.
    Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
    Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания:

  • Шаблон кнопочного выключателя 1P с вариативностью 7-и моделей:
  • С одной кнопкой и вариативностью 5-и моделей: SVN311; SVN321; SVN331; SVN341; SVN351;
  • С двумя кнопками и вариативностью 2-х моделей: SVN371; SVN391;

Файл
Hager SVN Button 3xx.zip
