Novatek РН-31 (Visio Stencil) Однофазное реле напряжения

• Версия 0.1.0
• Скачали 1
• Размер файла 37.2 KB
• Количество файлов 0
• Дата создания 25.11.2025
• Последнее обновление 25.11.2025
• СКАЧАТЬ ЗА ДОНАТ
Скачать шаблон модели, можно, оказав помощь Детям. Если Вы готовы - отправьте email во всплывающем окне.

Novatek Electro РН-31 - однофазное реле напряжения для монтажа на дин рейку. Используется для защиты бытовых и промышленных электротехнических устройств. Установка устройства выполняется в настенные электрические щитки/коробки и является важным элементом для создания функционального и безопасного пространства в доме. Novatek РН-31 легко подключается и выдерживать большие электрические нагрузки. И благодаря высококачественным производственным материалам устройство однофазного реле напряжения прослужит не один год. Официальная гарантия оригинального изделия производителя, 5 лет.

При мощности нагрузки до 3,6кВт (ток ≤ 16А) отключение производится непосредственно устройством. Выходные контакты для этого включены в разрыв питания нагрузки. При большей мощности отключение производится магнитным пускателем соответствующей мощности. В таком варианте выходные контакты РН-31 подключены в разрыв цепи питания катушки контактора (магнитного пускателя).

• Устройство легко монтируется на стандартную DIN-рейку (занимает 1 модуль) и готово к использованию прямо из коробки;
• Фиксированная задержка отключения по Umin 7 секунд;
• Точность определения порога срабатывания по напряжению до 3V.

Novatek Electro РН-31 оснащено ручками управления и световым индикатором, предназначенными для настройки и визуального контроля. И сохраняет свою работоспособность при любом положении в пространстве.

• Устройство компактное и легкое 90х18х65 мм;
• Сечение подключаемых проводников: 0,3~3,3мм²;
• Номинальное напряжение питания: AC65~450V;
• Порог срабатывания Umin(%): 5~50;
• Порог срабатывания Umax(%): 2~20;
• Номинальный ток на контакт: 16A (3,6kWt);
• Время АПВ (ton): 0~600 секунд;
• Корпус не поддерживает горение.
• Коммутируемый ресурс выходных контактов:
  - под нагрузкой 16 А: ≥ 100 000 раз
  - под нагрузкой 5 А: ≥ 1 млн. раз

Реле напряжения Novatek Electro РН-31 соответствует стандарту: ISO 9001:2015. Для повышения эксплуатационных свойств изделия рекомендуется установить предохранитель (вставку плавкую) или её аналог в цепи питания реле напряжения на ток 1А.

Используя предопределенные фигуры Microsoft Visio Novatek Electro РН-31, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон однофазного реле напряжения Novatek, вы будете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель фигуры электрики Novatek РН-31, выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона реле напряжения Novatek исключено. Все нацелено на удобство и простоту творчества.

• Данный шаблон имеет ограничения  - запрет свободного распространения.
  Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
  Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
• Ваша поддержка - ключ, чтобы делиться знаниями!
  Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
  Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
  Вместе мы можем сделать больше!

Состав архива для скачивания:

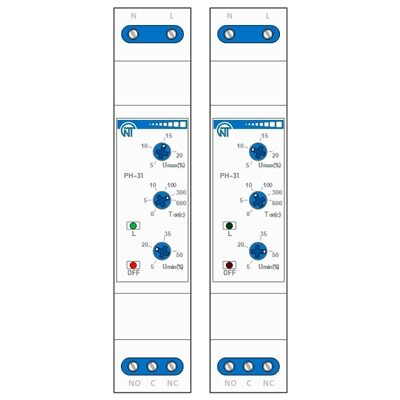

• Шаблон реле напряжения с вариативностью 2-х состояний: Off/On;
• Возможность вариативных настроек: вращение ручек Ton(s)/Umin(%)/Umax(%);
• Шаблон 1P статичной модели: РН-31;
