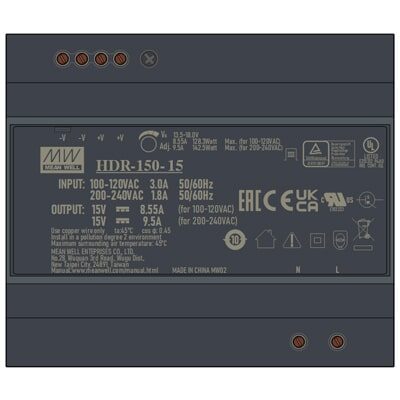

Трафарет Visio: Mean Well HDR — Блок питания на DIN-рейку (5~48В)

Оставьте комментарий / mean weell
Трафарет Visio: Mean Well HDR - Блок питания на DIN-рейку (5~48В)
  • Версия 0.1.1
  • Скачать 14
  • Размер файла 161 KB
  • Количество файлов 0
  • Дата создания 10.12.2025
  • Последнее обновление 25.07.2026
  • Рекомендуемый взнос $2.5

❤ Ваша поддержка бесценна и помогает Детям

Mean Well HDR — серия ультратонких блоков питания AC/DC на DIN-рейку производителя MEAN WELL Enterprises Co., Ltd. (Тайвань). Ступенчатая форма корпуса (step shape) обеспечивает оптимальное охлаждение и компактность. Линейка охватывает пять моделей по мощности: HDR-15, HDR-30, HDR-60, HDR-100, HDR-150 (от 15 до 150 Вт), каждая с выходным напряжением 5В, 12В, 15В, 24В или 48В постоянного тока.

Шаблон Visio (стенсил) содержит 5 Smart-фигур с вариативностью выходного напряжения — переключение через Smart Data. Фигуры выполнены в масштабе по официальным чертежам meanwell.com, содержат активные точки подключения клемм AC-входа и DC-выхода, а также регулятор выходного напряжения (V.ADJ).

⚠️ Строго вертикальный монтаж.
Официальная инструкция производителя: «The appropriate mounting orientation for the unit is vertical, the input terminals at the bottom and output on the top. Mounting orientations other than that, such as upside down, horizontal, or table-top mounting, is not» рекомендовано. Другая ориентация нарушает конвекционное охлаждение корпуса.
⚠️ Максимальная рабочая температура отличается по моделям. HDR-15/HDR-30 - до +50 °С. HDR-60/HDR-100/HDR-150 - до +45 °С. Превышение требует снижения нагрузки по кривой дерейтинга («Derating Curve») из официальной спецификации — не устанавливайте на полную мощность в плохо вентилируемых нишах щита.
⚠️ Защита от перенапряжения — не автоматическое восстановление для всей линейки.
Официальная спецификация HDR-15: «Protection type: Shut off o/p voltage, clamping by zener diode» — отключение выхода с ограничением стабилитроном (диодом Зенера), автоматическое восстановление после устранения перегрузки. Диапазон срабатывания защиты от перегрузки: 110–145% от номинальной выходной мощности.
ℹ️ Универсальный вход по всей линейке. Диапазон входного напряжения: 85–264 В AC (рабочее — до 277 В AC), частота 47–63 Гц. Не требует переключения диапазона при разном номинальном напряжении сети.
ℹ️ Выходное напряжение регулируется. Каждая модель имеет потенциометр V.ADJ для точной подстройки выходного напряжения в небольшом диапазоне вокруг номинала (например, 4,5–5,5В для версии 5В). Полезно при компенсации падения напряжения на длинных линиях к нагрузке.

Что входит в шаблон Visio Mean Well HDR

Архив содержит 5 Smart-фигур (по одной на каждую модель мощности), каждая с вариативностью выходного напряжения:

Модель Мощность Модули DIN Варианты напряжения Габариты (Д×Ш×В, мм)
HDR-15 15 Вт 1SU (17,5 мм) 5В / 12В / 15В / 24В / 48В 17,5 × 90 × 54,5
HDR-30 30 Вт 2SU (35 мм) 5В / 12В / 15В / 24В / 48В 35 × 90 × 54,5
HDR-60 60 Вт 3SU (52,5 мм) 5В / 12В / 15В / 24В / 48В 52,5 × 90 × 54,5
HDR-100 100 Вт 4SU (70 мм) 12В / 15В / 24В / 48В (+N-версии) 70 × 90 × 54,5
HDR-150 150 Вт 6SU (105 мм) 12В / 15В / 24В / 48В 105 × 90 × 54,5
ℹ️ Выходное напряжение переключается через поле «Напряжение» в Smart Data для каждой из пяти фигур. У модели HDR-100 дополнительно доступны «N»-версии (12N/15N/24N/48N) — модификации с расширенным диапазоном рабочей температуры.

Технические характеристики Mean Well HDR

Параметры по официальному мануалу meanwell.com (официальные спецификации HDR-15-SPEC, HDR-30-SPEC, HDR-100-SPEC, HDR-150-SPEC) + Installation Manual (данные подтверждены перекрёстно). Все значения верифицированы из первичного источника.

Параметры

Параметр Значение
Тип устройства Импульсный блок питания AC/DC, DIN-рейка, класс изоляции II
Производитель MEAN WELL Enterprises Co., Ltd., Тайвань
Диапазон входного напряжения 85–264В AC (рабочее до 277В AC)
Частота входа 47–63 Гц
Ток холодного старта COLD START: 25А/115В AC, 45А/230В AC (HDR-15)
Ток потребления без нагрузки менее 0,3Вт (по данным Amazon-листинга, требует верификации)
КПД (эффективность) 80–91% в зависимости от модели и выходного напряжения
Точность выходного напряжения ±1,0% (для 12–48В) / ±2,0% (для 5В)
Пульсации и шум (Ripple & Noise) 80–240 мВп-п в зависимости от модели
Диапазон срабатывания защиты от перегрузки 110–145% от номинальной выходной мощности
Тип защиты от перенапряжения Отключение выхода, ограничение стабилитроном (Zener diode clamping)
Рабочая температура (HDR-15/30) −30…+70°С (с учётом кривой дерейтинга)
Максимальная температура при полной нагрузке +50°С (HDR-15/30) / +45°С (HDR-60/100/150)
Влажность при эксплуатации 20–90% RH без конденсации
Температура хранения −40…+85°С, 10–95% RH без конденсации
Температурный коэффициент ±0,03%/°С (0–50°С)
Электрическая прочность изоляции I/P-O/P 4кВ AC
Сопротивление изоляции 100МОм / 500В DC / 25°С / 70% RH
Категория перенапряжения III (по EN62368, EN61558, EN50178, EN60664-1, EN62477-1)
Высота над уровнем моря (без дерейтинга) до 2 000м
Дерейтинг температуры на высоте 3,5°С/1000м (свыше 2000м)
Виброустойчивость 10–500Гц, 2G, 10мин/цикл, 60мин по осям X,Y,Z (IEC60068-2-6)
Материал корпуса Пластик (защита от поражения электротоком)
Форма корпуса Ступенчатая (step shape) — для оптимальной конвекции
Монтаж DIN-рейка TS-35/7,5 или TS-35/15, строго вертикально
Рекомендуемая зачистка провода 6мм (0,236″)
Рекомендуемая отвёртка 3мм, шлицевая
Зазоры вентиляции 5мм слева/справа, 40мм сверху, 20мм снизу
Максимальный ток защитного автомата (240В) 20А (учитывается число подключённых блоков)
Гарантия производителя 3 года
Стандарты безопасности UL62368-1, UL508, TUV EN61558-2-16, EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS15598-1
Соответствие EMC EN61000-3-2 (гармонические токи, норма ЕС)

Выходные параметры по моделям Mean Well HDR

Параметры

Модель Выход Точность Пульсации КПД
HDR-30-5 5В, 3,0А ±2,0% 80 мВп-п 82%
HDR-30-12 12В, 2,0А ±1,0% 120 мВп-п 88%
HDR-30-15 15В, 2,0А ±1,0% 120 мВп-п 89%
HDR-30-24 24В, 1,5А ±1,0% 150 мВп-п 89%
HDR-30-48 48В, 0,75А ±1,0% 240 мВп-п 90%
HDR-60-48 48В, 1,25А ±1,0% 240 мВп-п 91%
HDR-100-12 12В, 7,5А ±2,0% 120 мВп-п 88%
HDR-100-15 15В, 6,34А ±1,0% 120 мВп-п 89%
HDR-100-24 24В, 3,96А ±1,0% 150 мВп-п 90%
HDR-100-48 48В, 1,98А ±1,0% 240 мВп-п 91%

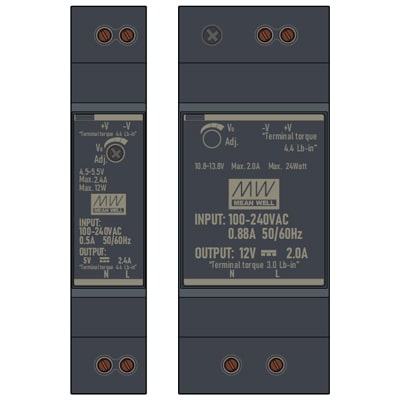

Download MS-Visio Stencil template MEAN WELL HDR-15 & HDR-30 | Фигуры электрики MEAN WELL HDR-15 & HDR-30 | Блок питания MEAN WELL HDR-15 & HDR-30
Visio Stencil MEAN WELL HDR-15 & HDR-30

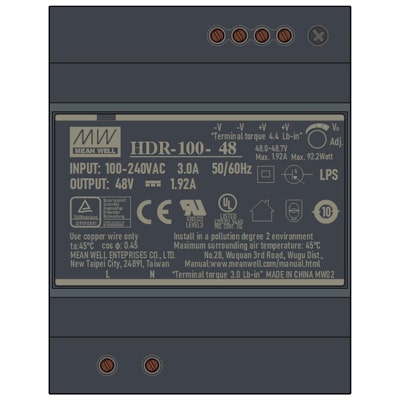

Download MS-Visio Stencil template MEAN WELL HDR-100 | Фигуры электрики MEAN WELL HDR-100 | Блок питания MEAN WELL HDR-100
Visio Stencil MEAN WELL HDR-100

Выбор модели Mean Well HDR по нагрузке

Нагрузка Пример применения Рекомендация Модули DIN
до 15 Вт Датчики, реле, KNX-модули HDR-15 1
до 30 Вт Видеодомофоны, малые контроллеры HDR-30 2
до 60 Вт Системы освещения, малые сервоприводы HDR-60 3
до 100 Вт Умный дом, автоматизация здания HDR-100 4
до 150 Вт Промышленная автоматика, крупные щиты HDR-150 6

Используя предопределенные фигуры Microsoft Visio Mean Well HDR, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон блока питания на DIN-рейку Mean Well, вы будете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель фигуры электрики Mean Well HDR, выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона блока питания Mean Well исключено. Все нацелено на удобство и простоту творчества.

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

  • Автоматизация зданий и умный дом — питание KNX-модулей, датчиков движения, контроллеров освещения от единого блока с нужным напряжением (12В/24В — самые распространённые для слаботочных систем).
  • Видеонаблюдение и СКУД — питание камер, контроллеров доступа, электромагнитных замков (обычно 12В или 24В DC).
  • Промышленная автоматика — питание ПЛК, реле, датчиков в щитах управления производственным оборудованием.
  • Светодиодное освещение низкого напряжения — драйверы LED-лент и модулей на 12В/24В DC с постоянным напряжением.
  • Схемы щитов в Microsoft Visio — фигура блока питания используется как источник низковольтного питания для остальных компонентов схемы (реле, индикаторов, контроллеров).

Хорошо сочетается со Smart-фигурами Hager KW01B/KWB02 (ограничитель), Hager SVN/SVN Button (LED индикаторы на DIN), Novatek PEF-305 (реле контроля фаз), DigiTOP VA-M2 (реле напряжения с контролем тока), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617, Hager Volta 60 (щит электрический), трафаретами электросчётчиков F&F NEL -1-30 и Novatek EM-129 и всеми шаблонами фигур каталога download.

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл шаблона - Mean-Well-HDR-Stencils.vssx
Внутри ZIP-файла:

  • 5 Smart-фигур (HDR-15, HDR-30, HDR-60, HDR-100, HDR-150) с вариативностью выходного напряжения на каждой;
  • Модель HDR-15 : 5В; 12В; 15В; 24В; 48В;
  • Модель HDR-30 : 5В; 12В; 15В; 24В; 48В;
  • Модель HDR-60 : 5В; 12В; 15В; 24В; 48В;
  • Модель HDR-100 : 12/12N; 15/15N; 24/24N; 48/48N;
  • Модель HDR-150 : 12В; 15В; 24В; 48В;
  • Регулятор V.ADJ отображается на фигуре;
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
