Клеммный блок WKDQ (Visio Stencil) Push-in Block JPT 1,5~6,0

Оставьте комментарий / wkdq
Клеммный блок WKDQ (Visio Stencil) Push-in Block JPT 1,5~6,0
  • Версия 0.1.0
  • Скачали 1
  • Размер файла 187 KB
  • Количество файлов 0
  • Дата создания 21.12.2025
  • Последнее обновление 21.12.2025
  • СКАЧАТЬ ЗА ДОНАТ
    • Скачать шаблон модели, можно, оказав помощь Детям. Если Вы готовы - отправьте email во всплывающем окне.

WKDQ JPT Push-in Terminal Block - представляют собой современные соединительные устройства на DIN-рейку, использующие технологию Push-in для быстрого и без винтового монтажа проводов. Является частью комплексного решения обеспечивающего надежное соединение, экономию места и упрощение подключения. Эти клеммы не требуют использования инструментов, имеют прямые защелкивающиеся контакты и требуют на 50 % меньшего усилия при подключении монолитных или многопроволочных проводов. Обеспечивают индивидуальное распределение потенциала и быстрое соединение между клеммными колодками одного или разных типов.

  • Технология Push-in:
    Позволяет вставлять жесткие одножильные провода или гибкие провода с наконечниками напрямую без использования инструментов. Усилие вставки снижено на 50% по сравнению со стандартными пружинными зажимами;
  • Удобство демонтажа:
    Для извлечения провода используется встроенная оранжевая кнопка, на которую можно нажать обычной отверткой;
  • Компактность:
    Фронтальное подключение проводов экономит место в распределительном щите, позволяя выполнять монтаж в ограниченном пространстве;
  • Материалы:
    Корпус выполнен из огнестойкого нейлона PA66, токоведущая шина - из меди или латуни, а зажимная пружина - из нержавеющей стали.

Важно
WKDQ предлагает полный спектр дополнений для этой серии: торцевые заглушки, перемычки (мостики) для распределения потенциала, маркировочные полоски и стопоры.

YouTube видео

Сертифицированы по стандартам CE/RoHS/CQC/ISO 9001.

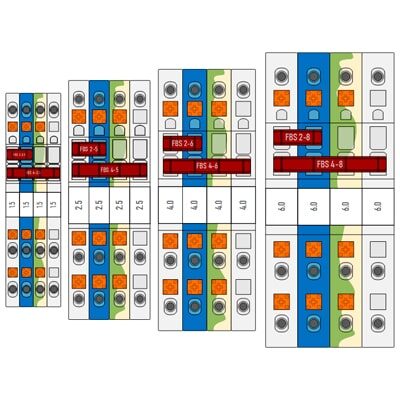

Используя предопределенные фигуры Microsoft Visio Push-in Terminal Block WKDQ JPT, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон клеммного блока с монтажом на DIN-рейку WKDQ JPT, вы будете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель фигуры электрики WKDQ JPT Push-in Terminal Block, выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона распределительного блока Push-in Terminal Block WKDQ JPT исключено. Все нацелено на удобство и простоту творчества.

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания:

  • Шаблон WKDQ JPT 1.5: JPT 1.5/S-TW; JPT 1.5/S-TW BU; JPT 1.5/S-TW-PE; D-JPT 1.5/S-TW;
  • Шаблон WKDQ JPT 2.5: JPT 2.5-TW; JPT 2.5-TW BU; JPT 2.5-TW-PE; D-JST 2.5-TW;
  • Шаблон WKDQ JPT 4.0: JPT 4-TW; JPT 4-TW BU; JPT 4-TW-PE; D-JST 4-TW;
  • Шаблон WKDQ JPT 6.0: JPT 6-TW; JPT 6-TW BU; JPT 6-TW-PE; D-JST 6-TW;
  • Шаблон перемычек Plug-in Bridge: 2*; 3*; 4*; 5*.
