Smart-фигуры для Microsoft Visio- профессиональный шаблон (.vssx) Mean Well XDR-E — серия экономичных ультратонких AC/DC блоков питания на DIN-рейку производителя MEAN WELL Enterprises Co., Ltd. (Тайвань). Линейка охватывает шесть моделей по мощности: XDR-75E / 120E / 150E / 240E / 480E / 960E (от 75 до 960Вт). Это прямая замена устаревших серий SDR, NDR и EDR — при меньших габаритах (уменьшение на 23–45% в зависимости от модели) и более широком наборе выходных напряжений (12В / 24В / 36В / 48В для всех мощностей, кроме XDR-960E, у которой нет версии 12В).
Входное напряжение — универсальное однофазное 85–264В AC (XDR-480E и XDR-960E: 100–240 и 200–240В AC соответственно), монтаж на DIN-рейку TS-35/7,5 или TS-35/15, охлаждение естественной конвекцией. Серия XDR-E позиционируется как «cost-effective» (бюджетный уровень) в отличие от XDR (premium, 5 лет гарантии, MODBus, пиковая перегрузка 200%). XDR-E даёт гарантию 3 года, но сохраняет параллельную работу у старших моделей (XDR-480E / XDR-960E — до 3840 Вт).
Основные области применения: промышленная автоматизация, системы безопасности и контроля доступа, здания под управлением BAS/BMS, телекоммуникационное оборудование, сетевые коммутаторы, светодиодное освещение.
Официальная инструкция явно запрещает перевёрнутый, горизонтальный и настольный монтаж («upside down, horizontal, or table-top mounting is not allowed»). Нарушение ориентации ведёт к недостаточному охлаждению. Убедитесь, что фигура в схеме Visio и реальный монтаж в щите совпадают по ориентации.
При полной нагрузке — допустимо до +50°С. При температуре до +70°С (для XDR-960E — до +70°С с нагрузкой 70%) нагрузку необходимо снижать до 75% от номинала.
Рабочий диапазон: −40…+70°С. Не устанавливать вблизи источников тепла.
Функция активируется коротким замыканием клемм PLINK на передней панели. До 4 блоков параллельно (конфигурация 3+1). Максимальная суммарная мощность — 3840Вт (четыре XDR-960E). Модели XDR-75E / 120E / 150E / 240E параллельной работы не поддерживают.
Что входит в шаблон Visio Mean Well XDR-E
Верифицировано с оф. источника: meanwell.com, + листинги Installation Manual XDR-E_EN.pdf (2025-05-29) + XDR-150E-SPEC (meanwell.co.uk, 2026-01-06). Проверено: 27.07.2026
| Модель | Мощность | Корпус Ш×В×Г, мм | Варианты выхода |
|---|---|---|---|
| XDR-75E | 75 Вт | 30×125,2×116 | 12В / 24В / 36В / 48В |
| XDR-120E | 120 Вт | 30×125,2×116 | 12В / 24В / 36В / 48В |
| XDR-150E | 120–156 Вт¹ | 30×125,2×116 | 12В / 24В / 36В / 48В |
| XDR-240E | 240 Вт | 40×125,2×116 | 12В / 24В / 36В / 48В |
| XDR-480E |
360–480 Вт² | 48×125,2×116 | 12В / 24В / 36В / 48В |
| XDR-960E |
957,6–960 Вт | 96×125,2×132 | 24В / 36В / 48В³ |
Доступны: Blank (стандартные винтовые), LA (lever-actuated, рычажные), PI (push-in, пружинные). Тип клемм обозначается в конце артикула. Физический корпус для всех вариантов одинаков.
¹ XDR-150E: мощность зависит от напряжения сети — 120/124,8/124,56Вт при 100–120В AC и 132/155,88/156Вт при 200–240В AC (по модели). Корпус одинаков для обоих режимов.
² XDR-480E-12: ток ограничен до 30А, номинальная мощность — 360Вт (не 480). Версии 24В/36В/48В — полные 480Вт.
³ XDR-960E: версии 12В нет — только 24В / 36В / 48В. Вход: 200–240В AC.
XDR-E — бюджетная ветка (3 года гарантии, без MODBus, без пиковой перегрузки 200/600%). Флагманская серия XDR (без суффикса «E») — это другой продукт с иными характеристиками, 5-летней гарантией и расширенным функционалом. На схеме Visio используйте шаблон соответствующей серии.
Особенности Smart-фигуры Mean Well XDR-E (серия)
Технические характеристики Mean Well XDR-E (серия)
Верифицировано с оф. источника: meanwell.com, + листинги Installation Manual XDR-E_EN.pdf (2025-05-29) + XDR-150E-SPEC (meanwell.co.uk, 2026-01-06). Проверено: 09.09.2026
| Параметр | Значение |
|---|---|
| Тип устройства | Импульсный блок питания AC/DC, DIN-рейка, однофазный вход |
| Производитель | MEAN WELL Enterprises Co., Ltd., Тайвань |
| Диапазон мощностей | 75 / 120 / 150 / 240 / 480 / 960 Вт (6 моделей) |
| Входное напряжение (75E–480E) | 100–240В AC, 50/60Гц (диапазон 85–264В AC) |
| Входное напряжение (960E) | 200–240В AC, 50/60Гц |
| Варианты выходного напряжения | 12В / 24В / 36В / 48В (кроме XDR-960E — без 12В) |
| Регулировка выходного напряжения | 12В: 12–15В | 24В: 24–29В | 36В: 36–42В | 48В: 48–55В |
| КПД (максимальный, по модели) | до 96% (XDR-480E) | XDR-75E/120E/150E: до 91% | XDR-240E: 95,5% |
| Потребление без нагрузки | <1Вт (75E–150E) / 3,6Вт (480E/960E) |
| Рабочая температура | −40…+70°С (дерейтинг нагрузки >+50°С) |
| Дерейтинг мощности | 100% до +50°С; 75% нагрузки до +70°С (XDR-960E — 70%) |
| Рабочая влажность | 20–95% RH без конденсации |
| Температура хранения | −40…+85°С, 10–95% RH без конденсации |
| Категория перенапряжения | OVC III |
| Рабочая высота | до 5000м (по IEC/EN 62368-1 и 61010-1) |
| Защиты | Короткое замыкание / перегрузка / перенапряжение / перегрев |
| Сигнал DC OK | Релейный контакт, 30В DC / 1А резистивная нагрузка |
| Параллельная работа | До 4 блоков, до 3840Вт — только XDR-480E и XDR-960E |
| Охлаждение | Естественная конвекция (без вентилятора) |
| Тип монтажа | DIN-рейка TS-35/7,5 или TS-35/15, только вертикально клеммами вниз |
| Момент затяжки клемм | 5,8 кгс·см (5 фунт-дюйм) — для всех моделей серии |
| Рекомендуемый предохранитель | 75E: T3,15A/H250V | 120E/150E: T4A/L250V | 240E: F5A/H250V | 480E/960E: F10A/H250V |
| Гарантия производителя | 3 года |
| Страна производства | Тайвань |
Выходные параметры по моделям Mean Well XDR-E
Сводная таблица моделей (из Installation Manual XDR-E_EN.pdf)
| Модель | Вход AC | Мощность | Выходы (В / макс. А) | КПД |
|---|---|---|---|---|
| XDR-75E | 100–240В, 1,4А | до 76,8Вт | 12В/6,3А · 24В/3,2А · 36В/2,1А · 48В/1,6А | 91% |
| XDR-120E | 100–240В, 2,3А | до 120Вт | 12В/10А · 24В/5А · 36В/3,33А · 48В/2,5А | 91% |
| XDR-150E | 100–240В, 2,6А | 120–156Вт ¹ | 12В/11А · 24В/6,5А · 36В/4,33А · 48В/3,25А | 91% |
| XDR-240E | 100–240В, 2,6А | до 240Вт | 12В/20А · 24В/10А · 36В/6,66А · 48В/5А | 95,5% |
| XDR-480E | 100–240В, 6,0А | 360–480Вт ² | 12В/30А · 24В/20А · 36В/13,3А · 48В/10А | 96% |
| XDR-960E | 200–240В, 6,0А ³ | до 960Вт | 24В/40А · 36В/26,6А · 48В/20А | 95,5% |
¹ XDR-150E: мощность зависит от напряжения сети — до 132Вт при 100–120В AC, до 156Вт при 200–240В AC. Токи указаны для режима 200–240В.
² XDR-480E-12: мощность ограничена до 360Вт (не 480). Полные 480Вт — только версии 24В/36В/48В.
³ XDR-960E: только 200–240В AC, версии 12В нет.
Стандарты безопасности и сертификаты Mean Well XDR-E (серия)
| Стандарт | сертификат |
|---|---|
| CB | IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| TUV | BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| UL | UL/CUL 61010-1/-2-201 |
| CE / UKCA | EN 62368-1, EN 61558-1, EN 61010-1 (EMC: EN55032 Class B, EN61000-3-2/3-3) |
| EAC | TPTC004 |
| BSMI | CNS15598-1 |
| CCC | GB4943.1 (переходный период, маркировка добавляется в процессе) |
| RCM | AS/NZS 62368-1 |
| BIS / KC | IS 13252 / KC 62368-1 — по запросу, под заказ |
XDR-E vs SDR / NDR / EDR — сравнение поколений
Верифицировано с оф. источника: expo.meanwell.com + Comparison_XDR_en.pdf. Проверено: 09.09.2026.
| Параметр | XDR-E ✦ новое | SDR | NDR | EDR |
|---|---|---|---|---|
| Мощности | 75/120/150/240/480/960Вт | 75/120/240/480/960Вт | 75/120/240/480Вт | 75/120/150Вт |
| Вход AC | 85–264В | 88–264В | 90–264В | 90–264В |
| Пусковой ток / 230В | <30–35А | <50–80А | <40А | <40 А |
| Варианты выхода | 12В / 24В / 36В / 48В ✦ | 12В / 24В / 48В | 12В / 24В / 48В | 12В / 24В / 48В ¹ |
| КПД | 89–96% | 88,5–94% | 85,5–92,5% | 85–88,5% |
| Рабочая температура | −40…+70°С | −30…+70°С | −20…+70°С | −20…+60 °С |
| Параллельная работа | 3840Вт, 480E/960E | 3840Вт, SDR-480/960 | — | — |
| Сигнал DC OK | ✓ реле | ✓ реле | — | — |
| Тип клеммных блоков | Винт / Push-in / Рычаг ✦ | Винт | Винт | Винт |
| EMI класс | EN55032 Class B | Class A | Class B | Class B |
| Гарантия | 3 года | 3 года | 3 года | 2 года |
¹ EDR-150 не имеет версий 12В и 48В.
✦ Преимущество XDR-E перед предыдущим поколением: добавлен выход 36В (впервые в линейке), появились 12В/240Вт и 12В/480Вт (ранее отсутствовали в SDR/NDR), три варианта клемм вместо только винтовых, расширен нижний температурный предел.
Схема выбора модели Mean Well XDR-E
| Задача | Рекомендуемая модель | Комментарий |
|---|---|---|
| Питание PLC, датчиков, реле управления 24В, нагрузка до 75Вт | XDR-75E-24 | Минимальная ширина 30мм, базовая модель серии |
| Нагрузка 80–120Вт, стандартный щит автоматики | XDR-120E | Тот же корпус 30мм, что и у 75E и 150E |
| Нагрузка до 156Вт, сеть гарантированно 230В (Европа/Украина) | XDR-150E | Мощность зависит от напряжения сети: 120–156Вт |
| Питание 12В нагрузок до 240Вт (щиты освещения, серверные шкафы) | XDR-240E-12 | Первая модель линейки с полным 240Вт при 12В |
| Резервированное питание с возможностью параллельного включения | XDR-480E или XDR-960E | Только эти модели поддерживают PLINK-параллель (до 3840Вт) |
| Нужно 960Вт / 40А при 24В, сеть только 230В | XDR-960E-24 | Только 200–240В AC. Версии 12В нет. |
| Нужны MODBus, пиковая перегрузка 200%, гарантия 5 лет | XDR (без «E») | Это другая серия — premium flagship. XDR-E этим не обладает. |
Применив шаблон блока питания на DIN-рейку Mean Well, вы будете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель фигуры электрики Mean Well XDR-E, выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона блока питания Mean Well исключено. Все нацелено на удобство и простоту творчества.
Область применения шаблона Visio Mean Well XDR-E
Шаблон предназначен для следующих типов проектной документации:
- Компоновочные схемы промышленных щитов автоматики — размещение блоков питания XDR-E в шкафах с PLC, модулями ввода-вывода, реле, сигнальным оборудованием. Масштабная фигура позволяет точно спланировать размещение по ширине DIN-рейки.
- Схемы BAS/BMS (системы управления зданием) — питание контроллеров KNX, DALI, датчиков CO₂, устройств умного дома. XDR-E позиционируется производителем для этого сегмента явно.
- Проекты с резервированием питания (N+1) — для XDR-480E и XDR-960E в схемах показывается параллельное включение через клеммы PLINK, расчёт суммарной мощности до 3840Вт.
- Системы охраны и контроля доступа — питание IP-камер, считывателей, контроллеров СКУД, охранных панелей. Стандартная нагрузка 24В/5А → XDR-120E-24 или XDR-150E-24.
- Телекоммуникационные шкафы, сетевые коммутаторы — питание коммутаторов PoE, OLT, маршрутизаторов. XDR-240E и XDR-480E покрывают типовые мощности стоечного оборудования в щитах.
- LED-освещение в проектах автоматизации — драйверы, диммеры, DALI-контроллеры освещения как часть общей схемы щита. Гибкий диапазон регулировки Vo (до +15% от номинала) помогает компенсировать падение напряжения на линии.
Для аналогичных задач смотрите трафарет Mean Well HDR. Хорошо сочетается со Smart-фигурами Hager SVN (кнопочный выключатель) или Hager SVN/SVN Button (LED индикаторы на DIN), автоматический выключатель Hager MBN, шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617, Hager Volta 48 Multimedia (мультимедийный щит внутренней установки), трафаретами электросчётчиков F&F NEL -1-30 и Novatek EM-129 и всеми шаблонами фигур каталога download.
Лицензия на использование
- Данный шаблон имеет ограничения - запрет свободного распространения.
Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
🗜️ Состав архива для скачивания
Архив содержит один файл шаблона - Mean-Well-XDR-E-Stencils.vssx
Внутри ZIP-файла:
- Шаблон блока питания на DIN-рейку: Mean Well XDR-E (серия);

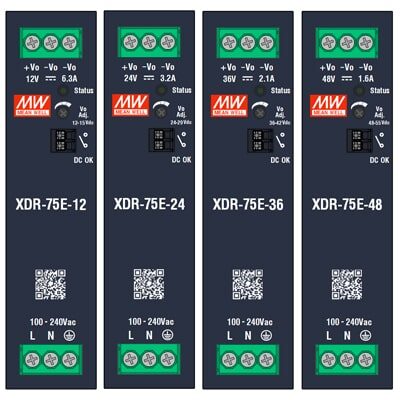

- Модель XDR-75E с вариативностью напряжений: 12В; 24В; 36В; 48В;

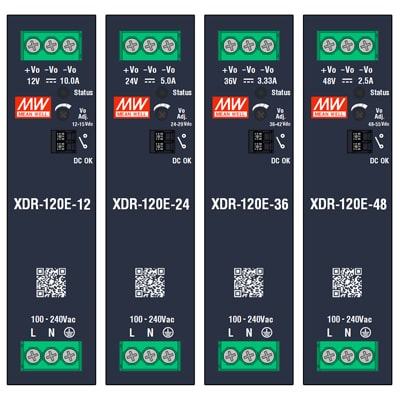

- Модель XDR-120E с вариативностью напряжений: 12В; 24В; 36В; 48В;
- Модель XDR-150E с вариативностью напряжений: 12В; 24В; 36В; 48В;
- Модель XDR-240E с вариативностью напряжений: 12В; 24В; 36В; 48В;
- Модель XDR-480E с вариативностью напряжений: 12В; 24В; 36В; 48В;
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
