Hager KB Гребенчатая шина соединительная для автоматов

Hager KB (серия) - гребенчатая шина (также известная как соединительная шина, фазная шина или "гребенка") - это электротехническое устройство, предназначенное для быстрого и надежного параллельного соединения автоматических выключателей, УЗО и других модульных аппаратов в электрическом щите.

Основные характеристики и преимущества:

  • Замена перемычек:
    Вместо множества самодельных перемычек из провода используется монолитная медная пластина в изоляторе;
  • Надежность:
    Уменьшает количество контактных соединений и исключает перегрев, характерный для плохо затянутых «шлейфов» из проводов;
  • Компактность:
    Экономит место в щитке и придает монтажу аккуратный профессиональный вид.
  • Высокий ток:
    Позволяет пропускать большие токи (обычно до 63А или 100А) по сравнению со стандартными проводами разводки.

Шина соединительная для автоматов отличаются по количество полюсов и форме контактов.
Типы гребенчатых шин:
— 1P (однополюсные): Для соединения фаз в однофазной сети;
— 2P (двухполюсные): Для систем «фаза + ноль» (L+N);
— 3P (трехполюсные): Для трехфазных нагрузок (L1+L2+L3);
— 4P (четырехполюсные): Для трехфазных систем с нейтралью.

YouTube видео

По форме контактов:
— Pin (штырь): Универсальный штыревой контакт, подходит практически ко всем автоматам;
— Fork (вилка): Контакт в форме вилки, фиксируется под винт зажима (требует наличия специального клеммного узла у автомата).

Важно
Для изменения размера:
1. «Приклейте» шину;
2. Тяните шину за правую точку на краю шины;
    *Шаг контактов 17,5мм (стандарт Hager).

Используя предопределенные фигуры Microsoft Visio Hager KB (серия), вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон соединительной гребенчатой шины Hager, вы будете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель фигуры электрики Hager KB (серия), выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона соединительной гребенчатой шины Hager исключено. Все нацелено на удобство и простоту творчества.

  • Данный шаблон имеет лицензию GPL - лицензия свободных программ.
    Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
    Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

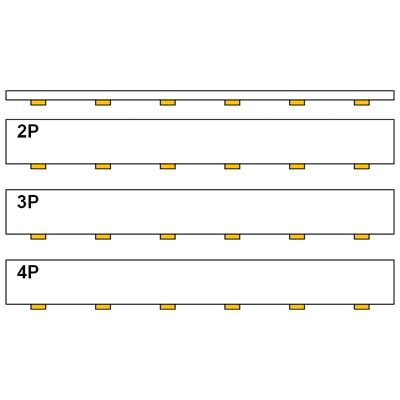

Состав архива для скачивания:

  • Шаблон соединительная шина 1Р: KB163A;
  • Шаблон соединительная шина 2Р: KB263A;
  • Шаблон соединительная шина 3Р: KB363A;
  • Шаблон соединительная шина 4Р: KB463A.

Файл
Hager comb tire.zip
