Трафарет Visio: Hager SBN — выключатель нагрузки 1P/2P, 16–125А
  • Версия 0.1.0
  • Скачать 4
  • Размер файла 64.9 KB
  • Количество файлов 0
  • Дата создания 10.01.2026
  • Последнее обновление 10.05.2026
  • Рекомендуемый взнос $2.5

❤ Ваша поддержка бесценна и помогает Детям

Smart-фигуры для Microsoft Visio — профессиональный шаблон (.vssx) серии Hager SBN для проектирования распределительных щитов жилых, коммерческих и промышленных объектов.
Hager SBN — это модульные выключатели нагрузки (Load Break Switch / главный выключатель) для ручной коммутации электрических цепей без автоматической защиты. Доступны в исполнениях 1P (16–125А) и 2P (16–32А) с габаритами 83×17,5×68 мм (1 модуль). Производство — Hager (Франция). Устанавливаются на DIN-рейку EN 60715 в распределительных щитах.

Трафарет Visio точно воспроизводит внешний вид выключателя нагрузки Hager SBN с шириной корпуса 17,5 мм (1 модуль), содержит активные точки привязки клемм, встроенные данные Smart Data и позволяет выбирать модель и полюсность через свойства фигуры.

⚠️ SBN — не автоматический выключатель: Серия SBN не имеет тепловой, электромагнитной или дифференциальной защиты. Устройство предназначено исключительно для ручной коммутации нагрузки — включения и отключения питания перед техническим обслуживанием или для общей изоляции цепи. Всегда устанавливается совместно с автоматом защиты — не вместо него.
🔄 Статус серии: По данным hager.com/ie (08.05.2026) модель SBN199 (125А) имеет статус «Phase out» — снимается с производства. Рекомендованная замена: SBR199. При проектировании новых объектов уточняйте актуальность у дистрибьютора.

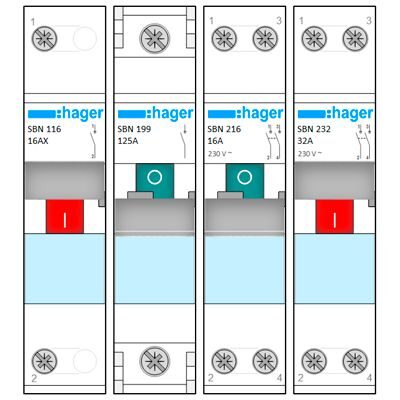

Что входит в шаблон

Один файл .vssx содержит две Smart-фигуры: 1P и 2P исполнения с выбором номинального тока через свойства фигуры. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.

Содержимое

1-полюсные (SBN1xx) — 230В AC

Артикул Ін, А Frame Стандарт Статус
SBN116 16 S1 EN 60669-1 ✓ Актуален
SBN125 25 S1 EN 60669-1 ✓ Актуален
SBN132 32 S1 EN 60669-1 ✓ Актуален
SBN133 32 S2 IEC 60947-3 ✓ Актуален
SBN140 40 S2 IEC 60947-3 ✓ Актуален
SBN163 63 S2 IEC 60947-3 ✓ Актуален
SBN164 63 S3 IEC 60947-3 ✓ Актуален
SBN180 80 S3 IEC 60947-3 ✓ Актуален
SBN190 100 S3 IEC 60947-3 ✓ Актуален
SBN199 125 S3 IEC 60947-3 Phase out → SBR199

2-полюсные (SBN2xx) — 230В AC

Артикул Ін, А Frame Стандарт Статус
SBN216 16 S1 EN 60669-1 ✓ Актуален
SBN225 25 S1 EN 60669-1 ✓ Актуален
SBN232 32 S1 EN 60669-1 ✓ Актуален

ℹ️ Три типоразмера — одна ширина: Все модели SBN занимают 1 модуль (17,5 мм), независимо от типоразмера S1/S2/S3. Типоразмер определяет стандарт и ток, но не габариты. Поэтому в Visio-шаблоне достаточно двух фигур (1P и 2P) — внешний вид одинаковый для всех номиналов.
ℹ️ Примечание по шаблону v0.1.0: В архив включены SBN116–SBN199 (8 моделей 1P) и SBN216/225/232 (3 модели 2P). Модели SBN133 (32А S2) и SBN164 (63А S3) в шаблон не включены — уточните у автора при необходимости.

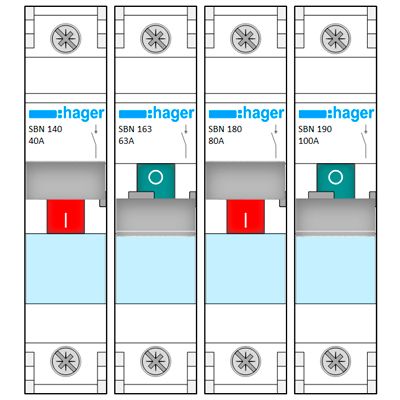

Download MS-Visio template Stencils Hager SBN | Фигуры электрики Модульный выключатель нагрузки 1P | Шаблон выключателя нагрузки Hager SBN 1P
Visio Stencils Model Hager SBN 1P

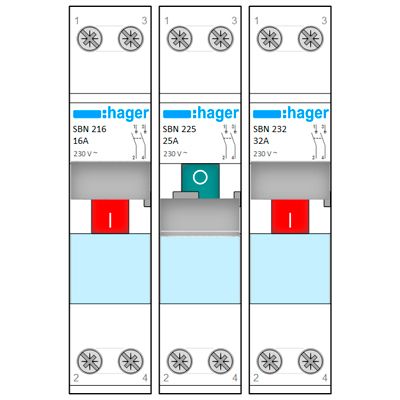

Download MS-Visio template Stencils Hager SBN | Фигуры электрики Модульный выключатель нагрузки 2P | Шаблон выключателя нагрузки Hager SBN 2P
Visio Stencils Model Hager SBN 2P

Особенности Smart-фигуры

⚡

Активные точки подключения

Клеммы входа и выхода (1P: 2 клеммы, 2P: 4 клеммы) — активные точки привязки Visio. Схема не разрывается при перемещении фигуры.

⚙️

Выбор модели через свойства

8 номиналов 1P (16–125А) и 3 номинала 2P (16–32А) выбираются через свойства фигуры. Один файл — все исполнения.

📊

Smart Data

Ін, Icw, стандарт (EN 60669-1 или IEC 60947-3), потери 8 Вт встроены в данные фигуры для автоматических спецификаций Visio.

📐

Точный масштаб 17.5мм

1 модуль = 17,5 мм для всех номиналов. Подтверждено datasheet Hager (08.05.2026). Корректная компоновка щита.

🔄

2 состояния I/O

Включено (I) и отключено (O) — два визуальных состояния рычага для схем с указанием режима коммутации.

🔒

Аксессуары в метаданных

MZN175 (замок LOTO), MZN121 (межполюсные барьеры), MZN120 (крышка клемм), ESC080 (блок-контакт) — hager.com/ie.

Технические характеристики Hager SBN

Параметры подтверждены официальным datasheet hager.com/ie (08.05.2026) и каталогом hager.ie.

Параметры

Параметр SBN S1 (16–32А) SBN S2/S3 (32–125А)
Стандарт EN60669-1 / EN60669-2-4 IEC 60947-3
Номинальное напряжение Un 230 В AC 230 В AC
Напряжение изоляции Ui 250В 440В
Импульсное напряжение Uimp — 6 кВ
Icw (1 с, IEC 60947) 0,24 кА (SBN116) 1,5 кА (SBN199)
Icm (IEC 60947-3) — 2,11 кА (SBN199)
Категория применения — AC21A/AC21B/AC22A/AC22B
Номинальный ток In 16/25/32/40/63/80/100/125А (1P) · 16/25/32А (2P)
Количество полюсов 1P / 2P
Высота (В) 83 мм 83 мм
Глубина (Г) 68 мм 68 мм
Ширина (Ш) 17,5 мм (1 модуль) 17,5 мм (1 модуль)
Сечение многожильного проводника — 6–35 мм²
Сечение однопроволочного проводника — 6–50 мм²
Момент затяжки клемм — 3,6 Нм
Степень защиты IP20 IP20
Монтаж DIN-рейка EN60715 (TH35)
Рабочая температура — −20…+70 °С
Температура хранения — −40…+80 °С
Механическая долговечность — 40 000 циклов
Электрическая долговечность AC21 — 2 500 циклов
Потери мощности при In — 8Вт (SBN199, datasheet 08.05.2026)
Контакты 1 НО (1 NO) 1 НО (1 NO)
Место производства Франция Франция
Сертификаты CE, RoHS, REACh-SVHC free CE, RoHS, REACh-SVHC free

⚠️ Icw ≠ Icn: Параметры Icw и Icm — это не отключающая способность при КЗ как у автоматов (Icn), а стойкость к токам КЗ при наличии внешней защиты (предохранители gG). SBN не отключает КЗ самостоятельно — он выдерживает его кратковременно пока сработает вышестоящая защита. Перед SBN или параллельно — всегда автомат или предохранитель.

Используя предопределённые фигуры Microsoft Visio, вы можете быстро и просто создавать понятные однолинейные схемы распределительных щитов. Применив трафарет Visio выключателя нагрузки Hager SBN, вы сможете корректно отобразить главный выключатель в схеме щита, точно выдержать габарит 17,5 мм (1 модуль) и автоматически получить спецификацию оборудования. Фигура выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона исключено.

Схема выбора модели

Два критерия определяют нужный типоразмер и артикул.

Артикул Ін / Стандарт Полюс Типичное применение
SBN116–132 16–32А · EN 60669 1P Квартирный щит: главный выключатель перед счётчиком, групповое отключение однофазных цепей
SBN216–232 16–32А · EN 60669 2P Одновременное отключение L+N: TT-системы, изолированная нейтраль, спецзоны
SBN140–163 40–63А · IEC 60947 1P Вводный выключатель коммерческого щита, отключение мощных однофазных нагрузок
SBN180–190 80–100А · IEC 60947 1P Вводный выключатель промышленного щита, изоляция секции перед обслуживанием (LOTO)
SBN199 125А 125А · Phase out 1P Снимается с производства. Замена: SBR199

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

  • Однолинейные схемы вводных щитов квартир и домов — SBN как главный выключатель перед счётчиком или групповыми автоматами;
  • ЭС и ЭМ схемы коммерческих и промышленных щитов — SBN для изоляции секции при техническом обслуживании (процедура LOTO);
  • Схемы щитов с разделением по зонам — SBN как секционный выключатель нагрузки;
  • Схемы TT-систем и систем с изолированной нейтралью — SBN 2P для одновременного отключения L и N;
  • Схемы объектов с блокировкой (замок MZN175) — для производственных объектов с требованиями процедуры LOTO;
  • Технические задания и коммерческие предложения на электромонтажные работы.

Хорошо сочетается со Smart-фигурами Hager MCS / MBN / MCN / MBS (автоматы), Hager RCD 2P / 4P (УЗО), Hager SFT / SFM (переключатели ввода), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617.

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл — Hager-SBN-Stencils.vssx
Внутри файла две Smart-фигуры:

  • Hager SBN 1P — 8 номиналов: SBN116 / SBN125 / SBN132 / SBN140 / SBN163 / SBN180 / SBN190 / SBN199 (phase out);
  • Hager SBN 2P — 3 номинала: SBN216 / SBN225 / SBN232;
  • 2 состояния — I (включено) / O (отключено) для каждой фигуры;
  • Smart Data — Ін, Icw, стандарт EN 60669-1 / IEC 60947-3, потери мощности, статус phase out для SBN199;
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
