Групповой переключатель Hager SF263
  • Версия 1.1.0
  • Скачали 1
  • Размер файла 59.2 KB
  • Количество файлов 0
  • Дата создания 08.09.2024
  • Последнее обновление 03.07.2025
  • СКАЧАТЬ ЗА ДОНАТ
    • Скачать шаблон модели, можно, оказав помощь Детям. Если Вы готовы - отправьте email во всплывающем окне.

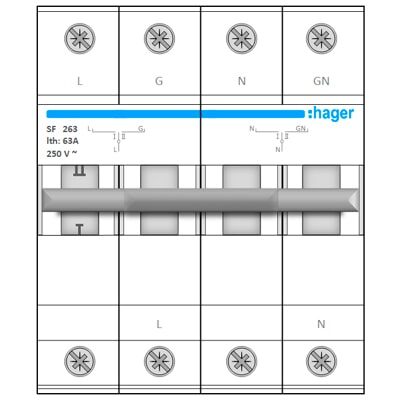

Hager SF263 - переключатель трех позиционный I-О-II с общим выходом снизу, 1P+N, 63A. Переключатель I-О-II Hager SF263, артикул в каталоге SF263 - применяется для управления электрическими сетями: переключение питания сети (ручное) с основного источника на генератор или другой альтернативный источник резервного питания.

ВНИМАНИЕ! Эксплуатация переключателя осуществляется только при наличии последовательно включенного в цепь автоматического выключателя с токовой защитой. Переключатель, не имеет дугогаси́тельной камеры. Поэтому переключение должно осуществляться при полностью отключенной нагрузке!

  • Подключение: 1 фаза (1P+N) + 1 фаза (генератор);
  • Занимает на DIN-рейке: 4P — 1 модуль (17,5 мм).
  • Максимальная коммутационная способность переключателя не более 4,5кА!.
  • Сечения подводящих и отводящих проводников:
    25мм2 — одно проволочный или 16мм2 — многопроволочный проводник.

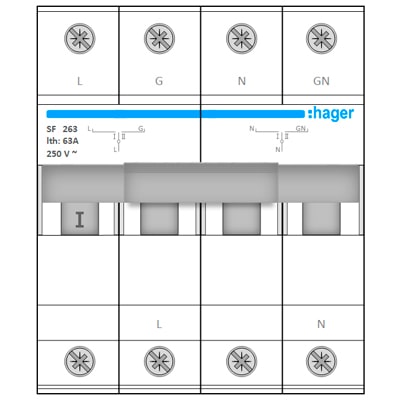

Download MS-Visio template Hager SF263 Status I Групповой переключатель Hager SF263 состояние "I"
Download MS-Visio template Hager SF263 Status II Групповой переключатель Hager SF263 состояние "II"

Групповой переключатель I-0-II, Hager SFB 1P/2P - отвечает европейским стандартам: EN 60947-3, EN 60669-1. Защита от прикосновения в соответствии с DIN VDE 01006 часть 100.

Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон группового переключателя Hager SF263, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Hager SF выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Hager SF263 исключено. Все нацелено на удобство и простоту творчества.

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания:

  • Шаблон 4P с вариативностью 3-х состояний: I-О-II;
  • Шаблон 4P без вариативности моделей: SF263;
