Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) Hager SF463 — модульный трёхпозиционный переключатель нагрузки I-0-II производителя Hager Group. Ручное устройство (не автоматика) — для переключения нагрузки между двумя источниками питания (сеть/генератор или два независимых ввода) с гарантированным полным разрывом в среднем положении "0". Число полюсов: 4 (3P+N). Занимает 8 модулей (140 мм) на DIN-рейке. Номинальный ток: 63А.
Шаблон Visio (стенсил) содержит 1 Smart-фигуру с вариативностью трёх положений рычага (I-0-II) — переключение через Smart Data. Фигура выполнена в масштабе 1:1 по официальному чертежу hager.com. Содержит активные точки подключения клемм по каждому вводу и выходу нагрузки.
SF463 не имеет мотопривода, электроники и автоматического срабатывания. Переключение выполняется вручную переводом рычага по вертикали. Для автоматического переключения смотрите устройства класса АВР.
SF463 не рассчитан на отключение токов короткого замыкания самостоятельно. Официальный параметр «Rated conditional short-circuit current Icc with gl-gG fuses — 6 kA» означает, что устройство сохраняет работоспособность при токе КЗ только совместно с внешним предохранителем/автоматом соответствующего типа — не вместо него.
Официальная рекомендация производителя и дистрибьюторов: переключение положений выполняется без электрической дуги под нагрузкой не гарантировано. Рекомендуется снимать нагрузку перед переводом рычага либо использовать устройство только в паре с системой, исключающей переключение под полным током нагрузки.
Переключение всегда синхронное по всем фазам одновременно — нельзя переключить одну фазу отдельно от других. Если нужна независимая однофазная коммутация — используйте однофазный переключатель Hager SF263 (есть в библиотеке).
Официальные данные: 100 000 механических циклов переключения, 5 000 электрических циклов под номинальной нагрузкой AC21. Рассчитан на многолетнюю эксплуатацию при регулярном ручном переключении сеть/генератор.
Что входит в шаблон Visio Hager SF463

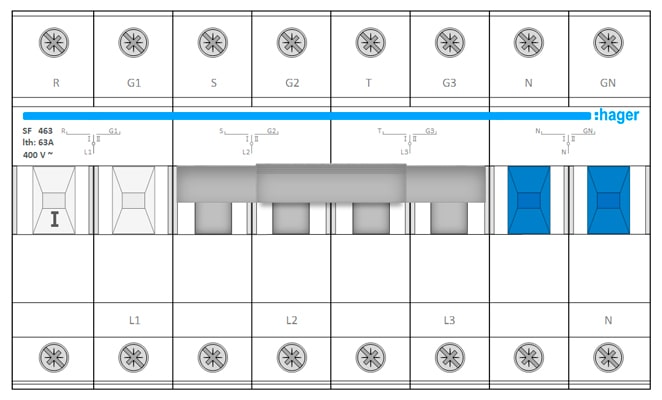

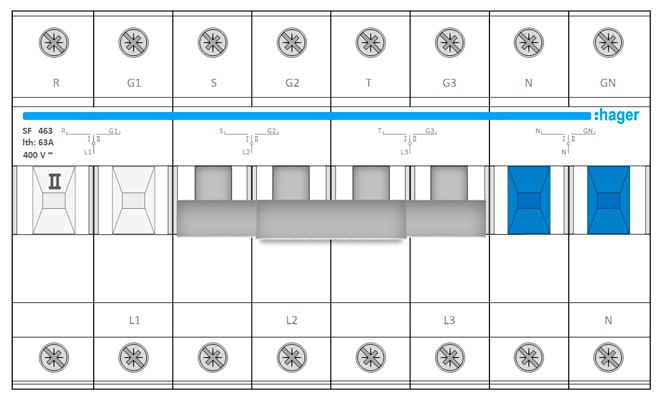

Архив содержит 1 Smart-фигуру с вариативностью трёх положений рычага:
| Положение | Активный ввод | Нагрузка | Типовое применение |
|---|---|---|---|
| I | Ввод 1 (основная сеть) | Под напряжением | Нормальный режим работы |
| -0- | Ни один ввод не подключён | Обесточена | Безопасное переключение, обслуживание |
| II | Ввод 2 (резерв/генератор) | Под напряжением | Резервное питание |

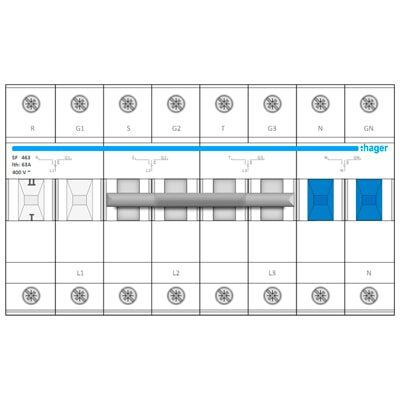

Групповой переключатель ввода резерва I-0-II, Hager SF463 - отвечает европейским стандартам: EN 60947-3, EN 60669-1. Защита от прикосновения в соответствии с DIN VDE 01006 часть 100.
Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон группового переключателя Hager SF463, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Hager SF выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Hager SF463 исключено. Все нацелено на удобство и простоту творчества.
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:
- Переключение сеть/генератор в коттеджах с трёхфазным вводом — оператор вручную переводит рычаг в положение II при пропадании основного питания, возвращает в I после его восстановления.
- Два независимых ввода без автоматики — там, где присутствие персонала гарантировано (промышленные объекты с дежурным электриком), автоматика не обязательна.
- Резервирование главного распределительного щита — типовое расположение по официальной схеме Hager: «Alternative supply generator: typical location of manual changeover device with centre off position in the main switch board».
- Объекты с ограниченным бюджетом на резервирование — ручной переключатель существенно дешевле полноценного АВР с электроникой.
- Схемы щитов в Microsoft Visio — фигура используется в компоновочных и однолинейных схемах трёхфазных щитов с ручным резервированием.
Для однофазного переключения смотрите Hager SF263, Hager SFH(переключатель нагрузки I-II), ERC (контактор с ручным управлением ON/AUTO/OFF), ZUBR D6 (трёхфазное реле напряжения), DigiTOP VA-3F M6 (реле напряжения с контролем тока), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617, Tomzn TOQ5 2P (автомат ввода резерва на DIN-рейку), трафаретом электросчётчиков F&F и всеми шаблонами фигур каталога download.
Лицензия на использование
- Данный шаблон имеет ограничения - запрет свободного распространения.
Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - Hager-SF463-Stencils.vssx
Внутри файла:
- 1 Smart-фигура с вариативностью 3 положений рычага: I-0-II;
- 3 состояния: переключение через Smart Data;
- Активные точки подключения: ввод 1 (L1/L2/L3/N), ввод 2 (L1/L2/L3/N), выход нагрузки (L1/L2/L3/N);
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
