Hager SFM - переключатель двухпозиционный I-II с общим выходом снизу, 1P, 25A и 32А. Переключатель I-II SFM - качественное изделие, используемое для ручного переключения. Артикул в каталоге SFM125 и SFM132 соответственно 25А или 32А.
Hager SFM применяется для изменения направления вращения двигателя постоянного тока, изменяя полярность, управляя таким образом направлением движения механизма. Переключение полярности полюсов, моделирование в системах автоматизации, реверса или ввода резерва - одновременного питания катушек контакторов (электрическая блокировка) и т.д.
Переключатель Hager SFM имеет два фиксированных положения флажка переключателя I или II.
I положение:
1/2 контакт – NO (нормально открытый), 3/4 – NC – (нормально закрытый)
II положение:
1/2 контакт – NC (нормально закрытый), 3/4 – NO – (нормально открытый)
ВНИМАНИЕ! Эксплуатация переключателя осуществляется только при наличии последовательно включенного в цепь автоматического выключателя с токовой защитой. Переключатель, не имеет дугогаси́тельной камеры. Поэтому переключение должно осуществляться при полностью отключенной нагрузке!
Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.

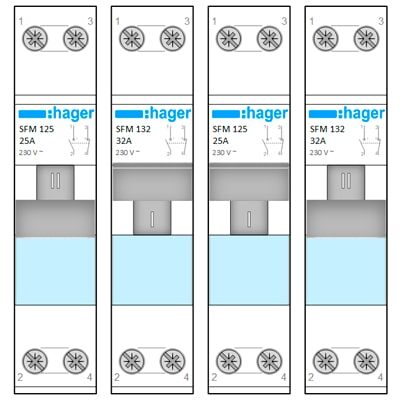

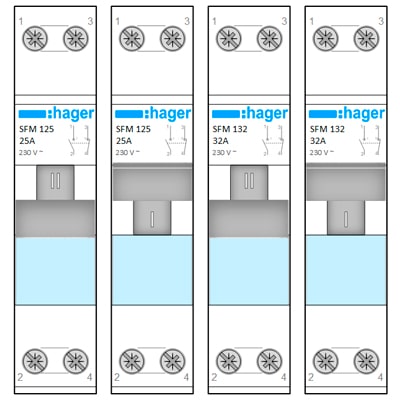

Применив шаблон двухпозиционного переключателя Hager SFM, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio SFM выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Hager SFM исключено. Все нацелено на удобство и простоту творчества.
- Данный шаблон имеет ограничения - запрет свободного распространения.
Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения. - Ваша поддержка - ключ, чтобы делиться знаниями!
