Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) однофазного реле напряжения ZUBR D2 для проектирования распределительных щитов частного дома, квартиры и малого коммерческого объекта.
Реле напряжения ZUBR D2 защищает подключённое оборудование от критических отклонений напряжения (повышение, понижение, обрыв нуля). Smart-фигура воспроизводит актуальную схему подключения устройства в Microsoft Visio - все клеммы активны, параметры встроены в Smart Data, схема не разрывается при перемещении.
⚠️ Важно для проектировщиков: С мая 2025 года (модели 40, 50, 63 А) и с февраля 2026 года (модель 32 А) реле ZUBR D2 снова выпускаются с транзитом нуля и четвёртой клеммой.
Что входит в шаблон
Один файл .vssx содержит одну основную Smart-фигуру с выбором параметров отображения. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.
| Модель | Ток, А | Мощность нагрузки | Клеммы в фигуре |
|---|---|---|---|
| ZUBR D2-32 red | 32 | 7 360 ВА | L-in, N-in, L-out (+ N-transit с 02.2026) |
| ZUBR D2-40 red | 40 | 9 200 ВА | L-in, N-in, L-out (+ N-transit с 05.2025) |
| ZUBR D2-50 red | 50 | 11 500 ВА | L-in, N-in, L-out (+ N-transit с 05.2025) |
| ZUBR D2-63 red | 63 | 14 490 ВА | L-in, N-in, L-out (+ N-transit с 05.2025) |
Активные точки подключения
Индикация состояния
Масштабируемый вектор
Корректная печать на A3/A2 без потери чёткости.
ГОСТ-совместимое оформление.
Smart Data
Точная маркировка клемм
Сверяться с мануалом при черчении не нужно.
Четыре модели в одном файле
Технические характеристики ZUBR D2
Параметры серии red (32/40/50/63А). Часть технологических значений, встроены в Smart Data фигуры.
| Параметр | Значение |
|---|---|
| Напряжение питания | 100–280 В ~ 50 Гц |
| Нижний предел напряжения | 100–210 В (настраиваемый) |
| Верхний предел напряжения | 230–280 В (настраиваемый) |
| Время отключения при перенапряжении | не более 0,03 с |
| Время отключения при понижении (≥100 В) | 0,1–10,0 с (настраиваемое) |
| Время отключения при понижении (<100 В) | не более 0,03 с |
| Задержка включения нагрузки | 3–999 с (настраиваемая) |
| Алгоритм измерения напряжения | TrueRMS |
| Термозащита | есть (откл. при 80°С, вкл. при 60°С) |
| Профессиональная модель отключения | есть (ITIC/CBEMA) |
| Журнал срабатываний | 100 последних событий |
| Способ монтажа | DIN-рейка, 2 модуля (36 мм) |
| Степень защиты | IP20 (по ГОСТ 14254) |
| Количество коммутаций под нагрузкой | ≥ 10 000 циклов |
| Сечение провода | не более 16 мм² |
| Потребление тока | не более 2,8 мА |
| Габариты (Ш × В × Г) | 36 × 85 × 66 мм |
| Масса | 0,17 кг |
| Рабочая температура | -5…+45 °С |
Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон реле напряжения ZUBR D2 (2024), Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель реле напряжения ZUBR D2 (2024)выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона реле напряжения Зубр D2 (2024) исключено. Все нацелено на удобство и простоту творчества.
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:
- Однолинейные схемы вводов частного дома, квартиры, коттеджа;
- ЭС и ЭМ схемы распределительных щитов малого коммерческого объекта;
- Схемы с автономным питанием: генератор + реле напряжения + АВР;
- Проектная документация для объектов с нестабильным качеством сети;
- Технические задания и коммерческие предложения на электромонтажные работы;
- Схемы защиты бытовой техники: холодильник, кондиционер, котёл, насос.
Хорошо сочетается со Smart-фигурой трафарета ГОСТ 2.710-81 / IEC 60617 и шаблоном AutoMarker.
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - ZUBR-D2-Stencils.vssx
Внутри файла набор из 1 Smart-фигуры:
- ZUBR D2 - Реле напряжения в четырёх номиналах: 32А; 40А; 50А; 63А;
- Smart Data - Встроены ключевые параметры серии D2 white/red для автоотчётов;
- Мультиязычная модель - Позволяет выбрать язык параметров и подсказок;

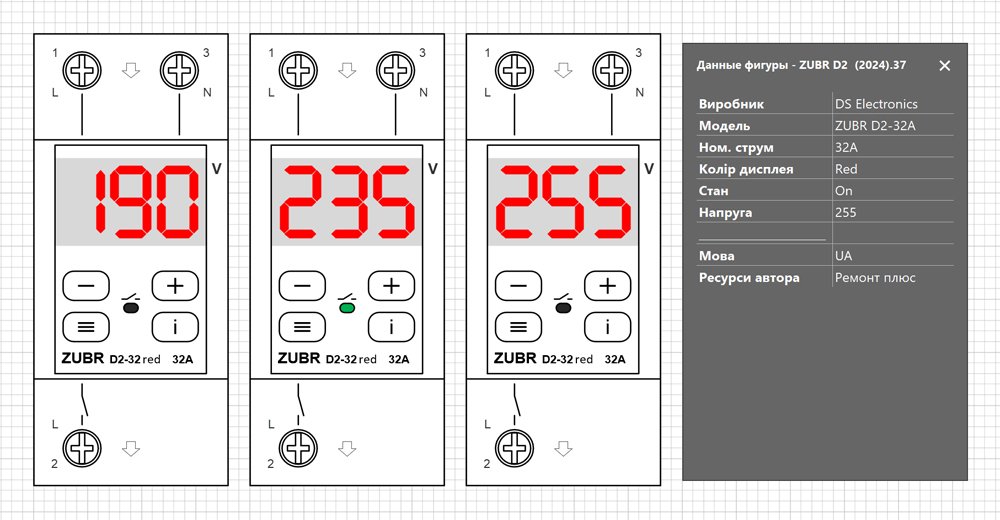

- Мультиактивная модель - Позволяет выбрать напряжение, состояние On/Off, индикация срабатывания защиты;
- Совместимость - Работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - (совместим с Visio 2013, 2016, 2019, 2021, Office 365);
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
