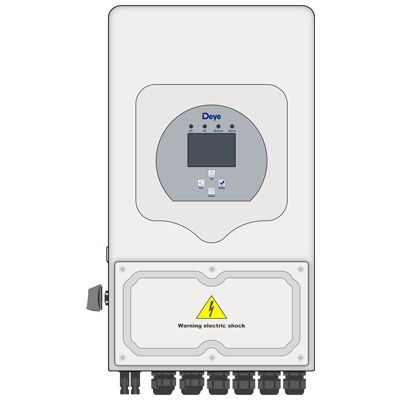

Smart-фигура для Microsoft Visio - профессиональный шаблон (.vssx) для проектирования систем резервного и автономного электроснабжения на базе однофазных гибридных инверторов Deye SUN-SG05LP1. В одном файле — три модели: SUN-3.6K, SUN-5K и SUN-6K серии SG05LP1-EU-AM2-P. Активные точки подключения всех клемм (Grid, Load, Gen, PV, Battery), заводская маркировка портов и встроенные параметры Smart Data.
Один файл Что входит в шаблон
.vssx содержит Smart-фигуру с выбором из трёх моделей. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.

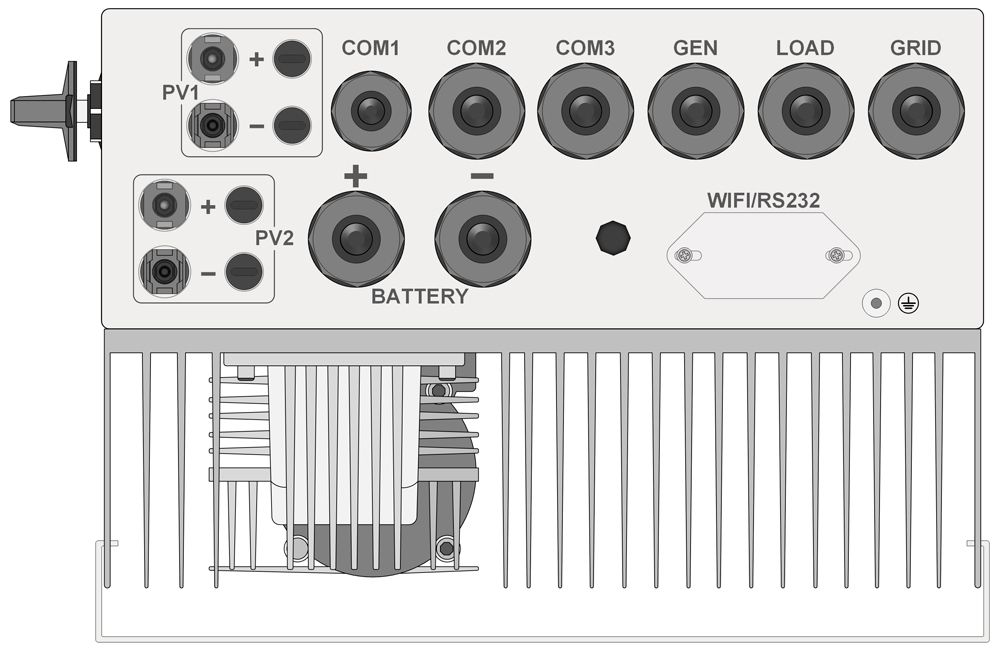

Шаблон полностью воспроизводит логику подключений однофазных низковольтных инверторов Deye (LXP1). Все точки соединения (Connection Points) расположены в соответствии с реальной топологией портов моделей:
Модель
Мощность
Клеммы в фигуре
SUN-3.6K-SG05LP1-EU-AM2-P
3,6 кВт
Grid, Load, Gen, PV1, PV2, Battery+, Battery−
SUN-5K-SG05LP1-EU-AM2-P
5 кВт
Grid, Load, Gen, PV1, PV2, Battery+, Battery−
SUN-6K-SG05LP1-EU-AM2-P
6 кВт
Grid, Load, Gen, PV1, PV2, Battery+, Battery−
Функциональные особенности шаблона:
Активные точки подключения
Каждая клемма (Grid, Load, Gen, PV, Battery) — активная точка привязки Visio. Коннекторы автоматически «прилипают» к портам при перемещении фигуры. Схема не разрывается при редактировании.
Точная заводская маркировка
Подписи клемм соответствуют маркировке на корпусе инвертора согласно официальному мануалу Deye SUN-SG05LP1-EU. Сверяться с документацией во время черчения не нужно.
Масштабируемый вектор
Фигура выполнена в SVG-геометрии. Корректная печать на форматах A3 и A2 без потери чёткости линий. Соответствует стандартам оформления проектной документации.
Smart Data — встроенные параметры
В свойства фигуры зашиты ключевые параметры серии: диапазон напряжений АКБ (40–60 В), количество MPPT-трекеров (2), диапазон напряжений MPPT (150–425 В). Параметры доступны в автоматических отчётах и спецификациях Visio.
Три модели в одном файле
Не нужно переключаться между файлами. Выбор модели - через свойства фигуры. Smart-фигура адаптирует отображение под выбранную мощность.
Технические характеристики инвертора
Основные параметры — серия SUN-SG05LP1-EU
Параметр
SUN-3.6K
SUN-5K
SUN-6K
Номинальная мощность AC
3 600 Вт
5 000 Вт
6 000 Вт
Тип сети
Однофазная, 230 В AC
Тип аккумулятора
Lead-acid / Li-ion (BMS)
Напряжение АКБ
40–60 В (низковольтная, 48 В)
Макс. ток заряда / разряда
90 А / 90 А
Количество MPPT
2 независимых
Диапазон напряжений MPPT
150–425 В
Макс. входное напряжение PV
500 В
Макс. входной ток PV (каждый MPPT)
13 А
13 А
13 А
Степень защиты
IP65
Режимы работы
Сетевой, резервный, автономный (off-grid)
Связь с аккумулятором
RS485 / CAN (BMS)
Время переключения на АКБ (ATS)
< 4 мс
Сертификация
CE / IEC / TÜV
Почему это удобно
Этот шаблон избавляет от необходимости рисовать прямоугольник с подписями каждый раз заново. Вы получаете готовый узел, который встраивается в однолинейную схему за несколько секунд. Линии связи прилипают к клеммам автоматически - схема остаётся аккуратной даже при многократном редактировании.
Хорошо сочетается с системой накопления энергии Deye BOS-B-Pack16-A3 / PDU-2-A, трафаретом ГОСТ 2.710-81 / IEC 60617 и шаблоном AutoMarker.
Область применения
- Однолинейные схемы солнечных электростанций (СЭС) с гибридным инвертором
- Схемы ЭМ (монтажная) и ЭС (структурная) систем резервного питания
- Проектная документация для частных домов, офисов, объектов малого бизнеса
- Технические задания и коммерческие предложения по системам автономного питания
Использование предопределенных фигур Microsoft Visio, позволяет быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон Smart-фигуры Deye, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Deye серии SUN-SG05LP1 (3.6/5/6кВт) выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Deye исключено. Все нацелено на удобство и простоту творчества.
Лицензия на использование
- Данный шаблон имеет ограничения - запрет свободного распространения.
Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
- Deye-SUN-SG05LP1-Stencil.vssx - один файл шаблона.
Содержит Smart-фигуру с выбором трёх моделей: SUN-3.6K, SUN-5K, SUN-6K серии SG05LP1-EU-AM2-P; - Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365;
- Совместим с шаблоном AutoMarker - "умная маркировка", для формирования отчётной спецификации.
Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
