Шаблон Visio: Системы накопления энергии Deye BOS-B-Pack16-A3 / BOS-B-PDU-2-A
  • Версия 1.0.0
  • Скачать 5
  • Размер файла 836 KB
  • Количество файлов 0
  • Дата создания 30.03.2026
  • Последнее обновление 05.04.2026
  • Рекомендуемый взнос $10

❤ Ваша поддержка помогает создавать новые шаблоны

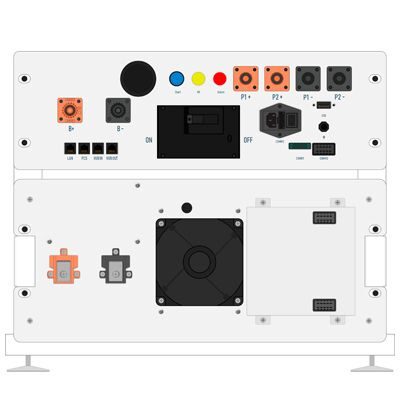

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) для проектирования высоковольтных систем накопления энергии на базе оборудования Deye. В одном файле - две фигуры: аккумуляторный модуль BOS-B-Pack16-A3 (16 кВт·ч, LiFePO₄) и блок управления BOS-B-PDU-2-A (BMS/HVU, 1000 В DC). Точная маркировка портов, активные точки подключения, встроенные технические параметры (Smart Data).

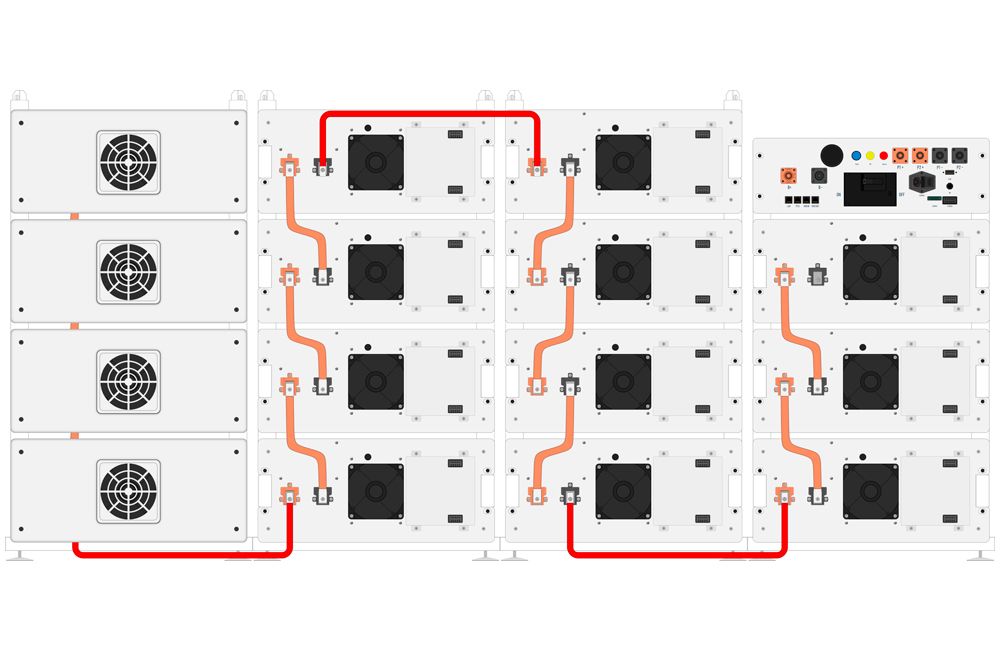

Deye BOS-B система накопления энергии - задняя панель. Видны медные шины B+/B−, коммуникационные кабели CAT5E, блок управления PDU-2-A с LCD-дисплеем.
Задняя панель системы Deye BOS-B (4 кластера × 4 модуля). Именно этот вид - порты B+/B−, COMM1/COMM2, PCS COM - воспроизведён в Smart-фигурах шаблона.


Содержимое

Что входит в шаблон



Один файл .vssx содержит две основные Smart-фигуры с выбором параметров отображения. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.

Фигура Модель Тип Ключевые параметры
1 BOS-B-Pack16-A3 Аккумуляторный модуль 16 кВт·ч · 51,2 В · LiFePO₄ · порты B+, B−, COMM1, COMM2
2 BOS-B-PDU-2-A Блок управления BMS/HVU 1000 В · 168 А · CAN · порты PCS±, B±, COMM1–3, PCS COM

Функциональные особенности

Активные точки подключения

Каждая клемма и порт (B+, B−, PCS±, COMM1/2, PCS COM) — активная точка привязки Visio. Коннекторы автоматически «прилипают» к портам при перемещении фигур. Схема не разрывается при редактировании.

Точная заводская маркировка

Подписи входов и выходов точно соответствуют маркировке на корпусе оборудования согласно официальному мануалу Deye BOS-B Issue 04. Сверяться с документацией во время черчения не нужно.

Масштабируемый вектор

Фигуры выполнены в SVG-геометрии. Корректная печать на форматах A3 и A2 без потери чёткости линий. Соответствует стандартам оформления проектной документации.

Smart Data - встроенные параметры

В свойства каждой фигуры зашиты ключевые технические характеристики: напряжение, ток, ёмкость, тип BMS-протокола связи. Параметры доступны в автоматических отчётах и спецификациях Visio.

Совместимость с комплектом ГОСТ/IEC

Сочетается с трафаретами защитной автоматики (УЗИП, автоматы DC/AC) и шаблоном AutoMarker ГОСТ 2.710-81 / IEC 60617 (UA/EN).

Технические характеристики моделей

Pack16

BOS-B-Pack16-A3 — аккумуляторный модуль



Параметр Значение
Химия ячеек LiFePO₄ (литий-железо-фосфат)
Энергия модуля 16 кВт·ч
Номинальное напряжение 51,2 В
Ёмкость ≈ 314 А·ч
Макс. количество в серии 15 модулей (1 кластер)
Рекомендованный ток 140 А
Максимальный ток 168 А (длительно) / 224 А (2 с)
Рабочая температура — разряд −20°C … +55°C
Рабочая температура — заряд 0°C … +55°C
Ресурс ≥ 6000 циклов (EOL 70%)
Гарантия 10 лет
Сертификация CE / IEC62619 / UN38.3

PDU-2

BOS-B-PDU-2-A — блок управления



Параметр Значение
Максимальное напряжение шины DC 1000 В
Максимальный ток 168 А
Питание вентиляторов (COMM3) 200–240 В AC, 50–60 Гц, 3 А
Выходное питание для модулей 12 В DC (через COMM2)
Связь с инвертором CAN (RJ45, PCANH/PCANL)
Межкластерная связь IN COM / OUT COM (RJ45)
Аварийное отключение COMM1 (DI/DO, 4-pin)
Беспроводной интерфейс Bluetooth BLE (приложение Deye)
USB Обновление FW / запись логов
Дисплей LCD — SOC (%), коды ошибок F001–F059

Распиновка COMM

Распиновка разъёмов COMM1 / COMM2 модуля

*Эти порты отображены в Smart-фигуре шаблона
Оба разъёма идентичны по распиновке — направление задаётся позицией в цепи:

  • COMM1 — вход (от PDU или нижнего модуля),
  • COMM2 — выход (к следующему модулю выше).
Контакт Сигнал Назначение
1 INT_CANL CAN-шина между модулями, линия L
2 DO− Цифровой выход (минус)
3 DI− Цифровой вход (минус)
4 PGND Земля питания
5 FAN− Управление вентилятором (−)
6 INT_CANH CAN-шина между модулями, линия H
7 DO+ Цифровой выход (плюс)
8 DI+ Цифровой вход (плюс)
9 BMU_L+ Питание BMU +12 В
10 FAN+ Управление вентилятором (+)

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

  • Схема ЭМ (монтажная) и ЭС (структурная) систем накопления энергии
  • Однолинейные схемы солнечных электростанций (СЭС) с BESS
  • Проектная документация для систем резервного питания объектов
  • Технические задания и коммерческие предложения по BESS
  • Технические паспорта объектов с системами Deye BOS-B

Хорошо сочетается со Smart-фигурой инвертора серии Deye SUN-SG05LP1, трафаретом ГОСТ 2.710-81 / IEC 60617 и шаблоном AutoMarker.

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл шаблона - Deye-BOS-B-Stencils.vssx
Внутри файла набор из 5 Smart-фигур:

  • BOS-B-Pack16-A3 - аккумуляторный модуль;
  • BOS-B-PDU-2-A - блок управления (BMS/HVU);
  • Монтажная площадка - (подставка) под стойку;
  • Медная шина - перемычка;
  • Соединительный кабель;
  • Формат: .vssx - (совместим с Visio 2013, 2016, 2019, 2021, Office 365);
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
