Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) серии Hager MBS для проектирования распределительных щитов жилых, коммерческих и промышленных объектов.
Серия MBS - это модульные автоматические выключатели характеристики B с безвинтовой технологией подключения QuickConnect, отключающей способностью 6 кА, производства Hager. Применяются для защиты кабелей и проводников от перегрузок и токов короткого замыкания в сетях 230/400 В переменного тока.

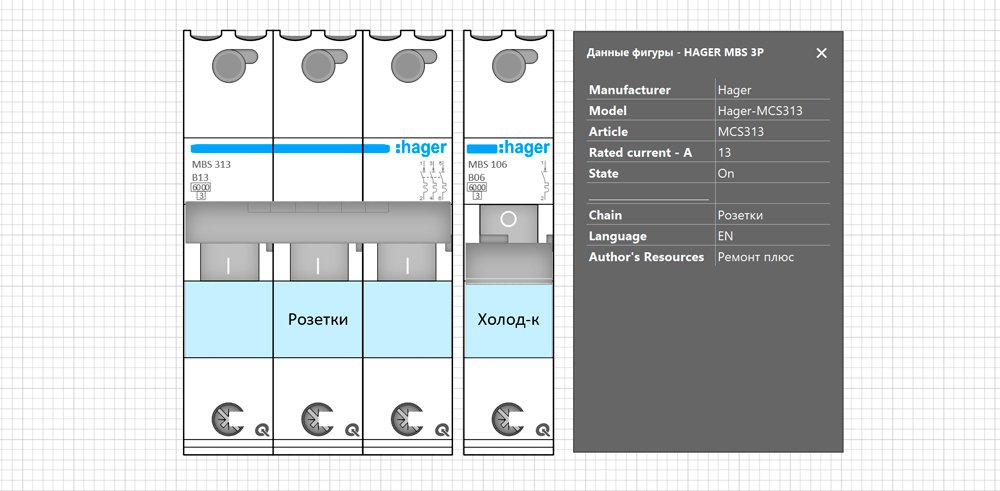

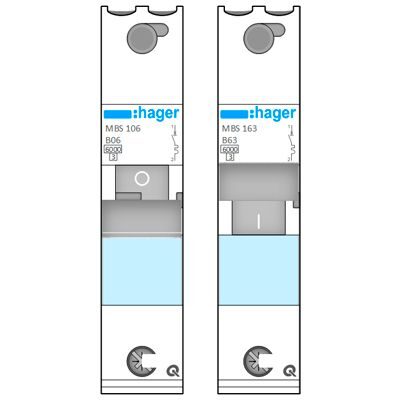

Smart-фигура точно воспроизводит внешний вид 1-полюсного и 3-полюсного исполнений MBS, содержит активные точки привязки клемм, встроенные данные Smart Data и позволяет выбирать номинальный ток через свойства фигуры - без переключения между файлами.
Что входит в шаблон
Один файл .vssx содержит две основные Smart-фигуры: 1-полюсное и 3-полюсное исполнения с выбором номинального тока через свойства фигуры. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.
| Артикул | Исполнение | Ток, А | Кол-во модулей (17,5 мм) |
|---|---|---|---|
| MBS1хх | 1-полюсное | 6 / 10 / 13 / 16 / 20 / 25 / 32 / 40 / 50 / 63 | 1 |
| MBS3хх | 3-полюсное | 6 / 10 / 13 / 16 / 20 / 25 / 32 / 40 / 50 / 63 | 3 |
ℹ️ Примечание для проектировщиков: Серия MBS отличается от серии MBN исключительно технологией подключения - QuickConnect (самозажимные безвинтовые клеммы) вместо винтовых. Электрические и защитные характеристики идентичны. Аналог с характеристикой С - серия MCS.
Полный перечень артикулов серии B, 6 кА, QuickConnect:
1-полюсные (MBS1xx)
MBS106 MBS110 MBS113 MBS116 MBS120 MBS125 MBS132 MBS140 MBS150 MBS1633-полюсные (MBS3xx)
MBS306 MBS310 MBS313 MBS316 MBS320 MBS325 MBS332 MBS340 MBS350 MBS363Активные точки подключения
Выбор номинала
Не нужно переключаться между файлами.
Масштабируемый вектор
Корректная печать на A3/A2 без потери чёткости.
ГОСТ-совместимое оформление.
Smart Data
Точная маркировка клемм
Сверяться с мануалом при черчении не нужно.
QuickConnect визуализация
Технические характеристики Hager MBS
Параметры серии MBS (характеристика B, 6 кА). Ключевые значения встроены в Smart Data фигуры.
| Параметр | Значение |
|---|---|
| Стандарт | EN 60898-1 / IEC 60898-1; клеммы QC — Приложение J |
| Номинальное напряжение Ue | 230 / 400 В ~ |
| Номинальное напряжение изоляции Ui | 500 В |
| Номинальное импульсное напряжение Uimp | 4 кВ |
| Характеристика расцепления | B |
| Номинальный ток In | 6 / 10 / 13 / 16 / 20 / 25 / 32 / 40 / 50 / 63 А |
| Номинальная отключающая способность Icn | 6 кА (по EN 60898-1) |
| Класс ограничения энергии | 3 |
| Частота | 50 / 60 Гц |
| Технология подключения нагрузки | QuickConnect (самозажимные безвинтовые клеммы) |
| Технология подключения питания / шины | Bi-Connect (гребенчатая или вильчатая фазная шина) |
| Сечение проводника (отходящая линия, QC) | до 16 мм² |
| Сечение проводника (питание, входящая линия) | до 25 мм² |
| Степень защиты корпуса | IP20 (крышка IP30) |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Количество полюсов | 1P, 3P |
| Количество модулей на DIN-рейке (1P) | 1 × 17,5 мм |
| Количество модулей на DIN-рейке (3P) | 3 × 17,5 мм |
| Глубина (Г) | 70 мм |
| Высота (В) | 83,4 мм |
| Монтаж | DIN-рейка EN 60715 (TS 35) |
| Рабочая температура | −25…+40 °С (хранение −40…+80 °С) |
| Возможность пломбирования | Да |
| Установка дополнительных устройств | Да (блок-контакты MZ201/MZ202, расцепители MZ203–MZ206, MZ209) |
| Сертификации | CE, VDE, ÖVE, SEMKO |
⚠️ Потери мощности (Вт/полюс при номинальном токе):
6А-1,4Вт 10А-1,9Вт 13А-2,3Вт 16А-2,5Вт 20А-2,8Вт 25А-3,2Вт 32А-3,8Вт 40А-4,0Вт 50А-4,5Вт 63А-5,1Вт
Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов. Применив шаблон АВ Hager MBS, вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель автоматического выключателя Hager выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона исключено. Все нацелено на удобство и простоту творчества.
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:
- Однолинейные схемы вводных и групповых щитов жилых домов, квартир, коттеджей;
- ЭС и ЭМ схемы распределительных щитов коммерческих и промышленных объектов;
- Схемы защиты кабельных линий с повышенными пусковыми токами (двигатели, трансформаторы, осветительные группы);
- Документация на щиты с автоматизированным монтажом (QuickConnect - ключевое преимущество при серийном производстве);
- Технические задания и коммерческие предложения на электромонтажные работы;
- Схемы щитов в системах промышленной автоматизации, вентиляционного оборудования, ИБП, электрообогрева.
Хорошо сочетается со Smart-фигурой трафарета ГОСТ 2.710-81 / IEC 60617, шаблоном AutoMarker, ZUBR CV2 и Hager SFT/SFM
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - Hager-MBS-Stencils.vssx
Внутри файла набор из 2 Smart-фигур:
- Hager MBS 1P - 1-полюсный автоматический выключатель, 10 номиналов: 6А; 10А; 13А; 16А; 20А; 25А; 32А; 40А; 50А; 63А;
- Hager MBS 3P - 3-полюсный автоматический выключатель, 10 номиналов: 6А; 10А; 13А; 16А; 20А; 25А; 32А; 40А; 50А; 63А;
- Smart Data - встроены ключевые параметры серии MBS для автоотчётов;
- Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
- Совместимость - работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
