Экономит 1–2 часа черчения Получить .vssx по email

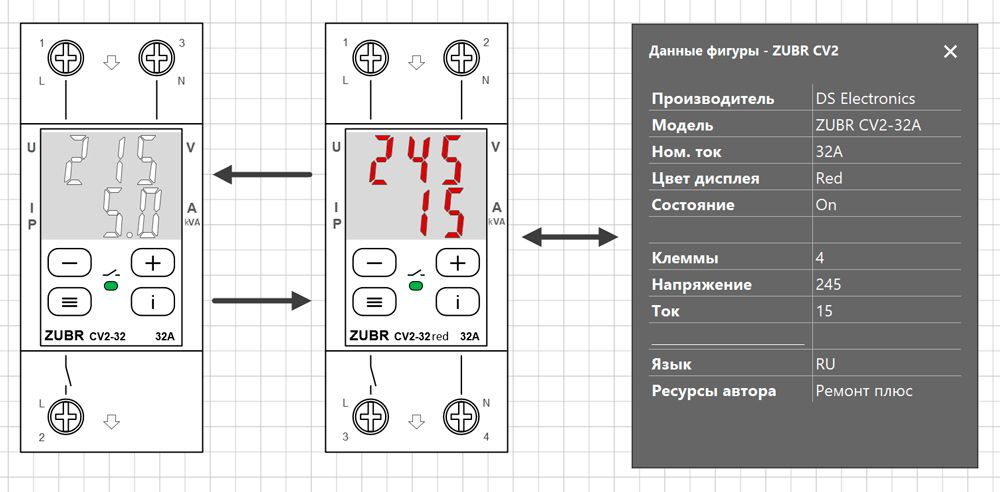

Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) реле напряжения с контролем тока ZUBR CV2. Одна фигура заменяет две: содержит оба исполнения - red и white (с отображением напряжения и тока). Защищает оборудование от высокого и низкого напряжения, обрыва нуля, а также ограничивает ток или мощность нагрузки - чего нет у обычного реле напряжения D2.
Почему это важно в проекте?
ZUBR D2 отключает при скачке напряжения. ZUBR CV2 делает всё то же самое плюс контролирует ток и мощность нагрузки — и отключает при их превышении. Используется там где есть риск перегрузки: мощный котёл, компрессор, зарядная станция. В Visio-фигуре это отражено в Smart Data: отдельные поля для порога тока (А) и мощности (кВт).
⚠️ Важно для проектировщиков: С мая 2025 года (модели 40, 50, 63 А) и с февраля 2026 года (модель 32 А) реле ZUBR CV2 снова выпускаются с транзитом нуля и четвёртой клеммой.
Что входит в шаблон
Один файл .vssx содержит одну основную Smart-фигуру с выбором параметров отображения. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.
| Модель | Ток, А | Мощность нагрузки | Клеммы в фигуре |
|---|---|---|---|
| ZUBR CV2-32 red/white | 32 | 7 360 ВА | L-in, N-in, L-out, N-transit/NO-transit |
| ZUBR CV2-40 red/white | 40 | 9 200 ВА | L-in, N-in, L-out, N-transit/NO-transit |
| ZUBR CV2-50 red/white | 50 | 11 500 ВА | L-in, N-in, L-out, N-transit/NO-transit |
| ZUBR CV2-63 red/white | 63 | 14 490 ВА | L-in, N-in, L-out, N-transit/NO-transit |
Активные точки подключения
Индикация состояния
Масштабируемый вектор
Корректная печать на A3/A2 без потери чёткости.
ГОСТ-совместимое оформление.
2-в-1: red и white в одном файле
Точная маркировка клемм
Сверяться с мануалом при черчении не нужно.
Мультиязычная модель
Технические характеристики ZUBR CV2
Параметры серии (32/40/50/63А). Часть технологических значений, встроены в Smart Data фигуры.
| Параметр | Значение |
|---|---|
| Напряжение питания | 100–280 В ~ 50 Гц |
| Нижний предел напряжения | 100–210 В (настраиваемый) |
| Верхний предел напряжения | 230–280 В (настраиваемый) |
| Контроль тока нагрузки CV2 ≠ D2 | до номинала: 32 / 40 / 50 / 63 А |
| Время отключения при перенапряжении | не более 0,03 с |
| Задержка включения нагрузки | 3–999 с (настраиваемая) |
| Алгоритм измерения | TrueRMS |
| Термозащита | откл. при 80 °С, вкл. при 60 °С |
| Способ монтажа | DIN-рейка, 2 модуля (36 мм) |
| Степень защиты | IP20 (по ГОСТ 14254) |
| Количество коммутаций | ≥ 10 000 циклов |
| Габариты (Ш × В × Г) | 36 × 85 × 66 мм |
Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон реле напряжения ZUBR CV2, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель реле напряжения ZUBR CV2 выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона реле напряжения Зубр CV2 исключено. Все нацелено на удобство и простоту творчества.
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:
- Однолинейные схемы щитов с мощными нагрузками: котёл, компрессор, насос, зарядная станция ЭА;
- ЭС и ЭМ схемы распределительных щитов с ограничением потребляемой мощности;
- Схемы защиты оборудования с ограниченной мощностью ввода (арендные объекты, летние дома);
- Проектная документация для объектов с нестабильным качеством сети;
- Технические задания и коммерческие предложения на электромонтажные работы.
Хорошо сочетается со Smart-фигурой трафарета ГОСТ 2.710-81 / IEC 60617, шаблоном AutoMarker и переключателем фаз ZUBR S6.
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - ZUBR-CV2-Stencils.vssx
Внутри файла набор из 1 Smart-фигуры:
- ZUBR CV2 - Реле напряжения в четырёх номиналах: 32А; 40А; 50А; 63А;
- 2-в-1- Выбор корпусного исполнения модели: 3 или 4 контакта;
- Smart Data - Встроены ключевые параметры серии CV2 white/red для автоотчётов;
- Мультиязычная модель - Позволяет выбрать язык параметров и подсказок - RU / EN / UA;
- Мультиактивная модель - Позволяет выбрать напряжение/ток, состояние On/Off, индикация срабатывания защиты;
- Совместимость - Работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - (совместим с Visio 2013, 2016, 2019, 2021, Office 365);
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
