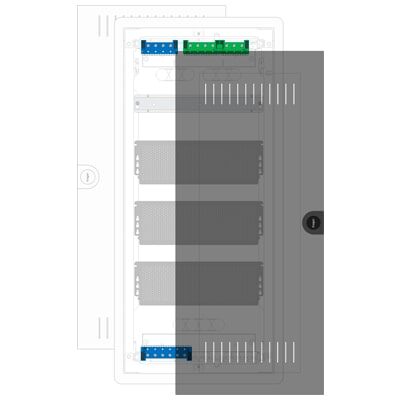

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) Hager VU48NWB — встраиваемый мультимедийный щит серии VOLTA Multimedia производителя Hager Electro GmbH & Co. KG (г. Блискастель, Германия). Предназначен для установки мультимедийного и коммуникационного оборудования в жилых и коммерческих объектах: роутеры, коммутаторы, патч-панели, усилители, ресиверы, розетки для щита, а также — опционально — одна DIN-рейка на 12 модулей для защитной автоматики.
VU48NWB — четырёхрядный, внутренняя установка (в/у), металлические двери, с монтажной перфорированной пластиной в комплекте. Это принципиальное конструктивное отличие от обычного электрического щита VU48UA: вместо четырёх DIN-реек здесь одна DIN-рейка (12 модулей) и три ряда со свободными монтажными пластинами для произвольного размещения мультимедийного оборудования.
Артикул: VU48NWB. EAN: 3250616615755. Габариты корпуса и монтажного проёма — идентичны обычному электрическому щиту VU48UA (755,5×348×94,5 мм), что позволяет планировать общую нишу для щита со смешанным оборудованием.
Три оставшихся ряда — свободное пространство с монтажной перфорированной пластиной для коммуникационного оборудования.
VU48NWB имеет IK05 (защита от удара 0,2 Дж). Это стандартный показатель для внутренних мультимедийных щитов жилых помещений — не для промышленного или уличного применения. Для наружного монтажа или повышенных механических нагрузок — другие серии Hager.
Что входит в шаблон Visio Hager Volta VU48NWB
Архив содержит каркас щита VU48NWB и полный набор взаимозаменяемых Smart-фигур компонентов — все в масштабе 1:1 по официальным данным hager.com/ua.
| Артикул | Наименование | Описание |
|---|---|---|
| — Каркас и основные компоненты — | ||
| VU48NWB | Каркас щита | 4-рядный, мультимедийный, в/у, металлические двери, VOLTA |
| VZ551N | DIN-рейка 12 модулей | Монтажная рейка для щитов VOLTA — 1 шт. (нижний или верхний ряд) |
| VZ00LB | Монтажная пластина | 90×265мм, для мультимедийного оборудования (3 ряда) |
| VZ144N | Рамка декоративная | Для 4-рядного мультимедийного щита в/у |
| — Варианты дверей (4 + режим визуализации) — | ||
| VZ124N | Дверь металлическая глухая | Стандартная комплектация VU48NWB |
| VZ134N | Дверь металлическая с замком | Заказывается отдельно — аксессуар |
| VZ126N | Дверь белая пластиковая | Заказывается отдельно — аксессуар |
| VZ124W | Дверь белая | Вариант белой двери |
| — | Дверь 50% прозрачность | Только для визуализации в Visio — не изделие Hager |
| — Клеммные колодки N (нейтраль) — | ||
| KN06N · KN10N | Клеммы N | 6 и 10 мест соответственно |
| KN14N · KN18N | Клеммы N | 14 и 18 мест |
| KN22N · KN26N | Клеммы N | 22 и 26 мест |
| — Клеммные колодки PE (заземление) — | ||
| KN06E · KN10E | Клеммы PE | 6 и 10 мест соответственно |
| KN14E · KN18E | Клеммы PE | 14 и 18 мест |
| KN22E · KN26E | Клеммы PE | 22 и 26 мест |
| — Клеммные колодки P (фаза) — | ||
| KN99N · KN99PE | Перемычки | Для клемм N / PE соответственно |
В отличие от VU48UA, в шаблоне VU48NWB отсутствуют P-клеммы (фазные) — мультимедийный щит не предназначен для силовых соединений.
Клеммы N и PE — только для питания оборудования от нижней или верхней DIN-рейки.
Особенности Smart-фигуры Hager Volta VU48NWB
VU48NWB vs VU48UA — ключевые отличия
Верифицировано с оф. источника: hager.com, + паспорта VU48NWB_7101_uk-UA.pdf (11.07.2026) и VU48UA_7101_uk-UA.pdf (10.07.2026).
| Параметр | VU48NWB ✦ мультимедийный | VU48UA электрический |
|---|---|---|
| Назначение | ММ-оборудование + 1 ряд авт. | Силовая автоматика |
| DIN-рейки | 1 (12 модулей) | 4 (4×12 = 48 модулей) |
| Монтажная пластина | ✓ Есть (VZ00LB) | — Нет |
| Макс. потери мощности | 12 Вт | 27 Вт |
| Удароустойчивость IK | IK05 | Не указан |
| Варианты дверей | 4 (металл/белая/с замком) | 1 (металлическая) |
| Клеммы в архиве | N + PE (без P) | N + PE + P |
| Внешние габариты | 755,5×348×94,5 мм | 755,5×348×94,5 мм |
| Монтажный проём | 740×335×90 мм | 740×335×90 мм |
| EAN | 3250616615755 | 3250616615618 |
Технические характеристики Hager VU48NWB
Верифицировано с оф. источника: hager.com, + технический паспорт VU48NWB_7101_uk-UA.pdf (hager.com/ua). Проверено: 15.09.2026
| Параметр | Значение |
|---|---|
| Артикул | VU48NWB |
| Производитель | Hager Electro GmbH & Co. KG, г. Блискастель, Германия |
| Серия / тип | VOLTA Multimedia — мультимедийный щит |
| EAN | 3250616615755 |
| Тип установки | Внутренняя (в/у, встраиваемый) |
| Номинальная напряжение | 400В AC |
| Номинальный ток | 63А |
| Максимальные потери мощности (ΔT=20K) | 12Вт (у VU48UA — 27Вт) |
| Количество рядов | 4 |
| Количество DIN-реек | 1 (12 модулей — нижний или верхний ряд) |
| Ёмкость (DIN-модули) | 48 позиций (1 ряд DIN + 3 ряда монтажной пластины) |
| Полумодулей на рейке клемм | 96 |
| Монтажная пластина в комплекте | Да — перфорированная |
| Высота (внешняя) | 755,5мм |
| Ширина (внешняя) | 348мм |
| Глубина (внешняя) | 94,5мм |
| Высота монтажного проёма | 740мм |
| Ширина монтажного проёма | 335мм |
| Глубина монтажного проёма | 90мм |
| Степень защиты (IP) | IP30 |
| Класс изоляции | Класс II |
| Ударостойкость (IK) | IK05 |
| Испытание раскалённой проволокой | 650°С |
| Дверь (базовая) | Металлическая, непрозрачная, одинарная |
| Замок двери | Без замка (возможна установка VZ302N) |
| Материал корпуса | Пластик, RAL 9010 |
| UV-стойкость | Да (согласно паспорту) |
| RoHS / REACh | Соответствует (декларации hager.com/ua) |
Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон модели электрического щита Hager Volta 48 Multimedia, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Hager Volta VU48NWB выполнена в масштабе и с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Hager Volta исключено. Все нацелено на удобство и простоту творчества.
Область применения шаблона Visio Hager Volta VU48NWB
Трафарет предназначен для следующих типов проектной документации:
- Проекты «умного дома» и структурированной кабельной системы (СКС) — VU48NWB в Visio размещается рядом с электрическим щитом VU48UA. Три ряда монтажной пластины отводятся под роутер, коммутатор, патч-панель, ресивер. Нижняя DIN-рейка — для защитного автомата питания оборудования;
- Совмещённые ниши электрики и мультимедиа — одинаковый монтажный проём с VU48UA позволяет планировать смежное размещение двух щитов в одной нише без дополнительных расчётов. В шаблоне Visio они стыкуются точно;
- Схемы слаботочных систем для проектной документации — компоновочная схема VU48NWB отображает размещение коммуникационного оборудования с учётом реальных габаритов устройств на монтажной пластине;
- Коммерческие объекты с требованиями к телекоммуникационной инфраструктуре — офисы, шоурумы, конференц-залы. Патч-панель FZ12MM (аксессуар) и розетки VZ00AS/VZ00UP (нет в шаблоне) размещаются над DIN-рейкой;
Для аналогичного построения компоновочных схем встраиваемых щитов квартир и домов смотрите Hager Volta 60 (щит электрический 60 модулей), Hager Volta 48 (щит электрический 48 модулей) Hager Volta 36 (щит электрический 36 модулей) или Hager Volta 24 (щит электрический 24 модулей). Для мультимедийных щитов доступны Hager Volta 36 Multimedia (встраиваемый мультимедийный щит на 36 модулей) или Volta 24 Multimedia (встраиваемый мультимедийный щит на 24 модуля). При построении компоновочной или однолинейной схемы применяются Smart-фигуры шаблонов AutoMarker или трафарет ГОСТ 2.710-81 / IEC 60617. А также другие шаблоны фигур каталога download.
Лицензия на использование
- Данный шаблон имеет ограничения - запрет свободного распространения.
Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели. Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность. Вместе мы можем сделать больше!
🗜️ Состав архива для скачивания
Архив содержит один файл - Hager-Volta-VU48NWB-Stencils.vssxВнутри файла:
- Каркас щита Hager Volta 48: VU48NK (VU48NWB);
- DIN-рейка на 12 модулей: VZ551N;
- Монтажная перфорированная пластина 90х265мм: VZ00LB;
- Рамка декоративная не прозрачная: VZ144N;
- Дверь 4-е вариации: VZ124N; VZ134N; VZ126N; VZ124W;
- Дверь прозрачность 50%: для удобства визуализации;
- N клеммы: KN06N; KN10N; KN14N; KN18N; KN22N; KN26N;
- PE клеммы: KN06E; KN10E; KN14E; KN18E; KN22E; KN26E;
- Перемычки N/PE клемм: KN99N; KN99PE.
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
