Экономит 1–2 часа черчения Получить .vssx по email
ZUBR 3F — трёхфазное реле напряжения украинского производителя DS Electronics. Монтируется на DIN-рейку 35 мм, занимает 3 модуля (54 мм), работает в сети 3×230/380 В. Встроенный алгоритм TrueRMS, профессиональная модель задержки отключения (ProModel) и энергонезависимый журнал на 100 событий — необходимый элемент щита при проектировании трёхфазных установок.

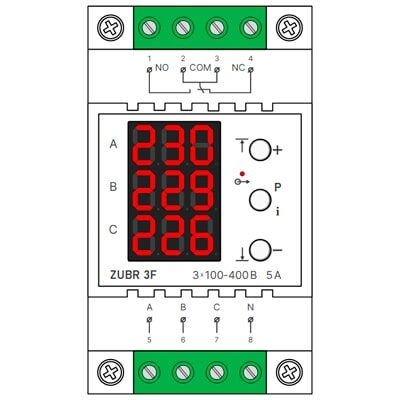

Шаблон Visio (стенсил) выполнен в масштабе 1:1, содержит 2 состояния (Включён / Отключён), активные точки подключения по клеммам 5–8 (L1, L2, L3, N) и управляющий выход (клеммы 1–2 / 3–4), а также поля Smart Data — производитель, модель, пределы напряжения, задержка, перекос фаз, IP, габариты.
Что входит в шаблон VISIO ZUBR 3F
Архив содержит одну Smart Shape фигуру с двумя состояниями:
| Модель / Артикул | Тип | Состояния |
|---|---|---|
| ZUBR 3F | Реле напряжения 3-фазное | Включён / Отключён |
Особенности Smart-фигуры
Активные точки подключения
Smart Data
Точный масштаб 1:1
2 состояния фигуры
Переключение через Shape Data — без редактирования геометрии.
Обозначение фаз на фигуре
Совместимость
Вставка шаблона перетаскиванием из панели фигур (Drag-and-drop).
Технические характеристики ZUBR 3F
Параметры по официальному мануалу ZUBR 3F и странице производителя ds-electronics.com.ua/ru/rele/3f/ + PDF-инструкция vF34_220613_r (DS Electronics). Все значения верифицированы из первичного источника 11.06.2026.
Параметр
Значение
Тип
Реле контроля напряжения, трёхфазное
Производитель
DS Electronics (торговая марка ZUBR), Украина
Артикул
ZUBR 3F
Номинальный ток нагрузки реле (AC-1)
5А (только управление катушкой контактора)
Номинальная мощность нагрузки (AC-1)
1 000ВА
Напряжение питания
100–420В AC (одна фаза + ноль; питание от измеряемых фаз)
Сеть
3-фазная, 230/380В, 50 Гц
Нижний предел напряжения (регулировка)
120–210В
Верхний предел напряжения (регулировка)
220–280В
Заводская настройка пределов
Верхний: 242В / Нижний: 198В
Время отключения при превышении напряжения
не более 0,04с
Время отключения при снижении напряжения
не более 1с (при U > 120В) / не более 0,04с (при U < 120В)
Время задержки включения нагрузки
3–600с (заводская: 3с)
Перекос (асимметрия) фаз — регулировка
10–80В (заводская: 20В)
Время отключения при перекосе фаз
0–30с (заводская: 1с)
Алгоритм измерения
TrueRMS
Профессиональная модель задержки (ProModel)
Есть (по умолчанию выключена)
Журнал аварийных срабатываний
100 значений, энергонезависимая память
Контроль порядка чередования фаз
Есть (по умолчанию включён)
Контроль отсутствия фазы
Есть (управляется из меню)
Термозащита
Нет
Потребление тока устройством
не более 10мА
Тип реле
Электромагнитное (2 контакта: NO / NC)
Степень защиты
IP20 (по ГОСТ 14254)
Температура окружающей среды
−5…+40°С (по PDF-инструкции vF34; техподдержка указывает +45°С)
Габаритные размеры (Ш × В × Г)
52 × 90 × 67мм
Ширина в модулях DIN
3 модуля × 18мм = 54мм (по инструкции DS Electronics)
Масса
0,15кг ±10%
Коммутации под нагрузкой
не менее 50 000 циклов
Коммутации без нагрузки
не менее 20 000 000 циклов
Сечение кабеля (клеммы)
не более 2,5мм² (мягкий провод, тип ПВ3; зачистка 8±0,5мм)
Момент затяжки клемм
0,5 Н·м; жало отвёртки не более 3мм
Монтаж
DIN-рейка 35мм; высота установки 0,5–1,7м от уровня пола
Гарантия производителя
60 месяцев (5 лет) с момента продажи
Назначение клемм ZUBR 3F
Источник: PDF-инструкция vF34_220613_r, схемы 1–3 (DS Electronics).
Клемма
Назначение
Примечание
1
NO
Нормально разомкнутый контакт — управление катушкой контактора (вариант 1)
2
COM
Общий контакт — управление катушкой контактора (вариант 1)
3
NC
Нормально замкнутый контакт — управление катушкой контактора (вариант 2)
4
COM
Общий контакт — управление катушкой контактора (вариант 2)
5
L1
Фаза 1 — измерение и питание реле
6
L2
Фаза 2 — измерение
7
L3
Фаза 3 — измерение
8
N
Нулевой проводник — обязателен для работы устройства
Схема выбора: ZUBR 3F или однофазные реле?
Условие / требование
Рекомендуемая модель
Примечание
Есть трёхфазный двигатель, насос, компрессор или другое 3-фазное оборудование
✓ ZUBR 3F + контактор
При аварии любой фазы отключает весь объект; защищает двигатель от работы на двух фазах
Только однофазные потребители при трёхфазном вводе
3 × ZUBR D
Авария на одной фазе не гасит остальные две группы
Смешанная нагрузка: есть и 3-фазные, и однофазные потребители
ZUBR 3F + дополнительные ZUBR D
ZUBR 3F — для 3-фазной группы; ZUBR D — для критических однофазных цепей
Нужен мониторинг каждой фазы + контроль тока, мощности, cos φ
ZUBR MF
Многофункциональное реле с расширенной диагностикой
Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон реле напряжения ZUBR 3F, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель реле напряжения ZUBR 3F выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона реле напряжения Зубр 3F исключено. Все нацелено на удобство и простоту творчества.
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:
- Промышленные распределительные щиты — защита трёхфазных асинхронных двигателей от перекоса, асимметрии, обрыва фазы и выхода напряжения за допустимые пределы. Управляет силовым контактором любого тока.
- Жилые дома и коттеджи с трёхфазным вводом — защита котлов, тепловых насосов, вентиляционных агрегатов с трёхфазными двигателями.
- Насосные и водоподъёмные установки — контроль чередования фаз защищает двигатели насосов от реверсного вращения при неправильном подключении фаз.
- Компрессорное оборудование — производитель рекомендует задержку включения нагрузки 120–180 с для защиты компрессоров при повторных пусках.
- Сельскохозяйственные объекты — зерносушилки, дробилки, вентиляция птичников и коровников с трёхфазными двигателями.
- Схемы АВР — ZUBR 3F используется как сигнальный элемент при построении схем автоматического включения резервного питания.
Для однолинейных схем с однофазными потребителями смотрите трафарет ZUBR D (однофазное реле напряжения) и ZUBR MF (многофункциональное реле). Хорошо сочетается со Smart-фигурами ZUBR MF2 (многофункциональное реле), Hager SBN (выключатель нагрузки), Hager MCN/MCS (автоматы), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617.
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - ZUBR-3F-Stencils.vssx
Внутри файла одна Smart-фигура:
- ZUBR 3F — реле напряжения;
- 2 состояния — нормальная работа (Включён / Отключён);
- Smart Data — Артикул, Производитель, Модель, Ток (А), Umin (В), Umax (В);
- Активные клеммы — 5 (L1), 6 (L2), 7 (L3), 8 (N) — силовой вход; 1–2 (NO/COM) и 3–4 (NC/COM) — управляющий выход для катушки контактора;
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
