Трафарет Visio: Hager Volta VU48UA — щит электрический 48(56) модулей
  • Версия 1.0.1
  • Скачать 16
  • Размер файла 1 970 KB
  • Количество файлов 0
  • Дата создания 25.10.2025
  • Последнее обновление 19.09.2026
  • Рекомендуемый взнос $5.0

❤ Ваша поддержка бесценна и помогает Детям

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) Hager VU48UA — встраиваемый распределительный щит серии VOLTA производителя Hager Electro GmbH & Co. KG (г. Блискастель, Германия). Предназначен для установки модульного электрооборудования в жилых и коммерческих электроустановках. Щит рассчитан на 48 основных модулей, расположенных в 4 ряда по 12 модулей, с возможностью расширения до 56 модулей (+8 за счёт выламывания заглушек в пластроне).

Модель VU48UA — внутренняя установка (в/у), металлические двери (непрозрачные), без клеммных колодок в комплекте. Технология QuickConnect обеспечивает надёжное подключение проводников PE и N. Материал корпуса — ударопрочный пластик RAL 9010 (чистый белый), класс изоляции II. Стандарт: IEC/EN 61439-3.

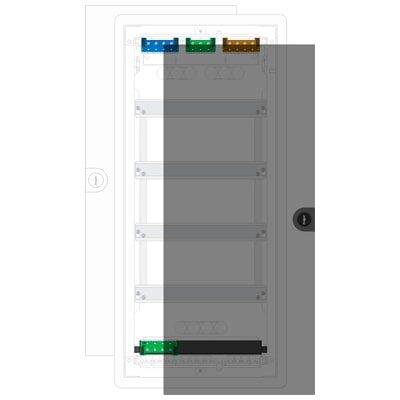

Шаблон Visio включает каркас щита VU48UA с полным набором сменных компонентов: DIN-рейки, декоративная рамка, двери (глухая и 50% прозрачность), держатель клемм, клеммные колодки N/PE/P шести типоразмеров и перемычки — все в масштабе 1:1.

📦

Модулей (основных)
48 (+8 = 56)

⚡

Номинальный ток
63 А / 400 В

📐

Габариты (В×Ш×Г)
755,5×348×94,5 мм

🔲

Монтажный проём (В×Ш×Г)
740×335×90 мм

🛡

Степень защиты
IP30 / Класс II

🌍

Производитель
Hager (Германия)

⚠️ VU48UA поставляется БЕЗ клеммных колодок — необходимо заказывать отдельно.
В шаблоне Visio клеммы отображаются как самостоятельные Smart-фигуры из состава архива — размещаются в щите по необходимости.
ℹ️ Монтажный проём: 740×335×90 мм — глубина стены минимум 90 мм.
Официальный паспорт VU48UA (10.07.2026) указывает: высота 740 мм, ширина 335 мм, глубина 90 мм. Внешние габариты корпуса — 755,5×348×94,5 мм. Разница (15,5/13/4,5 мм) — это выступающий периметр рамки. При планировании ниши учитывать именно внутренние размеры монтажного проёма.

Что входит в шаблон Visio Hager Volta VU48UA

Архив содержит каркас щита VU48UA и полный набор взаимозаменяемых Smart-фигур компонентов — все в масштабе 1:1 по официальным данным hager.com/ua.

Артикул Наименование Описание
— Каркас и основные компоненты —
VU48UA Каркас щита 48(56) модулей, в/у, металлические двери, без клемм, VOLTA
VZ554N DIN-рейка 48+8 модулей Комплект монтажных реек для 4-рядных щитов в/у VOLTA (+8 модулей)
VZ114N Рамка декоративная Непрозрачная, для 4-рядного щита в/у VOLTA
VZ124N Дверь непрозрачная Металлическая, штатная комплектация VU48UA
— Дверь 50% прозрачная Только для визуализации в Visio — не изделие Hager
VZ708N Держатель клемм Hager VZ708N, QuickConnect
— Клеммные колодки N (нейтраль) —
KN06N · KN10N Клеммы N 6 и 10 мест соответственно
KN14N · KN18N Клеммы N 14 и 18 мест
KN22N · KN26N Клеммы N 22 и 26 мест
— Клеммные колодки PE (заземление) —
KN06E · KN10E Клеммы PE 6 и 10 мест соответственно
KN14E · KN18E Клеммы PE 14 и 18 мест
KN22E · KN26E Клеммы PE 22 и 26 мест
— Клеммные колодки P (фаза) —
KN06P · KN10P Клеммы P 6 и 10 мест соответственно
KN14P · KN18P Клеммы P 14 и 18 мест
KN22P · KN26P Клеммы P 22 и 26 мест
— Клеммные колодки P (фаза) —
KN99N · KN99PE · KN99P Перемычки Для клемм N / PE / P соответственно

⚠️ Дверь щита в шаблоне — два варианта отображения.
В архив включены два варианта двери: глухая металлическая (VZ124N — штатная) и дверь с прозрачностью 50% (для удобства визуализации внутреннего заполнения щита на схеме).
В реальной поставке VU48UA — только металлическая дверь. Прозрачная дверь для шаблона — инструмент проектировщика, не изделие Hager.

Youtube видео

ℹ️ Демо ролик шаблона Hager Volta 48, аналогичен для всех моделей электрики Visio Hager Volta
ℹ️ Серия VOLTA — единый стиль шаблонов - VU48UA совместим по стилю с другими щитами серии Volta из каталога remont-plus.com.ua (12М, 24М, 36М). Проекты с несколькими щитами выглядят единообразно.

Особенности Smart-фигуры Hager Volta VU48UA

📐 Точный масштаб 1:1
Внешние габариты: 755,5×348×94,5 мм (В×Ш×Г).
Монтажный проём: 740×335×90 мм.
4 ряда × 12 модулей = 48М базово.
Источник: паспорт VU48UA_7101_uk-UA.pdf · hager.com/ua · 10.07.2026

🔌 Компоненты шаблона
Каркас VU48UA · рейки VZ554N ·
рамка VZ114N · двери VZ124N ·
держатель VZ708N ·
клеммы KN(06-26) N/PE/P ·
перемычки KN99N/PE/P

📋 Поля Smart Data
Артикул · Конфигурация (48/56М) · Состояние двери (открыта/закрыта) · Клеммы N (арт.) · Клеммы PE (арт.) · Ток ввода (А) · Позиция в проекте · Маркировка DBO

🔧 Монтаж
Внутренняя установка (в/у).
Монтаж гвинтами в нишу.
Проём: 740×335×90 мм.
Момент затяжки клемм: Мmax = 1,5 Н·м (25мм² = 3 Н·м).

📦 Состояния фигуры
Закрыт — металлическая дверь.
Открыт — вид внутреннего заполнения.
Визуализация — дверь 50% прозрачность.
Конфигурация: 48М / 56М (с рейкой VZ554N).

🖥 Совместимость
Microsoft Visio 2013 / 2016 /
2019 / 2021 / Microsoft 365.
Формат: .vssx (Smart Shape).
Вставка перетаскиванием.

Технические характеристики Hager VU48UA

Верифицировано с оф. источника: hager.com, + технический паспорт VU48UA_7101_uk-UA.pdf (hager.com/ua). Проверено: 12.09.2026

Параметр Значение
Артикул VU48UA
Производитель Hager Electro GmbH & Co. KG, г. Блискастель, Германия
Серия VOLTA
EAN 3250616615618
Тип установки Внутренняя (в/у, встраиваемый)
Номинальная напряжение 400В AC
Номинальный ток 63А
Максимальные потери мощности (ΔT=20K) 27Вт
Количество модулей (базово) 48
Количество модулей (максимум) 56
Количество рядов 4
Модулей в ряду 12 (+2 на ряд)
Полумодулей на рейке клемм 96
Высота (внешняя) 755,5мм
Ширина (внешняя) 348мм
Глубина (внешняя) 94,5мм
Высота монтажного проёма 740мм
Ширина монтажного проёма 335мм
Глубина монтажного проёма 90мм
Степень защиты (IP) IP30
Класс изоляции Класс II
Испытание раскалённой проволокой 650°С
Дверь Одинарная, металлическая, непрозрачная
Замок двери Без замка (возможна установка VZ302N)
Момент затяжки клемм Мmax = 1,5Н·м (для 25мм² = 3Н·м)
Материал корпуса Пластик, RAL 9010
UV-стойкость Да (согласно паспорту)
Стандарт IEC/EN 61439-3 (DBO)

Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон модели электрического щита Hager Volta 48, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Hager Volta VU48UA выполнена в масштабе и с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Hager Volta исключено.

Область применения шаблона Visio Hager Volta VU48UA

Трафарет предназначен для следующих типов проектной документации:

  • Компоновочные схемы встраиваемых щитов квартир и домов — VU48UA с 48/56 модулями покрывает потребности квартир от студии до многокомнатных (30+ автоматов, УЗО, реле напряжения, АВР). Шаблон позволяет точно спланировать расположение всех устройств по рядам;
  • Проекты с детальным отображением клеммного хозяйства — в архив включены все типоразмеры клемм N/PE/P (6–26 мест) и перемычки. Проектировщик выбирает нужный типоразмер под количество групп и размещает клеммы в нижней части щита;
  • Визуализация для заказчика — вариант с дверью 50% прозрачности позволяет показать клиенту будущее заполнение щита без технических чертежей. Каждый автомат, реле и клемма на своём месте в масштабе;
  • Проектная и рабочая документация — однолинейные схемы + компоновочные чертежи щита в одном Visio-файле. Маркировка DBO по IEC/EN 61439-3 п.6.1 задаётся через Smart Data;

Для аналогичного построения компоновочных схем встраиваемых щитов квартир и домов смотрите Hager Volta 60 (щит электрический 60 модулей), Hager Volta 36 (щит электрический 36 модулей) или Hager Volta 24 (щит электрический 24 модулей). Для наполнения схемы доступны Hager RCBO 2P (дифавтомат ДАВ 1P+N / QuickConnect) или УЗО Hager RCD 2P. При построении компоновочной или однолинейной схемы применяются Smart-фигуры автоматов Hager MCS или Hager MBS, шаблон AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617, для соединения автоматов применяется гребенчатая шина Hager KB и другие шаблоны фигур каталога download.

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели. Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность. Вместе мы можем сделать больше!

🗜️ Состав архива для скачивания

Архив содержит один файл - Hager-Volta-VU48UA-Stencils.vssx
Внутри файла:

  • Каркас щита Hager Volta 48: VU48NK (VU48UA);
  • DIN рейка 48 модулей (+8): VZ554N;
  • Рамка декоративная не прозрачная: VZ114N;
  • Дверь не прозрачная: VZ124N;
  • Дверь прозрачность 50%: для удобства визуализации;
  • Держатель клемм Hager VZ708N;
  • N клеммы: KN06N; KN10N; KN14N; KN18N; KN22N; KN26N;
  • PE клеммы: KN06E; KN10E; KN14E; KN18E; KN22E; KN26E;
  • P клеммы: KN06P; KN10P; KN14P; KN18P; KN22P; KN26P;
  • Перемычки N/PE/P клемм: KN99N; KN99PE; KN99P.
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
