Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) Schneider Electric Linergy DS — винтовой распределительный блок серии Linergy производителя Schneider Electric (Франция). Предназначен для распределения питания в распределительных щитах: один входной кабель → несколько выходных подключений, с изоляцией между фазами. Стандарты: МЭК/EN 60947-7-1, МЭК/EN 61439-1 & 2.
Linergy DS выпускается в однополюсном исполнении 1P (125А, 160А, 250А) и четырёхполюсном 4P (100А и расширенные версии до 160А). Монтаж на стандартную DIN-рейку или монтажную панель. Совместим со щитами серий Prisma G, Prisma P, PrismaSet XS/S, Resi9 MP. Входные и питающие кабели подключаются к винтовым клеммам — жёсткие или гибкие с наконечником.
Дополнительно к блокам 4P предусмотрена опциональная нейтральная клеммная колодка LGYN трёх размеров (7, 12 или 15 подключений) — отдельная Smart-фигура в шаблоне Visio.
Подключение входных кабелей в этих двух моделях осуществляется с помощью боковых клемм (не фронтальных, как в стандартных). Это влияет на монтажное пространство в щите и способ прокладки кабелей. Необходимо учитывать при проектировании щита.
Производитель указывает: однополюсные распределительные блоки расположены рядом и могут быть соединены через второе входное отверстие для параллельного подключения. При проектировании в шаблоне Visio — одна Smart-фигура для каждого блока, располагаются рядом на схеме.
Что входит в шаблон Visio Schneider Electric Linergy DS

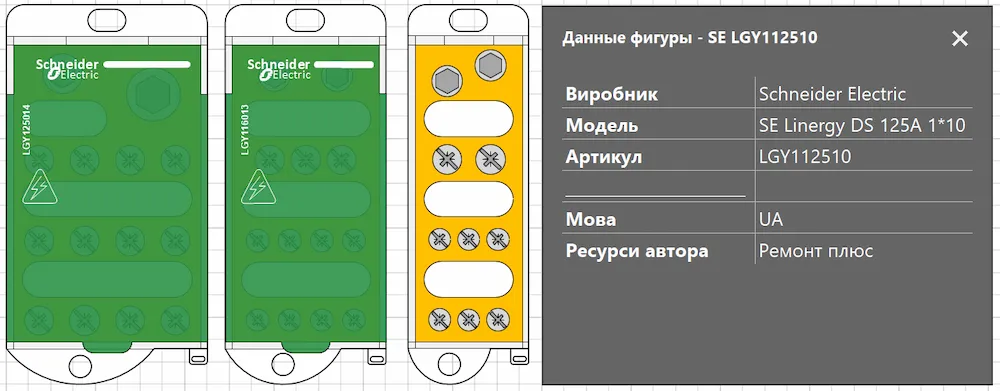

Архив содержит 7 Smart-фигур распределительных блоков и 3 Smart-фигуры нейтральных клеммных колодок LGYN. Все размеры фигур пропорциональны реальным габаритам устройств.

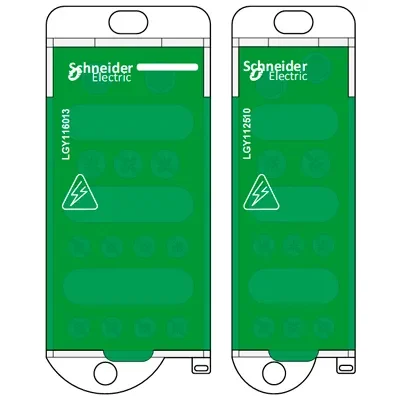

Однополюсные блоки 1P
| Артикул | Ток | Подкл. | Модулей | Размеры (В×Ш×Г) | Масса |
|---|---|---|---|---|---|
| LGY112510 | 125 А | 10 | 3 (×9мм) | 85×27×50,5 | 125 г |
| LGY116013 | 160 А | 13 | 4 (×9мм) | 85×36×50,5 | 163 г |
| LGY125014 | 250 А | 14 | 5 (×9мм) | 85×45×50,5 | 239 г |
Четырёхполюсные блоки 4P
| Артикул | Ток | Подкл. (4×N) | Модулей | Размеры (В×Ш×Г) | Масса | Ввод |
|---|---|---|---|---|---|---|

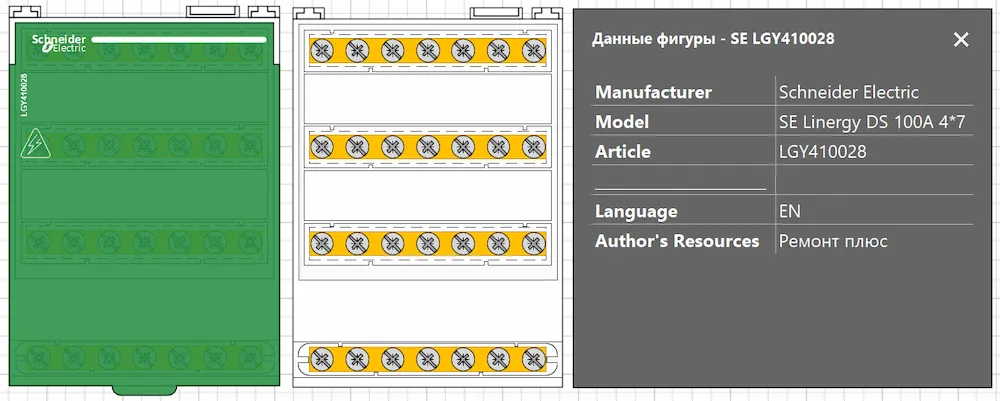

| LGY410028 | 100 А | 4×7 | 8 (×9мм) | 100×71×50,5 | 210 г | фронт |
| LGY412548 | 125 А | 4×12 | 14 (×9мм) | 100×126×50,5 | 390 г | фронт |
| LGY412560 | 125 А | 4×15 | 20 (×9мм) | 100×162×50,5 | 559 г | боковой ⚠ |

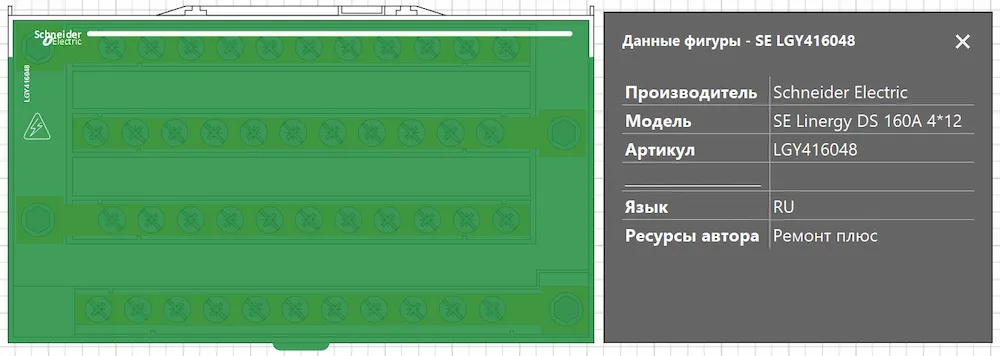

| LGY416048 | 160 А | 4×12 | 18 (×9мм) | 100×174×50,5 | 567 г | боковой ⚠ |
Нейтральные клеммные колодки LGYN (опция к 4P)
| Артикул | Подкл. | Размеры (В×Ш×Г) | Масса | Применение |
|---|---|---|---|---|
| LGYN1007 | 7 | 20×70×35 | 63 г | к LGY410028 |
| LGYN12512 | 12 | 20×125×35 | 111 г | к LGY412548, LGY416048 |
| LGYN12515 | 15 | 20×155×35 | 149 г | к LGY412560 |
ℹ Все артикулы проверены по каталогу Schneider Electric Acti9 2025 (Украина, стр. 284–288).
Нейтральная клеммная колодка LGYN заказывается отдельно от блока 4P. В шаблоне Visio — отдельная Smart-фигура, размещается рядом с блоком 4P.
Особенности Smart-фигуры Schneider Electric Linergy DS
Технические характеристики Schneider Electric Linergy DS
Параметры по производителю Schneider Electric: каталог + datasheet с se.com / tme.eu (2025).
| Параметр | Значение |
|---|---|
| Тип устройства | Винтовой распределительный блок (Кросс-модуль на дин рейку) |
| Производитель | Schneider Electric |
| Стандарты | МЭК/EN 60947-7-1, МЭК/EN 61439-1 & 2 |
| Номинальное напряжение изоляции (Ui) | 500В перем. тока |
| Номинальное рабочее напряжение (Ue) | 230В перем. тока (Ph/N) / 440В перем. тока (Ph/Ph) |
| Импульсное выдерживаемое напряжение (Uimp) | 8кВ |
| Номинальный ток 1P | 125А / 160А / 250А |
| Номинальный ток 4P | 100А / 125А / 160А |
| Частота сети | 50/60Гц |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Опорная температура | 40°C |
| Рабочая температура | −25°C до +55°C |
| Диэлектрическая прочность (МЭК/EN 60947-1) | 2500В перем. тока |
| Монтаж | DIN-рейка 35мм или монтажная панель |
| Шаг модуля | 9мм |
| Тип винтов клемм | PZ2 (Ø 5,5–9,5мм) / Hc (Ø 9,5–15,3мм) |
| Момент затяжки PZ2 | 2–2,5 Н·м (зависит от Ø) |
| Момент затяжки Hc | 4–14 Н·м (зависит от Ø) |
| Совместимые щиты | Prisma G, Prisma P, PrismaSet XS/S, Resi9 MP |
| Страна производства | Франция (COO: FR) |
Технические характеристики клемм Linergy DS
Источник: Schneider Electric «Acti9 — Каталог 2025» (Украина, стр. 285).
| PZ2 винт — Ø отверстия | 5,5 мм | 5,8 мм | 6 мм | 6,5 мм | 7,5 мм | 8,5 мм | 9 мм | 9,5 мм |
|---|---|---|---|---|---|---|---|---|
| Жёсткий кабель, мм² | 1,5–16 | 1,5–16 | 1,5–16 | 1,5–16 | 2,5–25 | 6–35 | 10–35 | 10–35 |
| Гибкий / с наконечником, мм² | 1,5–10 | 1,5–10 | 1,5–10 | 1,5–10 | 1,5–16 | 4–25 | 4–25 | 6–35 |
| Момент затяжки, Н·м | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 |
| Hc винт — Ø отверстия | 9,5 мм | 10 мм | 12 мм | 15,3 мм |
|---|---|---|---|---|
| Жёсткий кабель, мм² | 10–35 | 1,5–50 | 25–70 | 35–120 |
| Гибкий / с наконечником, мм² | 6–35 | 1,5–35 | 16–50 | 25–95 |
| Момент затяжки, Н·м | 8 | 4 | 1P:9 / 4P:5 | 14 |
Используя предопределённые фигуры Microsoft Visio, вы можете быстро создавать понятные однолинейные и компоновочные схемы щитов. Применив стенсил Visio Schneider Electric Linergy DS, вы сможете точно визуализировать компоновку системы с учётом реальных габаритов и автоматически получить спецификацию оборудования. Все фигуры выполнены в масштабе с высокой точностью деталей.
Область применения шаблона Schneider Electric Linergy DS
Трафарет предназначен для следующих типов проектной документации:
- Распределительный щит с одним мощным вводным кабелем → несколько групп потребителей. Linergy DS принимает один кабель большого сечения на вход и распределяет его на 7–28 выходных подключений меньшего сечения. Типичная позиция на схеме Visio: после вводного автомата, до групповых автоматов.
- Щиты серий Prisma G, Prisma P, PrismaSet XS/S, Resi9 MP. Linergy DS сертифицирован для установки в эти линейки Schneider Electric. На однолинейной схеме фигура Linergy DS размещается в обвязке соответствующего щита.
- Многофазные схемы — однополюсные блоки 1P на каждую фазу. Три блока LGY112510/116013/125014, расположенные рядом и соединённые параллельно по входу, образуют трёхфазный распределительный узел. В Visio — три отдельные Smart-фигуры 1P рядом.
- Нейтральная шина — блок 4P + LGYN. Четырёхполюсный блок LGY4xxx обеспечивает распределение по L1/L2/L3/N. Нейтральная колодка LGYN добавляется рядом как отдельная Smart-фигура — для увеличения числа подключений нейтрального проводника.
- Крупные объекты с токами 125–250А. LGY125014 (250А, 14 подключений) закрывает задачу питания мощных групп потребителей в коммерческих и промышленных объектах. На схеме Visio — масштабная фигура шириной 45мм (5 модулей × 9мм).
- Компоновочные и однолинейные схемы щитов в Microsoft Visio — точный масштаб каждой физической платформы, без риска исказить компоновку щита неверным габаритом.
Альтернативный распределительный блок на DIN-рейку от Hager KJ02D (кросс-модуль на дин рейку 1P 125А). Гребенчатая шина соединительная для автоматов Hager KB (шаг контактов (пинов) 17,5 мм).
При построении компоновочной или однолинейной схемы применяются Smart-фигуры Hager RCD 4P (УЗО 6кА тип A и S, 30–500мА, QuickConnect и Bi-Connect), автоматический выключатель Schneider Acti9 iC60N или Hager MCN / MBN. Шаблон AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617, реле напряжения ZUBR Dt, трафарет реле напряжения с контролем тока ZUBR MF2 и всеми шаблонами фигур каталога download.
