Трафарет Visio: Hager RCD 4P — УЗО 6кА тип A и S, 30–500мА, QuickConnect и Bi-Connect
  • Версия 1.0.0
  • Скачать 6
  • Размер файла 70,6 KB
  • Количество файлов 0
  • Дата создания 29.09.2025
  • Последнее обновление 22.05.2026
  • Рекомендуемый взнос $2.5

❤ Ваша поддержка бесценна и помогает Детям

Smart-фигуры для Microsoft Visio — профессиональный шаблон (.vssx) серии Hager RCD 4P для проектирования трёхфазных распределительных щитов жилых, коммерческих и промышленных объектов.
Hager RCD 4P — это четырёхполюсные модульные устройства защитного отключения (УЗО) с отключающей способностью 6 кА, типами защиты A и S (селективный), током утечки от 30 до 500 мА, производства Hager (Франция). Применяются для защиты людей и животных от поражения электрическим током, а также для противопожарной защиты в трёхфазных сетях 3P+N 230/400 В.

Smart-фигура точно воспроизводит внешний вид четырёхполюсного УЗО Hager с шириной корпуса 70 мм (4 модуля), содержит активные точки привязки клемм, встроенные данные Smart Data и позволяет выбирать модель, ток утечки и тип подключения через свойства фигуры.

⚠️ Важно для проектировщиков: Серии CNA и CPA — это тип S (селективный), а не тип A. Селективное УЗО имеет выдержку времени и предназначено для установки перед групповыми УЗО типа A — для обеспечения избирательности. Путать тип A и тип S в проекте недопустимо. В Smart Data каждой фигуры тип защиты указан корректно.

Что входит в шаблон

Один файл .vssx содержит две Smart-фигуры: Bi-Connect (винтовые клеммы) и QuickConnect (безвинтовые клеммы на входе). Выбор модели, тока утечки и типа защиты — через свойства фигуры. Все 18 исполнений в одном файле. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.

Содержимое

Серия с Bi-Connect клеммами — тип A

Артикул Ін, А Idn Тип Клеммы
CDA425D 25 30 мА A Bi-Connect
CDA440D 40 30 мА A Bi-Connect
CDA463D 63 30 мА A Bi-Connect
CEA440D 40 100 мА A Bi-Connect
CEA463D 63 100 мА A Bi-Connect
CFA425D 25 300 мА A Bi-Connect
CFA440D 40 300 мА A Bi-Connect
CFA463D 63 300 мА A Bi-Connect
CGA425D 25 500 мА A Bi-Connect
CGA440D 40 500 мА A Bi-Connect
CGA463D 63 500 мА A Bi-Connect

Серия с Bi-Connect клеммами — тип S (селективный)

Артикул Ін, А Idn Тип Клеммы
CNA440D 40 100 мА S (сел.) Bi-Connect
CNA463D 63 100 мА S (сел.) Bi-Connect
CPA440D 40 300 мА S (сел.) Bi-Connect
CPA463D 63 300 мА S (сел.) Bi-Connect

Серия с QuickConnect клеммами — тип A

Артикул Ін, А Idn Тип Клеммы
CDS425D 25 30 мА A QuickConnect
CDS440D 40 30 мА A QuickConnect
CDS463D 63 30 мА A QuickConnect

ℹ️ Примечание по клеммам серии CDS (QuickConnect): QuickConnect-клемма установлена только на входе (питание) для подключения к фазной шине. Отходящие клеммы (нагрузка) — стандартные винтовые. Это отличает CDS от MBS/MCS где QC на нагрузочной стороне.

Download MS-Visio template Model УЗО Hager 4P | Фигуры электрики Hager УЗО 4Р | Фигуры электрики визио УЗО Hager

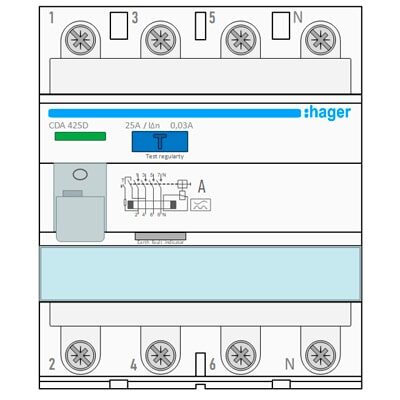

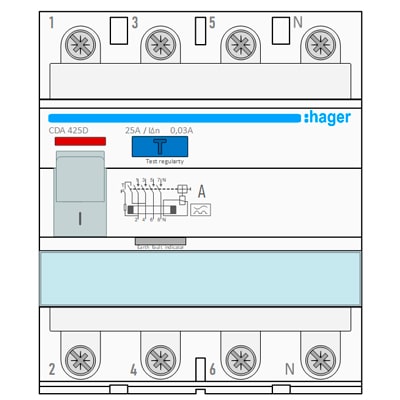

Фигура УЗО Hager 4P

Download MS-Visio template Model Hager 4P Quickconnect | Фигуры электрики Hager УЗО 4Р | Фигуры электрики визио УЗО Hager

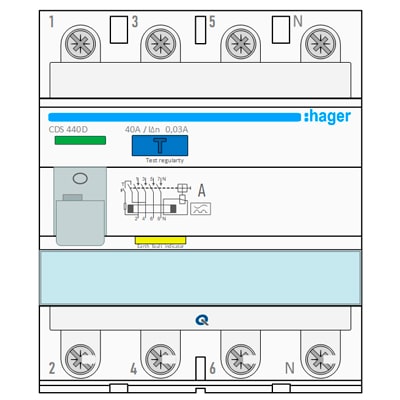

УЗО Hager 4P Quickconnect

Особенности Smart-фигуры

⚡

Активные точки подключения

Клеммы 4×вход (L1/L2/L3/N) и 4×выход — активные точки привязки Visio. Схема не разрывается при перемещении фигуры.

⚙️

Выбор модели через свойства

18 исполнений: выбор тока утечки (30/100/300/500 мА), типа защиты (A / S) и технологии клемм (Bi-Connect / QC) через свойства фигуры.

📊

Smart Data с типом защиты

Тип A и тип S корректно разделены в Smart Data. Idn (30–500 мА) прописан для каждой модели — нет путаницы в автоматических спецификациях.

📐

Точный масштаб 70мм

4 модуля = 70 мм ширины. Отображено точно — в компоновке щита сразу видно занимаемое место на DIN-рейке.

🔌

Bi-Connect и QuickConnect

Два варианта клемм визуально отличаются в фигуре — проектировщик сразу видит тип подключения в плане щита.

📋

SVG-вектор

Корректная печать на A3/A2. Совместимо с оформлением ГОСТ 2.710-81 / IEC 60617 и шаблоном AutoMarker.

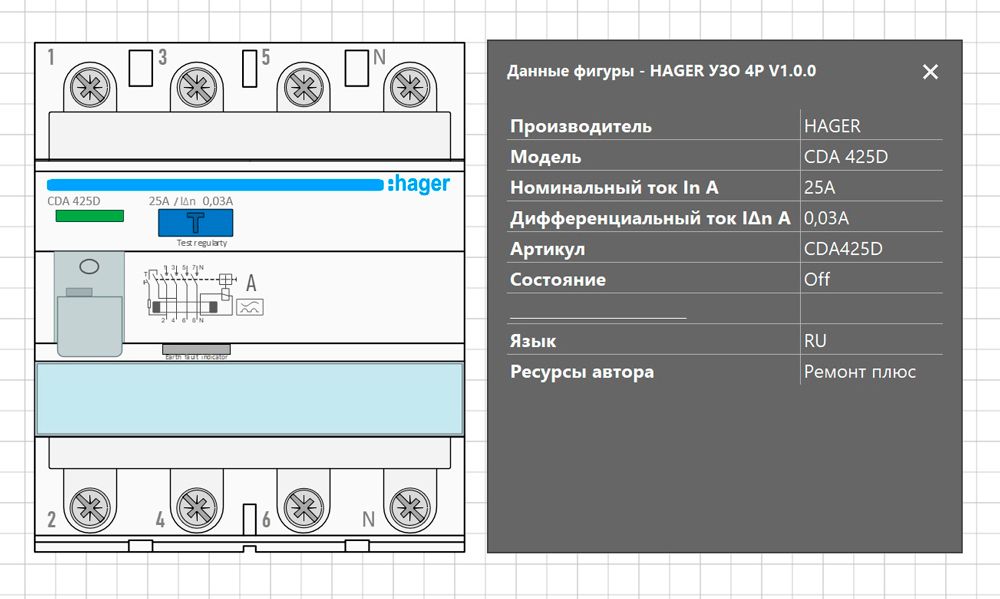

Hager RCD 4P Smart-фигура в Microsoft Visio с данными Smart Data
Hager RCD 4p Visio Stencil Smart-shape

Технические характеристики Hager RCD 4P

Параметры подтверждены на hager.com (DE/AT), официальном PDF-каталоге Hager (2025) и datasheet assets.hager.com (2024–2025).

Параметры

Параметр Значение
Стандарт DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11)
Номинальное напряжение Ue 230 / 400 В ~
Напряжение изоляции Ui 500 В
Импульсное напряжение Uimp 4 кВ
Частота 50 Гц
Количество полюсов 4 (3P+N)
Отключающая способность Icn 6 кА
Номинальный ток In 25 / 40 / 63 А
Ток утечки Idn 30 / 100 / 300 / 500 мА
Тип защиты A — переменные и пульсирующие токи утечки
S (селективный) — с выдержкой времени, для CNA/CPA
Технология подключения Bi-Connect (CDA/CEA/CFA/CGA/CNA/CPA) — винтовые
QuickConnect вход + винт выход (CDS)
Сечение проводника многожильного 1–16 мм²
Сечение проводника однопроволочного 1–25 мм²
Количество модулей на DIN-рейке 4 × 17,5 мм
Ширина (Ш) 70 мм
Высота (В) 83 мм
Глубина (Г) 70 мм (Bi-Connect) / 68 мм (QuickConnect)
Степень защиты IP2x (DIN VDE 0106 Teil 100)
Монтаж DIN-рейка EN 60715 (TH35)
Рабочая температура −25…+40 °С
Подключение питания Сверху или снизу (двустороннее)
Возможность пломбирования Да
Маркировочное поле Да (на корпусе)
Дополнительные устройства Да — монтаж без инструмента
Потери мощности (CDA440D, 40А) 11,8 Вт
Место производства Франция
Сертификаты CE, VDE, ÖVE

Схема выбора модели

Три вопроса — и нужная модель определена.

Шаг 1. Тип защиты: Нужна избирательность (УЗО перед группой УЗО)? → S (CNA/CPA). Стандартная защита людей и от пожара? → A (CDA/CEA/CFA/CGA/CDS)

Шаг 2. Ток утечки Idn:

Idn Применение Серия
30 мА Защита людей — жилые помещения, ванные, кухни, розеточные группы. Обязательный минимум по ПУЭ для жилья CDA, CDS
100 мА Групповая защита + избирательность. Вводное УЗО перед группой 30 мА устройств. Коммерческие объекты CEA / CNA (S)
300 мА Противопожарная защита. Вводное УЗО перед щитом, защита кабельных трасс, промышленные объекты CFA / CPA (S)
500 мА Противопожарная защита с высоким допустимым фоновым током утечки. Промышленные объекты с большим количеством оборудования CGA

Шаг 3. Технология подключения: Серийное производство щитов с фазными шинами, ускоренный монтаж → CDS (QuickConnect). Стандартный монтаж, возможность подтяжки клемм → CDA/CEA/CFA/CGA (Bi-Connect).

ℹ️ Тип A vs тип S — в чём разница: Тип A срабатывает мгновенно при появлении тока утечки. Тип S (селективный) имеет выдержку времени 40–200 мс — это позволяет групповым УЗО типа A сработать первыми при неисправности в отходящей цепи, а вводное УЗО типа S остаётся включённым. Без селективного УЗО на вводе при утечке в одной группе отключается весь щит.

Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.Применив шаблон Hager RCD 4P (УЗО), Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Hager выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Hager исключено. Все нацелено на удобство и простоту творчества.

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

  • Однолинейные схемы трёхфазных вводных щитов квартир, коттеджей и частных домов — вводное УЗО 4P перед групповыми автоматами;
  • Схемы этажных и секционных щитов многоквартирных домов — 4P УЗО на каждую квартиру;
  • ЭС и ЭМ схемы трёхфазных распределительных щитов коммерческих объектов;
  • Схемы систем с избирательной защитой (CNA/CPA тип S) — двухуровневая УЗО-защита;
  • Схемы промышленных объектов с противопожарным УЗО 300/500 мА на вводе;
  • Технические задания и коммерческие предложения на электромонтажные работы.

Хорошо сочетается со Smart-фигурами Hager MCN / MCS (автоматы), Hager MBN / MBS (автоматы характеристики B), Hager ACA/ADA/AFA (дифавтоматы), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617.

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл — Hager-RCD-4P-Stencils.vssx
Внутри файла одна Smart-фигура:

  • Hager RCD 4P Bi-Connect — 15 исполнений: CDA (30 мА A), CEA (100 мА A), CFA (300 мА A), CGA (500 мА A), CNA (100 мА S), CPA (300 мА S);
  • Hager RCD 4P QuickConnect — 3 исполнения: CDS 30 мА тип A (25А / 40А / 63А);
  • 3 состояния — On / Test / Off для каждой фигуры;
  • Smart Data — Idn, тип A/S, клеммы Bi-Connect/QC, Icn 6 кА для каждой модели;
  • Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
