Экономит 1–2 часа черчения Получить .vssx по email
Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) серии Hager MCN для проектирования распределительных щитов жилых, коммерческих и промышленных объектов.
Серия MCN - это модульные автоматические выключатели характеристики C с винтовыми клеммами, отключающей способностью 6 кА, производства Hager. Применяются для защиты кабелей и проводников от перегрузок и токов короткого замыкания в сетях 230/400 В переменного тока. Самая массовая серия Hager для бытовых и коммерческих щитов - характеристика C оптимальна для розеточных групп, освещения и нагрузок с умеренными пусковыми токами.

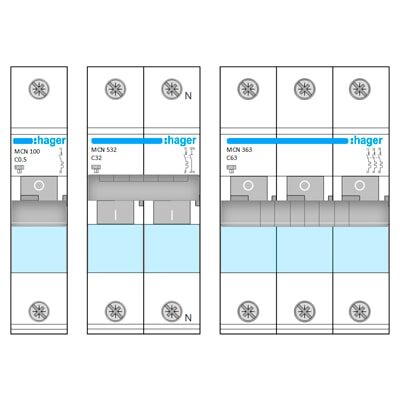

Smart-фигура точно воспроизводит внешний вид 1-полюсного, 2-полюсного, 3-полюсного и 4-полюсного исполнений MCN, содержит активные точки привязки клемм, встроенные данные Smart Data и позволяет выбирать номинальный ток через свойства фигуры - без переключения между файлами.
Что входит в шаблон
Один файл .vssx содержит четыре Smart-фигуры: 1P, 2P, 3P и 4P исполнения с выбором номинального тока через свойства фигуры. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.
| Артикул | Исполнение | Ток, А | Модулей (17,5 мм) |
|---|---|---|---|
| MCN1xx | 1-полюсное | 0,5 / 1 / 2 / 3 /4 / 6 / 10 / 13 / 16 / 20 / 25 / 32 / 40 / 50 / 63 | 1 |
| MCN2xx | 2-полюсное | 0,5 / 1 / 2 / 3 /4 / 6 / 10 / 13 / 16 / 20 / 25 / 32 / 40 / 50 / 63 | 2 |
| MCN3xx | 3-полюсное | 0,5 / 1 / 2 / 3 /4 / 6 / 10 / 13 / 16 / 20 / 25 / 32 / 40 / 50 / 63 | 3 |
| MCN4xx | 4-полюсное | 0,5 / 1 / 2 / 3 /4 / 6 / 10 / 13 / 16 / 20 / 25 / 32 / 40 / 50 / 63 | 4 |
| MCN5xx | 1P+N | 0,5 / 1 / 2 / 3 /4 / 6 / 10 / 13 / 16 / 20 / 25 / 32 / 40 / 50 / 63 | 2 |
ℹ️ Примечание для проектировщиков: Серия MCN отличается от серии MCS исключительно технологией подключения - MCN имеет винтовые клеммы, MCS - QuickConnect (самозажимные безвинтовые). Электрические и защитные характеристики идентичны. Аналог с характеристикой B - серия MBN (винтовые) или MBS (QuickConnect).
1-полюсные (MCN1xx)
MCN100 MCN101 MCN102 MCN103 MCN104 MCN106 MCN110 MCN113 MCN116 MCN120 MCN125 MCN132 MCN140 MCN150 MCN1632-полюсные (MCN2xx)
MCN200 MCN201 MCN202 MCN203 MCN204 MCN206 MCN210 MCN213 MCN216 MCN220 MCN225 MCN232 MCN240 MCN250 MCN2633-полюсные (MCN3xx)
MCN300 MCN301 MCN302 MCN303 MCN304 MCN306 MCN310 MCN313 MCN316 MCN320 MCN325 MCN332 MCN340 MCN350 MCN3634-полюсные (MCN4xx)
MCN400 MCN401 MCN402 MCN403 MCN404 MCN406 MCN410 MCN413 MCN416 MCN420 MCN425 MCN432 MCN440 MCN450 MCN463Активные точки подключения
Выбор номинала и полюсности
Масштабируемый вектор
Корректная печать на A3/A2 без потери чёткости.
ГОСТ-совместимое оформление.
Smart Data
Точная маркировка клемм
Сверяться с мануалом при черчении не нужно.
Поле маркировки
Технические характеристики Hager MCN
Параметры серии MCN (характеристика C, 6 кА, винтовые клеммы). Ключевые значения встроены в Smart Data фигуры.
| Параметр | Значение |
|---|---|
| Стандарт | EN 60898-1 / IEC 60898-1 (DIN VDE 0641-11) |
| Номинальное напряжение Ue | 230 / 400 В ~ |
| Номинальное напряжение изоляции Ui | 500 В |
| Номинальное импульсное напряжение Uimp | 4 кВ |
| Характеристика расцепления | C (5–10 × In) |
| Номинальный ток In | 0,5 / 1 / 2 / 3 /4 / 6 / 10 / 13 / 16 / 20 / 25 / 32 / 40 / 50 / 63 А |
| Номинальная отключающая способность Icn | 6 кА (по EN 60898-1) |
| Класс ограничения энергии | 3 |
| Частота | 50 / 60 Гц |
| Технология подключения | Винтовые клеммы (Bi-Connect: гребенчатая или вильчатая фазная шина) |
| Сечение проводника многожильного | 1–25 мм² |
| Сечение проводника однопроволочного | 1–35 мм² |
| Степень защиты корпуса | IP20 |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Количество полюсов | 1P, 2P, 3P, 4P, 1P+N |
| Количество модулей на DIN-рейке | 1P → 1 × 17,5 мм; 2P/1P+N → 2 × 17,5 мм; 3P → 3 × 17,5 мм; 4P → 4 × 17,5 мм |
| Глубина (Г) | 70 мм |
| Высота (В) | 83 мм |
| Монтаж | DIN-рейка EN 60715 (TS 35) |
| Рабочая температура | −25…+70 °С |
| Маркировочный шильдик | Да (с прозрачной защитной крышкой) |
| Возможность пломбирования | Да |
| Установка дополнительных устройств | Да (блок-контакты MZ201/MZ202, расцепители MZ203–MZ206, MZ209) |
| Сертификации | CE, VDE, ÖVE, SEMKO |
⚠️ Потери мощности (Вт/полюс при номинальном токе):
6А-1,3Вт 10А-1,9Вт 13А-2,3Вт 16А-2,3Вт 20А-2,8Вт 25А-3,2Вт 32А-3,8Вт 40А-4,0Вт 50А-4,5Вт 63А-5,1Вт
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:
- Однолинейные схемы вводных и групповых щитов жилых домов, квартир, коттеджей - MCN характеристики C является стандартом для розеточных и осветительных групп;
- ЭС и ЭМ схемы распределительных щитов коммерческих и промышленных объектов (1P, 2P, 3P, 4P исполнения);
- Схемы трёхфазных щитов на основе MCN3xx и MCN4xx для ввода и отходящих групп;
- Документация на щиты с 1P+N автоматами MCN5xx - однофазные цепи с коммутацией нейтрали;
- Технические задания и коммерческие предложения на электромонтажные работы;
- Схемы щитов в системах коммерческой автоматизации, вентиляционного оборудования, ИБП, освещения.
Хорошо сочетается со Smart-фигурой трафарета ГОСТ 2.710-81 / IEC 60617, шаблоном AutoMarker, ZUBR CV2 и Hager SFB/SFH
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - Hager-MCN-Stencils.vssx
Внутри файла набор из 4 Smart-фигур:
- Hager MCN 1P - 1-полюсный автоматический выключатель, 15 номиналов: 0.5A; 1A; 2A; 3A; 4A; 6А; 10А; 13А; 16А; 20А; 25А; 32А; 40А; 50А; 63А;
- Hager MCN 2P - 2-полюсный автоматический выключатель, 30 номиналов (2 серии): 0.5A; 1A; 2A; 3A; 4A; 6А; 10А; 13А; 16А; 20А; 25А; 32А; 40А; 50А; 63А;
- Hager MCN 3P - 3-полюсный автоматический выключатель, 15 номиналов: 0.5A; 1A; 2A; 3A; 4A; 6А; 10А; 13А; 16А; 20А; 25А; 32А; 40А; 50А; 63А;
- Hager MCN 4P - 4-полюсный автоматический выключатель, 15 номиналов: 0.5A; 1A; 2A; 3A; 4A; 6А; 10А; 13А; 16А; 20А; 25А; 32А; 40А; 50А; 63А;
- Smart Data - встроены ключевые параметры серии MCN для автоотчётов;
- Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
- Совместимость - работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
Как можно скачать Ваши шаблоны??
Для скачивания Бесплатного шаблона, вводите свою почту и имя(для приличия).
Вам на @-почту приходит ссылка для скачивания архива.
Щелкаете по ссылке и забираете архив RAR с шаблоном выбранной модели.
Важно! Ссылка для скачивания «живая» в течении 5 минут. Это сделано намерено, для защиты от ботов 🙁
Если Вы хотите какой либо шаблон за «донат» и готовы сделать небольшое пожертвование на помощь тяжелобольным детям?
Во всплывающем окне вводите свою почту и имя(для Уважения).
Получаете обратное письмо с видами и формами для пожертвования в размере 2,5 доллара США(в эквиваленте)
Или сколько хотите, но не менее $2.5
После доната, присылаете скрин взноса и получите выбранный шаблон модели или пакет моделей (зависит от Вашей заинтересованности)
Да это не мгновенное скачивание, но — Помогать слабым — это удел сильных.
В архиве находится 75 автоматов, верно?
Все верно.
В шаблон входит 4-ре фигуры.
Три фигуры 1Р/3Р/4Р, вмещают по 15-ть моделей.
Шаблон 2Р, совмещает 30-ть номиналов АВ Hager MCN.
