Экономит 1–2 часа черчения Получить .vssx по email
Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) Novatek-Electro PEF-305 для проектирования систем бесперебойного однофазного электроснабжения от трёхфазной сети.
PEF-305 — это электронный автоматический переключатель фаз с микропроцессорным управлением. Устройство автоматически выбирает фазу с наилучшими параметрами из трёх доступных (L1/L2/L3) и подаёт её на однофазную нагрузку до 16А (AC1). Время переключения — ≈150 мс. Фаза L1 является приоритетной. Производство — Novatek-Electro (Одесса, Украина). Новинка 2025 года в линейке переключателей фаз Novatek-Electro.

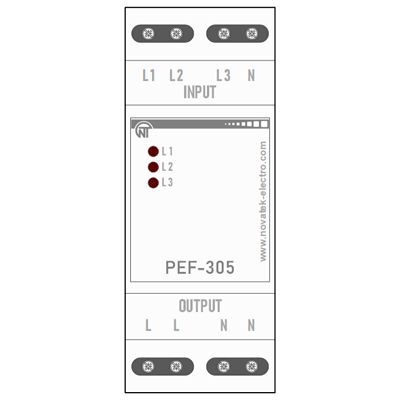

Трафарет Visio точно воспроизводит внешний вид PEF-305 с габаритами 90×35×66 мм (2 модуля DIN), содержит активные точки привязки клемм входа (L1/L2/L3/N) и выхода (L-out/N), встроенные данные Smart Data и два состояния (работа/отключение) через свойства фигуры.
Клеммы и схема подключения

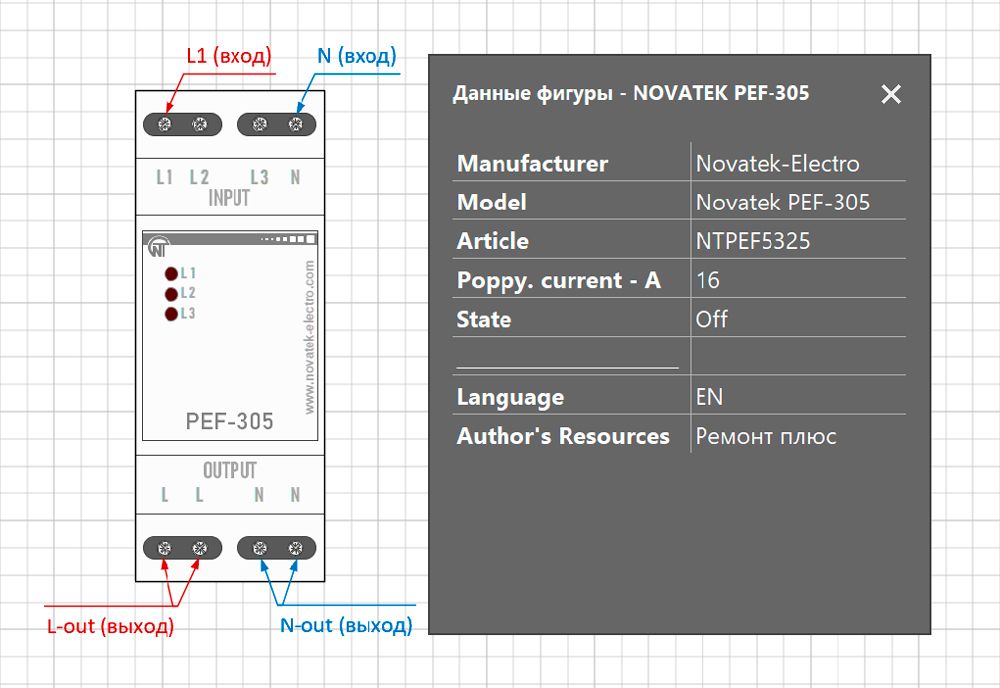

Все клеммы PEF-305 отображены в Smart-фигуре с точными подписями по официальному мануалу (рис. 2 — схема подключения):
L1 (вход)
L2 (вход)
L3 (вход)
N (вход)
L-out (выход)
N-out (выход)
Особенности Smart-фигуры
Активные точки подключения
Индикация активной фазы
Точный масштаб 2 модуля
Smart Data
Фиксированные уставки
Маркировка «Новинка»
Технические характеристики Novatek-Electro PEF-305
Параметры по официальному мануалу Novatek-Electro PEF-305 (таблица 2.1) и странице производителя novatek-electro.com. Все значения верифицированы из первичного источника.
Параметр
Значение
Назначение
Автоматический электронный переключатель фаз (АВР)
Стандарты
PN-EN 60669-1, PN-EN 60669-2-1, PN-EN 61000-4-2/3/4/5/6/11
Номинальное входное напряжение
3×230В AC + N (50 Гц)
Номинальное выходное напряжение
230В AC
Максимальный ток нагрузки
16А (класс AC1 — резистивная нагрузка)
Порог переключения фаз
<180В AC (заводская уставка, нерегулируемая)
Порог обратного включения
>190В AC (гистерезис 10В)
Время переключения
≈150мс (заводская уставка, нерегулируемая)
Приоритетная фаза
L1 (при восстановлении L1 — автовозврат)
Погрешность измерения напряжения
< 1%
Собственное потребление
1,7Вт / 3,8ВА (на три фазы суммарно)
Сечение проводника
0,2–2,5 мм²
Класс защиты от поражения током
II (двойная изоляция)
Категория перенапряжения
II
Степень загрязнения
II
Степень защиты корпуса
IP20
Монтаж
DIN-рейка 35 мм (TH35), 2 модуля
Ширина (Ш)
35мм (2 × 17,5мм)
Высота (В)
90мм
Глубина (Г)
66мм
Масса
140г (0,14кг)
Рабочая температура
−20…+45 °С
Атмосферное давление
84–106,7 кПа
Относительная влажность (при +25°С)
30–80%
Положение монтажа
Любое
Код товара
NTPEF5325
Цена
53€ (novatek-electro.com)
Гарантия
5 лет
Место производства
Одесса, Украина
Система качества
ISO 9001:2008
Алгоритм работы PEF-305
По официальному мануалу (раздел 3.2) устройство работает по следующему приоритетному алгоритму:
Активная фаза
Условие
Действие
L1 (приоритет)
U(L1) > 180В
Нагрузка питается от L1. Возврат на L1 автоматический при восстановлении.
L2
U(L1) < 180В, U(L2) > 180В
Переключение на L2 за ≈150мс. При восстановлении L1 — автовозврат на L1.
L3
U(L1) < 180В, U(L2) < 180В, U(L3) > 180В
Переключение на L3 за ≈150 мс. При восстановлении L1 — автовозврат.
Нет фазы
Все три фазы < 180В
Нагрузка отключена. Повторное подключение — при U > 190В на любой фазе.
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:

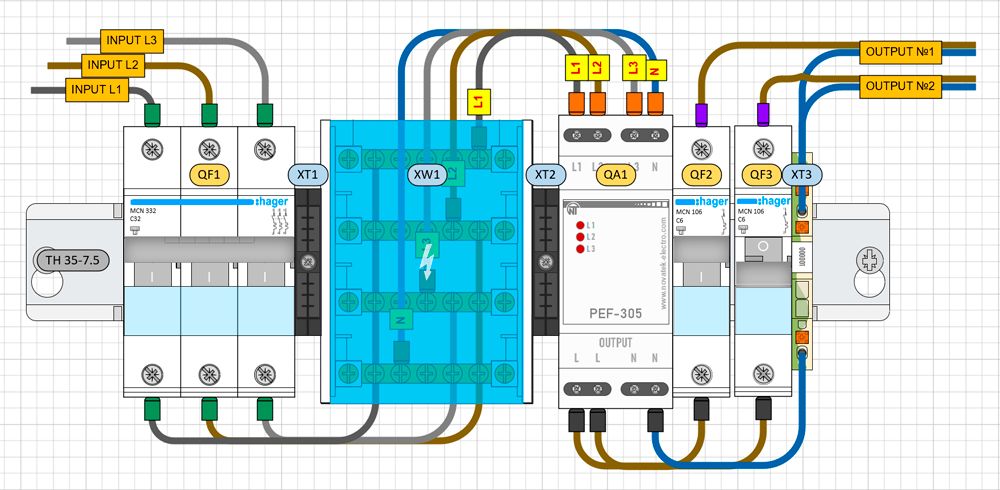

- Однолинейные схемы щитов с трёхфазным вводом и однофазной нагрузкой — PEF-305 как устройство автоматического выбора лучшей фазы;
- Схемы резервного электроснабжения частных домов, офисов, производственных объектов от трёхфазной сети;
- Схемы серверных комнат, медицинского оборудования, заправочных станций — объектов с повышенными требованиями к бесперебойности;
- Схемы промышленной автоматики с однофазными нагрузками при трёхфазном вводе;
- Технические задания и коммерческие предложения на электромонтажные работы с трёхфазными системами.
Хорошо сочетается со Smart-фигурами ZUBR D2 (реле напряжения), Novatek-Electro 240t/263t (реле напряжения), PH-301/302/311 (реле контроля фаз), EM-129 (электросчетчик), Hager SBN (выключатель нагрузки), Hager MCN/MCS (автоматы), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617.
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - Novatek-PEF-305-Stencils.vssx
Внутри файла одна Smart-фигура:
- Novatek-Electro PEF-305 — электронный переключатель фаз, 2 модуля DIN (35 мм), 6 активных клемм;
- 2 состояния — Работа (активная фаза выбрана) / Нет фазы (все фазы ниже порога);
- Smart Data — порог 180В, время 150 мс, гистерезис 10В, приоритет L1, 16А AC1, −20…+45°С, код NTPEF5325;
- Активные клеммы — L1, L2, L3, N (входы) + L-out, N-out (выходы);
- Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
