Трафарет Visio: Tomzn TOQ6-63/2P Автомат ввода резерва на DIN-рейку
  • Версия 1.0.0
  • Скачать 1
  • Размер файла 78.7 KB
  • Количество файлов 0
  • Дата создания 27.03.2026
  • Последнее обновление 22.06.2026
  • Рекомендуемый взнос $2.5

❤ Ваша поддержка бесценна и помогает Детям

Tomzn TOQ6-63/2P и TOQ6-63PV/2P — однофазные двухполюсные автоматы ввода резерва (АВР) на DIN-рейку. Производитель: Zhejiang Tongzheng Electric Co., Ltd. (торговая марка TOMZN, г. Вэньчжоу, провинция Чжэцзян, Китай). Номинальный ток: 63А. Сеть: 1ф+N, 220–240В AC, 50/60 Гц. Монтаж на DIN-рейку 35 мм, 4 модуля.

Шаблон Visio (стенсил) содержит 1 фигуру с вариативностью двух моделей: TOQ6-63/2P и TOQ6-63PV/2P — переключение через Smart Data. Smart-фигура с активными точками подключения (UI/N2/A2, UII/N1/A1, LOAD), управляющими пиктограммами Auto/Manual, UI/UII, On/Off и LED-индикацией состояния.

⚠️ TOQ6-63/2P и TOQ6-63PV/2P — НЕ взаимозаменяемы.
Это принципиально разные устройства с противоположной логикой приоритетов: TOQ6-63/2P предназначен для пары сеть + генератор, TOQ6-63PV/2P — для пары инвертор/СЭС + сеть.
Установка не той модели приведёт к неправильному приоритету источников и возможному повреждению оборудования.
⚠️ TOQ6-63/2P — НЕ для инверторов и СЭС.
Официальное предупреждение производителя (tomznelectric.com): «Only for city power and Generator, not for PV system and Inverter».
Для работы с инвертором или фотовольтаической системой используйте только модель TOQ6-63PV/2P.
⚠️ TOQ6-63PV/2P — сторона B (сеть) должна быть подключена.
Официальное предупреждение производителя: «The B Side must power on if use this PV type, because the voltage of the inverter is not stable». Устройство не работает корректно если сторона B (сеть) обесточена.
⚠️ Переключение НЕ бесперебойное — есть кратковременный разрыв.
Несмотря на надпись «Uninterrupted» в маркетинговом названии, при переключении между источниками питание прерывается менее чем на 50 мс. Для чувствительного оборудования (серверы, медтехника) этого может быть достаточно для перезагрузки. Официально указано: «Noted: power will be interrupted when Switching».

Что входит в шаблон Visio TOQ6-63/2P

Архив содержит 1 Smart-фигуру с вариативностью двух моделей:

устройство Тип АВР Источник A (приоритет) Источник B (резерв)
TOQ6-63/2P Сеть + Генератор 🏙 Сеть (City Power) ⚡ Генератор
TOQ6-63PV/2P
 Инвертор/СЭС + Сеть ☀ Инвертор / СЭС 🏙 Сеть (резерв)
ℹ️ Обе модели имеют идентичный корпус и габариты — 4 модуля на DIN-рейке. Логика приоритетов противоположна: у TOQ6-63/2P приоритет на стороне городской сети (UI), у TOQ6-63PV/2P — на стороне инвертора (A). Переключение модели в шаблоне Visio осуществляется через поле «Модель» в Smart Data.
ℹ️ Рекомендуемый ток нагрузки.
При номинале 63А производитель рекомендует нагружать не более 40–50А (около 10 кВт) для длительной работы, особенно при индуктивной нагрузке (насосы, холодильники, кондиционеры). Это соответствует стандартной практике деrating 80% для коммутационных аппаратов.
ℹ️ Контроль напряжения: только одна фаза A.
Устройство контролирует напряжение только на фазном проводнике стороны А (основной источник). При пропадании напряжения или обрыве фазы — переключение на резервный источник. Контроль нуля (N) не осуществляется в режиме мониторинга, однако оба светодиода UI и UII мигают при обрыве нулевого проводника.

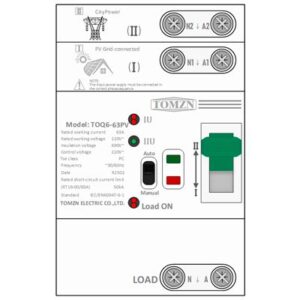

Download MS-Visio template stencils АВР Tomzn TOQ6-63PV/2P | Фигуры электрики АВР Tomzn TOQ6-63PV 2P | Шаблон электрики Tomzn для Майкрософт Визио
АВР Tomzn TOQ6-63PV/2P

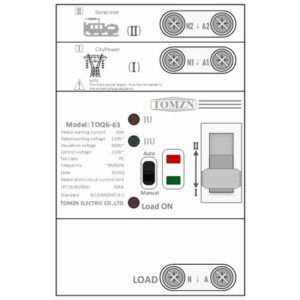

Download MS-Visio template stencils АВР Tomzn TOQ6-63/2P | Фигуры электрики АВР Tomzn TOQ6-63PV/2P | Шаблон АВР Tomzn для Майкрософт Визио
АВР Tomzn TOQ6-63/2P

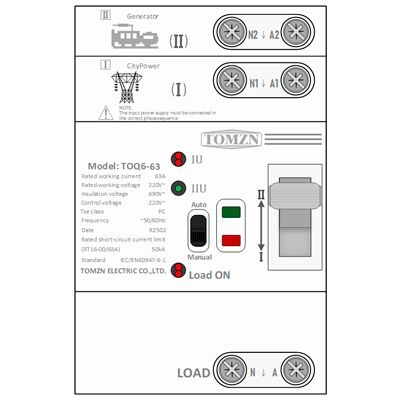

Особенности Smart-фигуры TOQ6-63/2P

🔌

Активные точки подключения

UI (L+N основной источник), UII (L+N резервный источник), LOAD (L+N нагрузка) — шесть клемм с активными точками. Провода присоединяются без смещения.

🏷️

Smart Data

Модель, Тип (Сеть+Ген / Инвертор+Сеть), Ток (А), Напряжение (В), Режим (Auto/Manual), IP, Габариты (мм), Позиция/примечание.

📐

Точный масштаб 1:1

Фигура выполнена по официальным габаритам TOMZN: 90×125×75 мм (Ш×В×Г), 4 модуля на DIN-рейке. Защита от случайного изменения размеров.

🔄

Вариативность моделей

Одна фигура — две модели: TOQ6-63/2P и TOQ6-63PV/2P. Переключение через поле «Модель» в Smart Data. Подписи меняются автоматически.

🎛

Управляющие пиктограммы

Переключаемые пиктограммы режимов: Auto/Manual, UI/UII (активный источник), On/Off, LED-состояние (красный UI / зелёный UII).

🔒

Совместимость

Файл .vssx совместим с Microsoft Visio 2013, 2016, 2019, 2021 и Office 365 (Plan 1 / Plan 2). Вставка перетаскиванием из панели фигур.

Технические характеристики Tomzn TOQ6-63/2P и TOQ6-63PV/2P

Параметры по официальному мануалу tomznelectric.com (официальный сайт Zhejiang Tongzheng Electric Co., Ltd.). Все значения верифицированы из страницы продуктов TOQ6-63/2P и TOQ6-63PV/2P.

Параметры

Параметр TOQ6-63/2P TOQ6-63PV/2P
Тип устройства АВР — автоматический ввод резерва (ATS), 2P, DIN-рейка
Производитель Zhejiang Tongzheng Electric Co., Ltd. (TOMZN), Китай
Назначение Сеть + Генератор
(не для PV/инвертора)		 Инвертор/PV + Сеть
(не для генератора)
Приоритет источника UI = Сеть (главный) A = Инвертор/PV (главный)
Резервный источник UII = Генератор B = Сеть (резерв)
Номинальный ток 63А
Рекомендуемый ток нагрузки 40–50А (≈10кВт) при длительной работе и индуктивной нагрузке
Сеть 1ф+N, 220–240 В AC, 50/60 Гц
Стандарт IEC 60947-6-1; GB/T 14048.11
Класс коммутатора PC (Programme Control) — переключение под нагрузкой без КЗ-тока
Категория использования AC-31B
Время переключения < 50мс (contactor change-over time)
Время отключения (power off) < 50мс
Напряжение изоляции Ui 690В
Импульсное выдерживаемое напряжение 8кВ
Номинальный ток КЗ Iq 50кА
Защита от КЗ (предохранитель) RT 16-00-63A (внешний)
Напряжение управления Us AC 220В, 50 Гц
Рабочий диапазон Us 85%–110% от Us (187–242В)
Вспомогательная цепь AC 220В, 50 Гц, Ie = 5А
Механический ресурс ≥ 5 000 операций
Электрический ресурс ≥ 1 500 операций
Степень защиты IP20
Класс корпуса 80 (самозатухающий термопластик)
Габариты (Ш × В × Г) 90 × 125 × 75мм
Ширина в модулях DIN 4 модуля (18мм × 4 = 72мм корпус + 9мм боковые зазоры)
Монтаж DIN-рейка 35мм
Индикация Красный LED — активна сторона UI (основная); Зелёный LED — активна сторона UII (резервная); Оба мигают — обрыв нулевого проводника
Страна производства Китай (Liushi Town, Yueqing City, Wenzhou, Zhejiang)

Схема выбора: TOQ6-63/2P или TOQ6-63PV/2P

Параметры

Условие / требование Источники Модель Примечание
Дом/офис: сеть + дизельный генератор Сеть (приор.) + Ген. TOQ6-63/2P При пропадании сети — авто переключение на генератор
СЭС/инвертор как основной источник + сеть как резерв Инвертор (приор.) + Сеть TOQ6-63PV/2P Приоритет на инверторе; сеть подключается только при его отказе
Инвертор off-grid + сеть Инвертор + Сеть TOQ6-63PV/2P Сторона B (сеть) должна быть постоянно подключена
Две независимых линии сети (две подстанции) Сеть 1 + Сеть 2 TOQ6-63/2P Нормальная сеть — приоритетная сторона UI

Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон двухпозиционного переключателя Tomzn TOQ6-63/2P, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Tomzn выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Tomzn TOQ6 исключено. Все нацелено на удобство и простоту творчества.

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

  • Частные дома с генератором — TOQ6-63/2P автоматически переключает нагрузку на генератор при пропадании сети и возвращает на сеть при её восстановлении. Не требует ручного вмешательства.
  • Гибридные СЭС с сетевым инвертором — TOQ6-63PV/2P обеспечивает приоритетное питание от инвертора; при его отключении или нестабильности — автоматически подключает сетевое питание.
  • Офисы и коммерческие объекты с ИБП-инвертором — TOQ6-63PV/2P позволяет использовать инвертор с АКБ как основной источник для критических нагрузок, переключаясь на сеть при разряде батарей.
  • Объекты с двумя независимыми вводами — TOQ6-63/2P для автоматического резервирования при аварии на одной из линий питания.
  • Схемы щитов в Microsoft Visio — фигура используется в компоновочных схемах щитов с системами резервного электроснабжения, позволяет точно отобразить реальную компоновку АВР с учётом 4 модулей DIN-рейки.

Хорошо сочетается со Smart-фигурами Tomzn TOB9S (реле напряжения), Tomzn TOVA2-100 (счётчик электроэнергии), Tomzn SPD (УЗИП), Hager SBN (выключатель нагрузки), Hager MBN/MBS (автоматы), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617.

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл шаблона - Tomzn-TOQ6-63-2P-Stencils.vssx
Внутри файла одна Smart-фигура:

  • 1 Smart-фигура АВР с вариативностью двух моделей: TOQ6-63/2P и TOQ6-63PV/2P;
  • Переключение модели — через поле "Модель" в Smart Data (подписи источников меняются автоматически);
  • Управляющие пиктограммы: Auto/Manual, UI/UII, On/Off, LED-состояние;
  • Активные точки подключения: UI (L+N), UII (L+N), LOAD (L+N);
  • Smart Data: Модель, Тип АВР, Ток (А), Напряжение (В), Режим;
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
