Трафарет Visio: Hager ESC — силовой контактор 1P 2P 3P 4P для щита 25–63А

Оставьте комментарий / hager
Трафарет Visio: Hager ESC — силовой контактор 1P 2P 3P 4P для щита 25–63А
  • Версия 1.0.0
  • Скачать 44
  • Размер файла 120 KB
  • Количество файлов 0
  • Дата создания 02.03.2025
  • Последнее обновление 24.05.2026
  • Рекомендуемый взнос $2.5

❤ Ваша поддержка бесценна и помогает Детям

Smart-фигуры для Microsoft Visio — профессиональный шаблон (.vssx) серии Hager ESC для проектирования систем управления освещением, отоплением, вентиляцией, кондиционированием и электродвигателями в жилых, коммерческих и промышленных щитах.
Hager ESC — это модульные силовые контакторы без ручного управления (в отличие от ERC) с катушкой 230В~ или 24В~, номинальными токами 25–63А, в исполнениях 1–4 полюса. Серия ESC_S — контакторы Humfree с минимальным уровнем шума для жилых помещений. Производство — Hager (Франция). Стандарт — EN 61095 / IEC 61095.

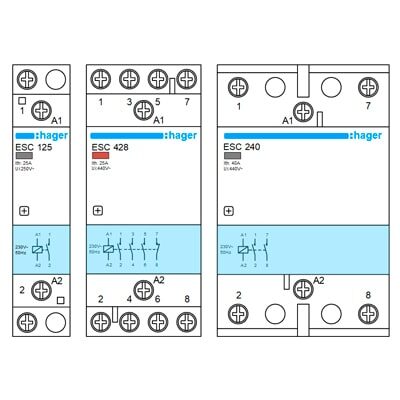

Трафарет Visio точно воспроизводит внешний вид контакторов ESC в исполнениях 1, 2 и 3 модуля на DIN-рейке, содержит активные точки привязки силовых клемм и клеммы катушки A1/A2, встроенные данные Smart Data с двумя состояниями и выбором модели через свойства фигуры.

ℹ️ ESC vs ERC — принципиальное отличие: Контакторы серии ESC не имеют ручного управления — переключаются только электрически через катушку. Серия ERC — это Override Contactor с трёхпозиционным рычагом ON/AUTO/OFF. Если проект требует возможности ручного включения/отключения независимо от управляющего сигнала — выбирайте ERC, не ESC.
ℹ️ ESC_S Humfree — ограничение по режиму работы: По официальной документации Hager, контакторы серии ESC_S (Humfree) рекомендуются для жилых помещений где требуется тихая работа. При необходимости непрерывной работы катушки 24/7 используйте стандартную серию ESC (без S) или промышленные контакторы серии ESD.

Что входит в шаблон Hager ESC

Один файл .vssx содержит Smart-фигуры для исполнений 1P, 2P и 3P. Выбор конкретной модели и состояния (Включён/Отключён) — через свойства фигуры. Все 38 исполнений в одном файле. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.

Содержимое

1 модуль — 17,85 мм — 1P контакторы (25А, 230В~)

Артикул Контакты Ін, А Ue нагрузки Серия
ESC125 1NO 25 230В AC Стандарт
ESC125S 1NO 25 230В AC Humfree
ESC126 1NC 25 230В AC Стандарт
ESC225 2NO 25 400В AC Стандарт
ESC225S 2NO 25 400В AC Humfree
ESC226 2NC 25 400В AC Стандарт
ESC227 1NO+1NC 25 230В AC Стандарт
ℹ️ ESC125/126 vs ESC225/226: ESC125 и ESC126 — 1 контакт, Ue = 230В (однофазная нагрузка). ESC225 и ESC226 — 2 контакта, Ue = 400В (двухфазная нагрузка или однофазная с нейтралью). Все — 1 модуль (17,5 мм), катушка 230В~.

3 модуля — 54 мм — 2P контакторы (40А и 63А, 400В AC)

Артикул Контакты Ін, А Ue нагрузки Серия
ESC240 2NO 40 400В AC Стандарт
ESC240S 2NO 40 400В AC Humfree
ESC241 2NC 40 400В AC Стандарт
ESC263 2NO 63 400В AC Стандарт
ESC263S 2NO 63 400В AC Humfree
ESC264 2NC 63 400В AC Стандарт

2 модуля — 35,75 мм — 3P контакторы (25А, 400В AC)

Артикул Контакты Ін, А Ue нагрузки Серия
ESC325 3NO 25 400В AC Стандарт
ESC325S 3NO 25 400В AC Humfree
ESC326S 3NC 25 400В AC Humfree
ESC425 4NO 25 400В AC Стандарт
ESC425S 4NO 25 400В AC Humfree
ESC426 4NC 25 400В AC Стандарт
ESC426S 4NC 25 400В AC Humfree
ESC427 2NO+2NC 25 400В AC Стандарт
ESC427S 2NO+2NC 25 400В AC Humfree
ESC428 3NO+1NC 25 400В AC Стандарт
ESC428S 3NO+1NC 25 400В AC Humfree

3 модуля — 54 мм — 3P/4P контакторы (40А и 63А, 400В AC)

Артикул Контакты Ін, А Ue нагрузки Серия
ESC340 3NO 40 400В AC Стандарт
ESC340S 3NO 40 400В AC Humfree
ESC363 3NO 63 400В AC Стандарт
ESC363S 3NO 63 400В AC Humfree
ESC440 4NO 40 400В AC Стандарт
ESC440S 4NO 40 400В AC Humfree
ESC441 4NC 40 400В AC Стандарт
ESC442 2NO+2NC 40 400В AC Стандарт
ESC443 3NO+1NC 40 400В AC Стандарт
ESC463 4NO 63 400В AC Стандарт
ESC463S 4NO 63 400В AC Humfree
ESC464 4NC 63 400В AC Стандарт
ESC465 2NO+2NC 63 400В AC Стандарт
ESC466 3NO+1NC 63 400В AC Стандарт

⚠️ Стандарт EN 61095 — не для всех моделей: По официальной документации RS-Online (Hager): модели ESC241, ESC264, ESC441 и ESC464 (исполнения «+нейтраль») сертифицированы не по EN 61095, а по другому стандарту. Уточняйте по официальному datasheet перед применением в проектах с требованием сертификации EN 61095.

Особенности Smart-фигуры

⚡

Активные точки подключения

Силовые клеммы (вход/выход каждого контакта) и клемма катушки A1/A2 — активные точки привязки Visio. Схема не разрывается при перемещении.

🔄

2 состояния ON/OFF

Включён (катушка под напряжением) и Отключён — два визуальных состояния контактора. Выбор через свойства фигуры.

📐

Три типоразмера

1 модуль 17,85 мм · 2 модуля 35,7 мм · 3 модуля 54 мм. Каждый типоразмер — отдельная фигура с точным масштабом по официальному datasheet Hager.

📊

Smart Data

Ін, тип контактов NO/NC, серия Std/Humfree, Ue нагрузки, напряжение катушки, потери мощности, рабочая температура — для автоспецификаций Visio.

🔕

Humfree маркировка

Модели ESC_S (Humfree) визуально отмечены в фигуре — проектировщик сразу видит бесшумный тип контактора при черчении схемы.

🔒

Аксессуары в метаданных

LZ060 (тепловая вставка для ряда контакторов), ESC080 (блок-контакт 6А, 1NO+1NC) — в Smart Data для автоматических спецификаций.

Технические характеристики Hager ESC

Параметры подтверждены официальным datasheet assets.hager.com, hager.com/au и hager.com/intl-en (2025–2026).

📋

Параметр ESC 1 мод. (25А) ESC 2 мод. (25А) ESC 3 мод. (40–63А)
Стандарт EN 61095 EN 61095 EN 61095*
Напряжение катушки Uc 230В~ 50Гц 230В~ 50Гц 230В~ 50Гц
Напряжение нагрузки Ue 230В / 400В AC 400В AC 400В AC
Номинальный ток In 25А 25А 40А / 63А
Ширина (Ш) 17,85 мм (1 мод.) 35,7 мм (2 мод.) 54 мм (3 мод.)
Высота (В) 83 мм 84 мм 84–85 мм
Глубина (Г) 60 мм 60 мм 60 мм
Потери мощности 2,2 ВА (ESC225S) 2,8–3,4 ВА (25А) 7 Вт (40А и 63А)
Сечение кабеля гибкого 1–6 мм² 1,5–25 мм² 1,5–25 мм²
Сечение кабеля жёсткого 1–10 мм² 1,5–25 мм² 1,5–25 мм²
Момент затяжки клемм 1,2 Нм 1,2 Нм 1,2 Нм
Рабочая температура −10…+50 °С −10…+50 °С −10…+50 °С
Степень защиты IP20 IP20 IP20
Монтаж DIN-рейка EN 60715 (TH35)
Механическая долговечность 100 000 циклов
Электрическая долговечность 30 000 циклов
Место производства Франция
Сертификаты CE, RoHS, CSA, cUL, EAC (по моделям)

* ESC241, ESC264, ESC441, ESC464 — не сертифицированы по EN 61095. Источник: RS-Online/Hager official documentation.

Схема выбора модели Hager ESC

Четыре критерия определяют нужный артикул: количество полюсов, ток нагрузки, тип контактов и требование по уровню шума.

Ін / полюс Модули Артикул Применение
25А / 1NO 1 мод. ESC125 / ESC125S Однофазная нагрузка 230В: бойлер, обогрев, освещение. S — тихие зоны
25А / 2NO 1 мод. ESC225 / ESC225S Двухполюсная нагрузка 400В, двухфазное освещение. S — тихие зоны
25А / 1NO+1NC 1 мод. ESC227 Реверсивные и переключающие схемы, управление с инвертированием сигнала 230В
40А / 2NO 3 мод. ESC240 / ESC240S Мощный однофазный бойлер, тепловой насос, кондиционер 230В. S — жилые объекты
25А / 3NO 2 мод. ESC325 / ESC325S Трёхфазное освещение, трёхфазный обогрев, управление трёхфазными цепями 400В
40А / 3NO 3 мод. ESC340 / ESC340S Трёхфазные нагрузки 400В 40А: промышленное оборудование, вентиляция
63А / 3NO 3 мод. ESC363 / ESC363S Мощные трёхфазные нагрузки 63А: промышленный обогрев, крупная вентиляция
40–63А / 4NO 3 мод. ESC440/S · ESC463/S 3P+N нагрузки 400В, ночной тариф, переключение секций с нейтралью

Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон электрического контактора Hager ESC, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Hager выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Hager исключено. Все нацелено на удобство и простоту творчества.

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

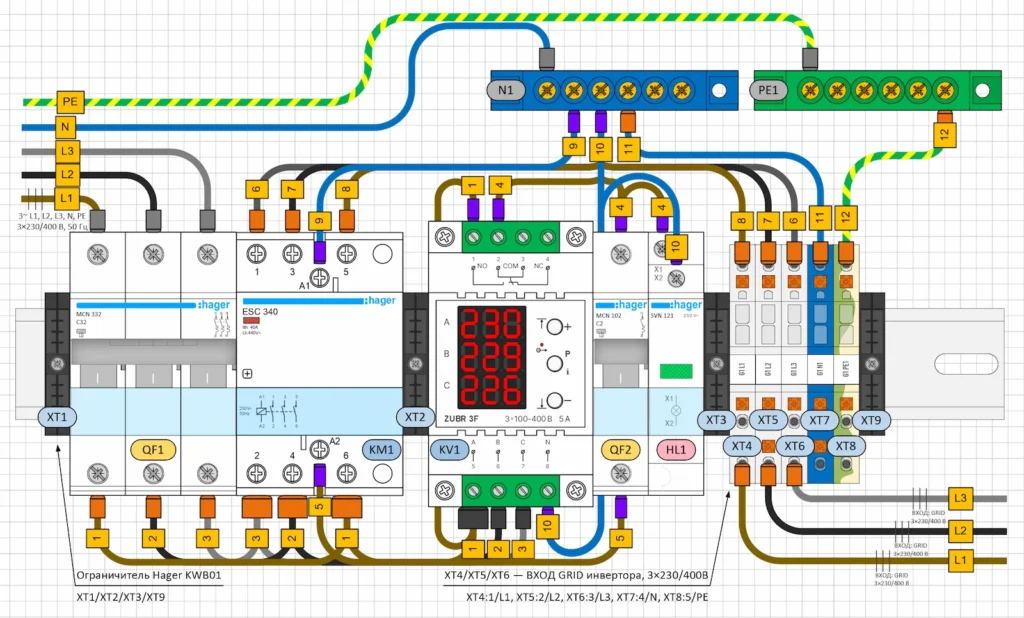

  • Однолинейные схемы щитов управления освещением — ESC как коммутирующий элемент по сигналу таймера, диммера, датчика присутствия;
  • Схемы систем отопления и «тёплого пола» — ESC240/ESC263 для управления мощными однофазными нагрузками по термостату;
  • Схемы трёхфазных цепей вентиляции и кондиционирования — ESC325/ESC340/ESC363 для управления по сигналу ПЛК или программатора;
  • Схемы «ночного тарифа» (off-peak) — ESC440/ESC463 для переключения нагрузок 3P+N на льготный тариф;
  • Схемы жилых и гостиничных объектов — ESC_S Humfree в помещениях с требованием тишины;
  • Технические задания и коммерческие предложения на электромонтажные работы.

Хорошо сочетается со Smart-фигурами Hager ERC (контакторы с ручным управлением ON/AUTO/OFF), Hager MCN / MCS (автоматы защиты), Hager SBN (выключатель нагрузки), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617.

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл — Hager-ESC-Stencils.vssx
Внутри файла Smart-фигуры трёх типоразмеров:

  • ESC 1P — 1 модуль (17,5 мм) — 7 исполнений: ESC125 / ESC125S / ESC126 / ESC225 / ESC225S / ESC226 / ESC227;
  • ESC 2P — 2 модуля (35,7 мм) — 11 исполнений: ESC325 / ESC325S / ESC326S / ESC425 / ESC425S / ESC426 / ESC426S / ESC427 / ESC427S / ESC428 / ESC428S;
  • ESC 3P — 3 модуля (54 мм) — 20 исполнений: ESC240 / ESC240S / ESC241 / ESC263 / ESC263S / ESC264 / ESC340 / ESC340S / ESC363 / ESC363S / ESC440 / ESC440S / ESC441 / ESC442 / ESC443 / ESC463 / ESC463S / ESC464 / ESC465 / ESC466;
  • 2 состояния — Включён / Отключён для каждой фигуры;
  • Smart Data — Ін, контакты NO/NC, Humfree/Std, Ue нагрузки, катушка 230В~, рабочая температура −10…+50°С;
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
