Трафарет Visio: Hager ERC — контактор с ручным управлением ON/AUTO/OFF

Оставьте комментарий / hager
Трафарет Visio: Hager ERC — контактор с ручным управлением ON/AUTO/OFF
  • Версия 1.0.0
  • Скачать 14
  • Размер файла 107 KB
  • Количество файлов 0
  • Дата создания 05.05.2025
  • Последнее обновление 21.05.2026
  • Рекомендуемый взнос $2.5

❤ Ваша поддержка бесценна и помогает Детям

Smart-фигуры для Microsoft Visio — профессиональный шаблон (.vssx) серии Hager ERC для проектирования систем управления освещением, отоплением, вентиляцией и электроприводами в жилых и коммерческих щитах.
Hager ERC — это модульные контакторы с ручным управлением (Override Contactor) на DIN-рейку. Трёхпозиционный рычажный переключатель на лицевой панели обеспечивает три режима работы:

  • OFF (контакты разомкнуты, электрическое управление заблокировано),
  • AUTO (управление через катушку 230В~),
  • ON (контакты замкнуты, электрическое управление заблокировано).
  • Производство — Hager (Франция/Германия).
  • Стандарт — EN 61095 (IEC 61095).

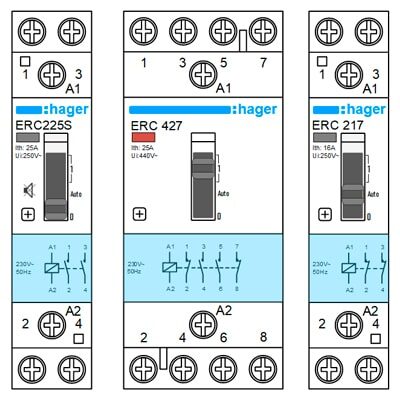

Трафарет Visio точно воспроизводит внешний вид контакторов серии ERC в исполнениях 1, 2 и 3 модуля, содержит активные точки привязки силовых клемм и клеммы катушки, встроенные данные Smart Data с тремя состояниями ON/AUTO/OFF.

ℹ️ ERC vs ERC_S (Humfree) — в чём разница: Модели с суффиксом S (ERC125S, ERC225S, ERC240S, ERC325S, ERC425S, ERC625S) — это серия Humfree с минимальным уровнем шума. Применяются в жилых помещениях, спальнях, гостиницах — там где стандартный контактор создаёт слышимый гул при работе катушки. Важно: Humfree-контакторы не предназначены для непрерывной работы катушки 24/7 — официальный datasheet Hager прямо предупреждает: «Humfree contactors are not suitable for intensive use cases (powered 24/7)».
⚠️ ERC — не силовой промышленный контактор: Серия ERC относится к категории использования AC-7a / AC-7b (бытовое и коммерческое применение, EN 61095). Не предназначена для управления асинхронными двигателями — для этого применяется серия ESC (категория AC-3). Токи 25А и 40А относятся к резистивным нагрузкам (освещение, обогрев).

Что входит в шаблон Hager ERC

Один файл .vssx содержит Smart-фигуры для всех типоразмеров серии ERC. Выбор модели и состояния (ON/AUTO/OFF) — через свойства фигуры. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.

Содержимое

1 модуль — 1NO и 2NO, 230В~ катушка

Артикул Контакты Ін, А Ue, В Серия
ERC125 1NO 25 230 Стандарт
ERC125S 1NO 25 230 Humfree
ERC216 2NO 16 230 Стандарт
ERC217 2NC 16 230 Стандарт
ERC218 1NO+1NC 16 230 Стандарт
ERC225 2NO 25 230 Стандарт
ERC225S 2NO 25 230 Humfree
ERC226 2NC 25 230 Стандарт
ERC625S 2NO 25 230 Стандарт
ℹ️ ERC625S vs ERC225S: Оба — Humfree, 25А, 2NO, 1 модуль, 230В~. Разница в напряжении катушки для разных рынков (50/60 Гц). ERC225S — 50 Гц (европейский рынок), ERC625S — 50/60 Гц (международный). Уточняйте по datasheet при выборе.

3 модуля — 2NO (40А и 63А), 230В~ катушка

Артикул Контакты Ін, А Ue, В Серия
ERC240 2NO 40 230 Стандарт
ERC240S 2NO 40 230 Humfree
ERC263 2NO 63 230 Стандарт

2 модуля — 3NO и 4NO/4NC/смешанные, 230В~ катушка

Артикул Контакты Ін, А Ue, В Серия
ERC316 3NO 16 230 Стандарт
ERC325 3NO 25 230 Стандарт
ERC325S 3NO 25 230 Humfree
ERC416 4NO 16 230 Стандарт
ERC418 2NO+2NC 16 230 Стандарт
ERC425 4NO 25 230 Стандарт
ERC425S 4NO 25 230 Humfree
ERC426 4NC 25 230 Стандарт
ERC427 2NO+2NC 25 230 Стандарт

⚠️ Важно по полюсности в шаблоне: В шаблоне v1.0.0 фигуры названы «1P/2P/3P» — это обозначение количества полюсов нагрузки (контактов), а не ширины в модулях. ERC225 (2NO) — «2P» в шаблоне = 2 контакта, 1 модуль ширины. ERC325 (3NO) — «2P» в шаблоне = 2 модуля ширины, 3 контакта. Для исключения путаницы в Smart Data каждой фигуры чётко указаны количество контактов и ширина в модулях.

Особенности Smart-фигуры

⚡

Активные точки подключения

Силовые клеммы (вход/выход каждого контакта) и клемма катушки A1/A2 — активные точки привязки Visio. Схема не разрывается при перемещении.

🔄

3 состояния ON/AUTO/OFF

Три визуальных состояния рычажного переключателя соответствуют реальным режимам работы. Выбор через свойства фигуры.

📐

Три типоразмера

1 модуль (17,85 мм), 2 модуля (35,7 мм), 3 модуля (53,55 мм) — каждый типоразмер отдельная фигура с точным масштабом по datasheet Hager 03.04.2026.

📊

Smart Data

Ін, тип контактов (NO/NC), серия (Std/Humfree), напряжение катушки, потери мощности 5,2 Вт, рабочая температура встроены для автоспецификаций.

🔕

Humfree маркировка

Модели серии S (Humfree) визуально отмечены в фигуре — проектировщик сразу видит какой контактор бесшумный при черчении схемы.

🔒

Аксессуары в метаданных

Тепловая вставка LZ060 (для уменьшения взаимного теплового влияния при установке в ряд), дополнительные контакты — в Smart Data.

Технические характеристики Hager ERC

Параметры по официальному datasheet assets.hager.com (03.04.2026) и каталогу hager.ie.

📋

Параметр ERC (1 мод., 16–25А) ERC (3 мод., 40–63А)
Стандарт EN61095 / IEC61095 EN61095 / IEC61095
Номинальное рабочее напряжение Ue 230В AC 230В AC
Напряжение изоляции Ui 250В 250В
Импульсное напряжение Uimp 4кВ 4кВ
Номинальный ток In 16 / 25А 40 / 63А
Напряжение катушки (AC) 230В~50Гц / 50–60Гц 230В~50Гц
Категория применения AC-7a/AC-7b(EN 61095) AC-7a/AC-7b(EN 61095)
Режимы управления OFF/AUTO/ON (трёхпозиционный рычажный переключатель)
Механическая долговечность 100 000 циклов
Электрическая долговечность 30 000 циклов
Потери мощности при In 5,2Вт (ERC225S, datasheet) ERC316: 4,50Вт· ERC425: 7,50Вт
Пусковая мощность катушки 2,5ВА (ERC225S) 21ВА (ERC316 и ERC425)
Ширина (Ш) 17,85мм(1 мод.)/35,75мм(2 мод.)/53,55мм(3 мод.)
Высота (В) 83мм
Глубина (Г) 60мм
Сечение гибкого проводника 1–6мм² уточнить
Сечение жёсткого проводника 1–10мм² уточнить
Момент затяжки клемм 1,2 Нм уточнить
Монтаж DIN-рейка EN 60715 (TH35)
Рабочая температура −10…+50 °С −10…+50 °С
Температура хранения −40…+80 °С −40…+80 °С
Степень защиты IP20 IP20
Тепловая вставка для ряда LZ060 (рекомендуется при установке нескольких ERC в ряд)
Место производства Франция / Германия
Сертификаты CE, RoHS

⚠️ Humfree — ограничение по режиму работы: По официальному datasheet Hager (03.04.2026): «Humfree contactors are not suitable for intensive use cases (powered 24/7) and in these cases industrial contactors must be used.» Если катушка будет находиться под напряжением постоянно — выбирайте стандартную серию ERC (без S) или ESC.

Схема выбора модели Hager ERC

Ін / Ue Контакты Серия Применение
25А/230В 1NO (ERC125) Std / HF Однофазное освещение, обогрев 1 цепь. Humfree (ERC125S) — спальни, гостиницы
16-25А/230В 2NO/2NC/1NO+1NC Std / HF Двухфазное освещение, тёплый пол, бойлер 230В. NC — для управления с инвертированием сигнала
40–63А/230В 3NO (ERC316/325) Std / HF Мощный бойлер, тепловой насос (однофазный), накопительный водонагреватель
16–25А/400В 2NC Std / HF Трёхфазное освещение, трёхфазный обогрев. Humfree (ERC325S) — тихие зоны
16–25А/400В 4NO/4NC/смешанные Std / HF Трёхфазные цепи с нейтралью 4P, реверсивные схемы (NC+NO), сложная автоматика

Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон электрического контактора Hager ERC, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Hager выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Hager исключено. Все нацелено на удобство и простоту творчества.

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

  • Однолинейные схемы щитов управления освещением — ERC как коммутирующий элемент с дистанционным и ручным управлением;
  • Схемы систем отопления, тёплого пола, бойлеров — управление мощными однофазными и трёхфазными нагрузками;
  • Схемы вентиляционных и кондиционирующих систем — ERC для включения/отключения по таймеру, термостату или программатору;
  • Схемы ночного тарифа (off-peak) — ERC316/325/416/425 для переключения нагрузок на льготный тариф;
  • Схемы жилых и гостиничных объектов — ERC_S Humfree там где слышимость контактора недопустима;
  • Технические задания и коммерческие предложения на электромонтажные работы.

Хорошо сочетается со Smart-фигурами Hager ESC (силовые контакторы AC-3), Hager MCN / MCS (автоматы защиты), Hager SBN (выключатель нагрузки), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617.

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл — Hager-ERC-Stencils.vssx
Внутри файла Smart-фигуры трёх типоразмеров:

  • ERC 1 модуль (1P) — 7 исполнений: ERC125S / ERC225 / ERC225S / ERC216 / ERC217 / ERC218 / ERC226;
  • ERC 2 модуля (2P) — 11 исполнений: ERC316 / ERC325 / ERC325S / ERC416 / ERC418 / ERC425 / ERC425S / ERC426 / ERC427 / ERC428 / ERC625S;
  • ERC 3 модуля (3P) — 3 исполнения: ERC240 / ERC240S / ERC263;
  • 3 состояния — ON / AUTO / OFF для каждой фигуры;
  • Smart Data — Ін, контакты NO/NC, Humfree/Std, Ue, рабочая температура −10…+50 °С;
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
