Трафарет Visio: Hager SFH — переключатель нагрузки I-II 25А/32А DIN

Трафарет Visio: Hager SFH - переключатель нагрузки I-II 25А/32А DIN
  • Версия 0.1.0
  • Скачать 8
  • Размер файла 76.1 KB
  • Количество файлов 0
  • Дата создания 05.10.2025
  • Последнее обновление 13.10.2026
  • Рекомендуемый взнос $2.5

❤ Ваша поддержка бесценна и помогает Детям

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) Hager SFH — серия компактных модульных переключателей нагрузки (changeover switch) с верхней общей точкой, позиции I-II, производителя Hager Group (Германия/Франция). Устройства предназначены для переключения однофазной нагрузки между двумя источниками питания внутри распределительного щита: ввод I (основной) и ввод II (резервный). Монтаж на DIN-рейку TS35.

Серия включает четыре артикула: два однополюсных (SFH125 и SFH132) и два двухполюсных (SFH225 и SFH232), отличающихся номинальным током: 25А или 32А. Однополюсные версии занимают 1 DIN-модуль (17,5мм), двухполюсные — 2 модуля (35мм). Все четыре артикула — идентичная высота корпуса 83мм и глубина 68мм.

⚠️ SFH переключает нагрузку только при отключённом токе. Нет дугогасительной камеры.
Переключатель серии SFH не оснащён дугогасительной камерой. Переключение должно выполняться только при полностью отключённой нагрузке — предварительно отключить вышестоящий автоматический выключатель. На схеме Visio SFH всегда изображается после АВ в цепи. Это прямое требование безопасности из исходной документации.
⚠️ SFH125 и SFH132 — статус «Phase out» на ряде рынков Hager.
На страницах hager.com/sg и hager.com/middle-east для SFH125 и SFH132 указано: «Phase out product: please contact your electrical wholesaler for availability». Это означает, что однополюсные модели выводятся из продажи на части рынков. На украинском рынке статус «Phase out» не подтверждён: страницы hager.com/ua для этих артикулов не найдены. При заказе для реальных проектов — уточнять наличие у дистрибьютора Hager Ukraine.

⚡

Номинальный ток
25 А / 32 А

🔌

Полюса / Позиции
1P или 2P / I–II

🛡

Ui / Uimp
440В / 4кВ

📐

Корпус (В×Ш×Г)
83 × 17,5/35 × 68мм

📦

Модулей DIN
1 мод. (1P) / 2 мод. (2P)

🌍

Производитель
Hager Group (DE/FR)

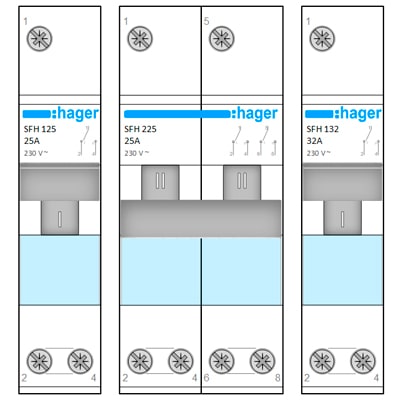

Что входит в шаблон Visio SHager SFH

Архив содержит 2 Smart-фигуры по одной для каждого корпуса (1P и 2P) с вариативностью по артикулу. Все размеры фигур пропорциональны реальным габаритам устройств.

Артикул Полюса Ток, А В×Ш×Г, мм Модулей DIN EAN · Статус
SFH125 1P 25 83×17,5×68 1 3250615510761 · ⚠ Phase out (ряд рынков)
SFH132 1P 32 83×17,5×68 1 3250615510853 · ⚠ Phase out (ряд рынков)
SFH225 2P 25 83×35×68 2 3250615510815 · ✓ в продаже
SFH232 2P 32 83×35×68 2 3250615510891 · ✓ в продаже

ℹ Однополюсные (SFH125, SFH132) и двухполюсные (SFH225, SFH232) версии имеют разную ширину корпуса (17,5мм vs 35мм) — это два разных типоразмера и соответственно две отдельные Smart-фигуры в шаблоне. Вариативность по артикулу (25А или 32А) реализована через поле Smart Data внутри каждой фигуры.

ℹ️ SFH vs SFT — главное отличие: количество позиций переключателя.
SFH: позиции I–II (два источника, без нейтрального отключения).
SFT: позиции I–0–II (два источника + нейтральное положение «0» — оба входа отключены).
Для ввода резерва без требования к нейтральному разрыву — SFH. Когда правила безопасности или проект требуют возможности полного отключения от обоих источников — SFT.

ℹ️ «Верхняя общая точка» (Top Common Point) — ввод снизу, нагрузка сверху.
В SFH общий вывод (нагрузка) находится сверху, два входных вывода (I и II) — снизу. Это важно для правильной ориентации фигуры на схеме Visio: нагрузочный кабель уходит вверх от переключателя, питающие кабели приходят снизу от двух источников.
⚠️ Сечения проводов: гибкий кабель до 10мм², одножильный до 16мм².
Для SFH225 и SFH232 (данные аналогичны для SFH125, SFH132) —  соответствует официальным данным производителя.

Download MS-Visio template Hager SFH I-II | Фигуры электрики Hager SFH 1P/2P | Переключатель ввода резерва Хагер
Visio Model Hager SFH 1P/2P

Особенности Smart-фигуры hager SFH

📐 Точный масштаб 1:1
1P (SFH125/132): 83×17,5×68 мм, 1 мод.
2P (SFH225/232): 83×35×68 мм, 2 мод.
Два типоразмера — две отдельные фигуры.
Источник: PDS SFH125/SFH225/SFH232 · hager.com · 2026

🔌 Точки подключения
Ввод I (сверху): источник 1
Ввод II (сверху): источник 2
Нагрузка (снизу): общий вывод
«Top Common Point» — нагрузка всегда снизу.

📋 Поля Smart Data
Артикул (SFH125/SFH132 или SFH225/SFH232) ·
Номинальный ток (25А / 32А) ·
Позиция переключателя (I / II) ·
Источник I (тип: сеть/генератор/инвертор) ·
Источник II (тип) ·

🔧 Монтаж
DIN-рейка TS35 (IEC 60715)
Клеммы винтовые, момент затяжки 1,8 Н·м
Диапазон температур: −20…+50 °C
Степень защиты: IP20

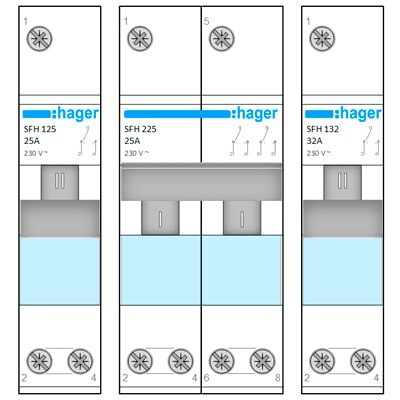

📦 Состояния фигуры
Позиция I — нагрузка подключена к источнику I
Позиция II — нагрузка подключена к источнику II
Переключение состояния через Smart Data.

🖥 Совместимость
Microsoft Visio 2013 / 2016 /
2019 / 2021 / Microsoft 365.
Формат: .vssx (Smart Shape).
Вставка перетаскиванием.

Технические характеристики Hager SFH

Параметры по производителю Hager: каталог (hager.com/es) + datasheet с hager.com/my (04.03.2026) / hager.com/uk (07.03.2026).

Параметр Значение
Производитель Hager Group (Германия/Франция)
Тип устройства Модульный переключатель нагрузки, позиции I–II, верхняя общая точка
Артикулы серии SFH125 · SFH132 · SFH225 · SFH232
Номинальный ток (In) 25А (SFH125, SFH225) / 32А (SFH132, SFH232)
Количество полюсов 1P (SFH125, SFH132) / 2P (SFH225, SFH232)
Нейтральное положение Нет (только I–II)
Рабочее напряжение (Ue) 230В AC (50/60Гц)
Изоляционное напряжение (Ui) 440В
Ударная выдержка (Uimp) 4 000В (4 кВ)
Icc с предохранителем gl-gG 0,37кА (25А) / 0,48кА (32А)
Icm при 240 В AC (IEC 60947-3) 0,52кА (25А) / 0,48кА (32А)
Icw (1 с, IEC 60947) 0,37кА (25А) / 0,48кА (32А)
Категория применения AC21 / AC22 (категории A и B)
Монтаж DIN-рейка TS35
Тип клемм Винтовые (screw terminal)
Момент затяжки 1,8Н·м
Сечение жёсткого провода 1,5–16мм²
Сечение гибкого провода 1,5–10мм²
Степень защиты (IP) IP20
Рабочая температура −20…+50°C
Температура хранения −40…+80°C
Механический ресурс 200 000 циклов
Электрический ресурс (AC21/AC22) 25 000 циклов
Потери мощности (1P / 2P) 1,5Вт (SFH125, SFH132) / 3,0Вт (SFH225, SFH232)
Габариты 1P (В×Ш×Г) 83 × 17,5 × 68мм · 1 мод.
Габариты 2P (В×Ш×Г) 83 × 35 × 68мм · 2 мод.
Стандарт IEC 60947-3 (переключатели нагрузки, разъединители)
EAN SFH125: 3250615510761 · SFH132: 3250615510853 · SFH225: 3250615510815 · SFH232: 3250615510891

Серия Hager SFH — все артикулы и параметры

Артикул Полюса Ток, А Icc, кА Icm, кА Потери, Вт Модулей Ш×В×Г, мм Статус
SFH125 1P 25 0,37 0,52 1,5 1 17,5×83×68 ⚠ Phase out
SFH132 1P 32 0,48 ⚠ н/д¹ 1,5 1 17,5×83×68 ⚠ Phase out
SFH225 2P 25 0,37 0,52 3,0 2 35×83×68 ✓
SFH232 2P 32 0,48 0,48 3,0 2 35×83×68 ✓

ℹ ¹ Icm для SFH132 — не найдено в доступных PDF. Подтверждён только Icw = 0,48 кА (источник: hager.com/es каталог).
Ui = 440В, Uimp = 4 кВ — одинаковы для всех четырёх артикулов.
Ресурс: механический 200 000 циклов, электрический (AC21/AC22) 25 000 циклов — подтверждено для SFH125, SFH225, SFH232.

Серия Hager: SFH / SFT / SF — выбор типа переключателя

Серия Позиции Ток (макс.) Полюса Особенность
SFH ✦ I–II 32А (1P/2P) 1P, 2P Без нейтрального положения. Верхняя общая точка.
SFT I–0–II 40А (1P–4P) 1P, 2P, 3P, 4P С нейтральным положением «0». Верхняя общая точка.
SF263 I–0–II 63А (2P) 2P Крупный формат, более мощный. С нейтральным «0».

✦ — серия данной карточки.

Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон переключателя нагрузки Hager SFH, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Hager выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Hager исключено.

Область применения шаблона Hager SFH

Трафарет предназначен для следующих типов проектной документации:

  • Ручное переключение ввода резерва в однофазных щитах — стандартная задача: вход I — городская сеть, вход II — генератор или UPS. Нагрузка переключается вручную. На схеме Visio: два источника подходят к SFH снизу, нагрузочная цепь сверху. Обязательный АВ в каждой ветви до переключателя;
  • Щиты с двумя независимыми однофазными вводами — квартиры и небольшие объекты с основным и резервным вводами от разных трансформаторов или линий. SFH компактнее и дешевле полноценного АВР, при условии ручного обслуживания;
  • Щиты VOLTA и GOLF серии Hager — однополюсные фигуры SFH125/132 занимают ровно 1 позицию в ряду DIN (17,5мм), двухполюсные SFH225/232 — 2 позиции. Фигуры точно вписываются в компоновку рядов при проектировании щита в Visio;
  • Маркировка ввода и резерва на однолинейных схемах — поле Smart Data «Позиция переключателя (I / II)» позволяет на схеме однозначно показать текущее подключение нагрузки. Это упрощает сдачу проектной документации и передачу объекта;
  • Схемы малых технологических установок — переключение питания насосов, систем вентиляции, освещения резервного периметра при токах до 32А без автоматики;
  • Компоновочные и однолинейные схемы щитов в Microsoft Visio — точный масштаб каждой физической платформы, без риска исказить компоновку щита неверным габаритом.

Альтернативный переключатель на DIN-рейку от Hager SFM (1NO+1NC группа контактов), Hager SFT (переключатель I-О-II с общим выходом сверху), Hager SF263, Hager SFB, Hager SF463 (групповой переключатель I-0-II 3+N 63А).
При построении компоновочной или однолинейной схемы применяются Smart-фигуры Hager Volta 24, Hager Volta 36, Hager Volta 48, Hager Volta 60. Шаблон AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617 и все фигуры каталога download.

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели. Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность. Вместе мы можем сделать больше!

🗜️ Состав архива для скачивания

Архив содержит один файл - Hager-SFH-Stencils.vssx
Внутри файла:

  • Шаблон 1P с вариативностью 2-х артикулов: SFH125 (25А) и SFH132 (32А);
  • Шаблон 2P с вариативностью 2-х артикулов: SFH225 (25А) и SFH232 (32А);
  • 2 состояния: I/II — переключение через Smart Data;
  • Активные точки подключения: контактной группы;
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
