  • Версия 1.2.0
  • Скачать 44
  • Размер файла 84.6 KB
  • Количество файлов 0
  • Дата создания 27.11.2023
  • Последнее обновление 22.08.2026
  • Рекомендуемый взнос $2.5

❤ Ваша поддержка бесценна и помогает Детям

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) Hager SFB — модульный трёхпозиционный переключатель нагрузки I-0-II производителя Hager Group. Ручное устройство (не автоматика) с общей точкой подключения снизу (point commun aval / bottom common point) — для переключения однофазной нагрузки между двумя источниками питания (сеть/генератор) с гарантированным полным разрывом в среднем положении «-О-». Исполнение: 1P (1 модуль) и 2P (2 модуля) на токи 16А, 25А, 32А.

Шаблон Visio (стенсил) содержит 2 Smart-фигуры с вариативностью трёх положений рычага и шести артикулов (SFB116, SFB125, SFB132, SFB216, SFB225, SFB232) — переключение через Smart Data. Фигуры выполнены в масштабе 1:1 по официальному чертежу hager.com, содержит активные точки подключения клемм.

⚠️ Отсутствует дугогасительная камера.
SFB не рассчитан на разрыв цепи под полным током — переключение только при снятой нагрузке. Официальный параметр «Rated conditional short-circuit current Icc with gl-gG fuses» означает, что устройство сохраняет работоспособность при токе КЗ только совместно с внешним автоматическим выключателем — не вместо него.
⚠️ SFB (снизу) vs SFT (сверху) — необходимо учитывать подключения при проектировании.
SFB — «point commun aval» (общая точка снизу). SFT — «point commun amont» (общая точка сверху), тот же принцип I-0-II, электрически идентичные параметры.
Выбор между ними определяется удобством разводки в конкретном щите, не электрическими характеристиками.
ℹ️ Высокая механическая и электрическая износостойкость.
200 000 механических циклов переключения, 25 000 электрических циклов под номинальной нагрузкой (AC21 и AC22).

Что входит в шаблон Visio Hager SFB

Артикул Полюса Ток Модули
SFB116 1P 16А 1
SFB125 1P 25А 1
SFB132 1P 32А 1
SFB216 2P 16А 2
SFB225 2P 25А 2
SFB232 2P 32А 2
ℹ️ Артикул переключается через поле «Модель», положение рычага (I/0/II) — через поле «Положение» в Smart Data. Ширина фигуры автоматически меняется: 17,5 мм (1P) / 35 мм (2P).

Технические характеристики Hager SFB

Параметры по официальному каталогу Hager / assets.hager.com — Product Datasheet SFB125 (PDS_157474055201EN), актуализирован 04.06.2026, раздел «Technical Features».

Параметр Значение
Тип устройства Ручной переключатель нагрузки I-0-II, общая точка снизу
Номинальное напряжение Un 230 – 230В AC
Номинальное напряжение изоляции Ui 440В
Импульсное выдерживаемое напряжение Uimp 4 000В
Частота 50 – 60Гц
Условный ток КЗ Icc (с предохранителями gl-gG), SFB125 0,37кА
Ток КЗ включения Icm при 240В AC (IEC 60947-3), SFB125 0,52кА
Кратковременный ток Icw 1с (IEC 60947), SFB125 0,37кА
Момент затяжки клемм 1,80Н·м
Тип подключения Винтовая клемма (Screw terminal)
Сечение — гибкий проводник 1,5 – 10мм²
Сечение — жёсткий проводник 1,5 – 16мм²
Механический ресурс 200 000 циклов
Электрический ресурс AC21 / AC22 25 000 циклов
Рассеиваемая мощность на полюс при Iном, SFB125 0,90Вт
Степень защиты IP20
Температура эксплуатации −20…+50 °С
Высота 83мм
Ширина (1P / 2P) 17,5мм / 35мм
Глубина 70мм
Монтаж DIN-рейка 35мм
Стандарт IEC 60947-3

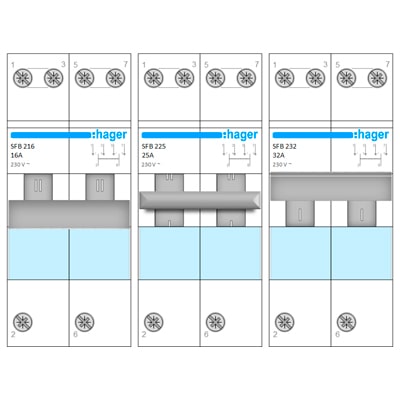

Hager SFB 2P Smart-фигура переключателя I-0-II в Microsoft Visio
Hager SFB 2P — Visio Stencil переключателя I-0-II

—

Схема выбора: SFB, SFT, SFH или АВР

Требование SFB (низ) SFT (верх) SFH (без 0) АВР (авто)
Гарантированный полный разрыв ✓ ✓ — зависит от модели
Разводка проводников снизу удобнее ✓ Предпочтительнее — — —
Быстрое переключение без паузы на «0» — — ✓ —
Автопереключение без присутствия — — — ✓ Обязателен

Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон группового переключателя Hager SFB, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Hager SFB выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Hager SFB исключено. Все нацелено на удобство и простоту творчества.

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

  • Переключение сеть/генератор в однофазных щитах — оператор вручную переводит рычаг в положение II при пропадании основного питания, возвращает в I после его восстановления;
  • Резервирование  — там, где конструктивно проще подвести оба ввода и выход к нижней части щита, а не к верхней (в отличие от SFT);
  • Два независимых ввода без автоматики —  дежурные объекты, где присутствие человека для переключения гарантировано;
  • Компактные однофазные щиты с ограниченным бюджетом — ручной переключатель существенно дешевле полноценного АВР с электроникой;
  • Компоновочные и однолинейные схемы распределительных щитов в Microsoft Visio — фигура как элемент ручного резервирования питания в схеме, совместно с автоматическим выключателем, обязательным перед переключателем по стандарту.

Для трёхфазного переключения смотрите Smart-фигуру Hager SF463 (групповой переключатель I-0-II 3P+N 63А), Hager SF263 (групповой переключатель I-0-II 1P+N 63А), Tomzn TOQ5 (АВР Сеть / Генератор), Hager SFT (групповой переключатель I-О-II с общим выходом сверху), шаблон AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617, модель автомата постоянного тока 6кА ETIMAT 10 DC 1P/2P и всеми шаблонами фигур каталога download.

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

🗜️ Состав архива для скачивания

Архив содержит один файл шаблона - Hager-SFB-Stencils.vssx
Внутри файла две Smart-фигуры с полным выбором параметров:

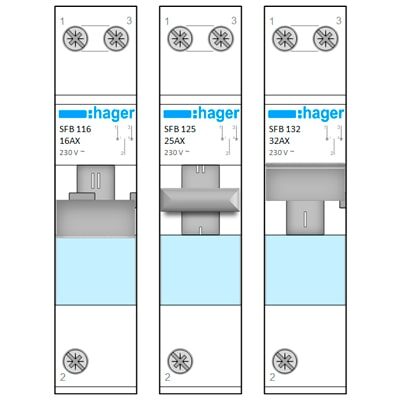

  • 1P Smart-фигура с вариативностью 3 артикулов — SFB116; SFB125; SFB132;
  • 2P Smart-фигура с вариативностью 3 артикулов — SFB216; SFB225; SFB232;
  • Активные точки подключения: общая (низ), клемма ввод I (верх), клемма ввод II (верх);
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
