Экономит 1–2 часа черчения Получить .vssx по email

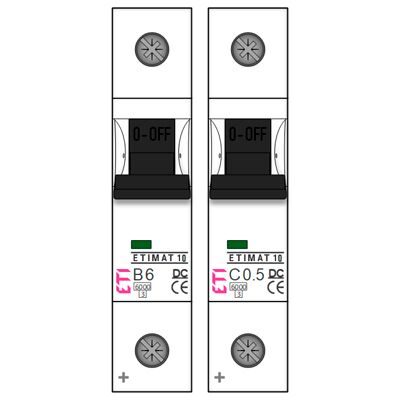

Smart-фигуры для Microsoft Visio — профессиональный шаблон (.vssx) серии ETI ETIMAT 10 DC для проектирования цепей постоянного тока в солнечных, резервных и промышленных системах электроснабжения.
ETIMAT 10 DC — это однополюсные (1p, 220 В DC) и двухполюсные (2p, 440 В DC) модульные автоматические выключатели постоянного тока с отключающей способностью 6 кА и характеристиками B и C, производства ETI (Словения). Применяются для защиты проводников в DC-цепях солнечных инверторов, аккумуляторных систем, цепях оперативного постоянного тока и промышленной автоматики.

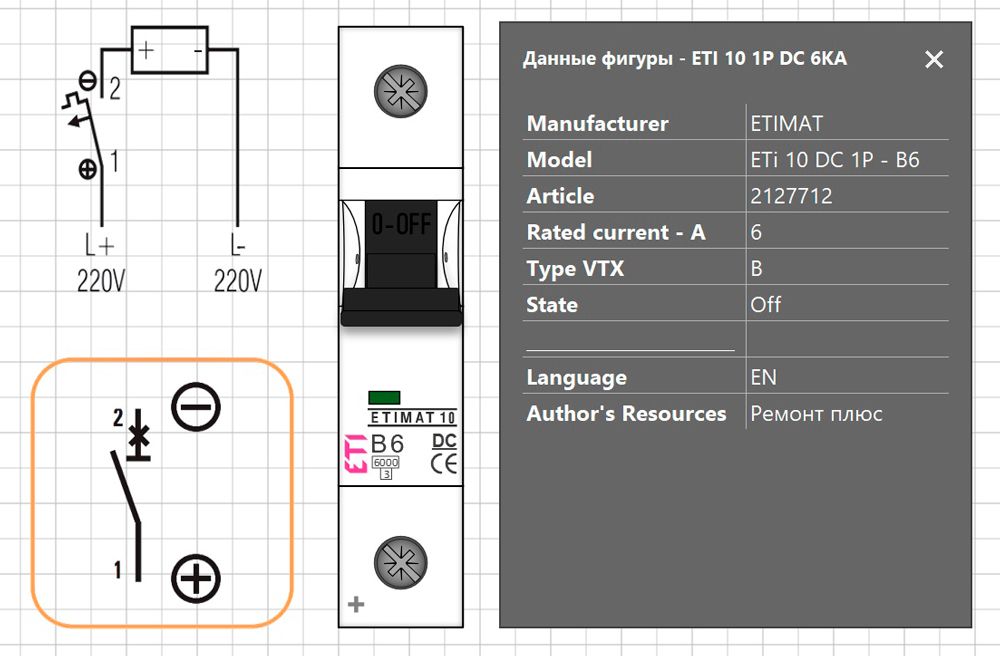

Шаблон содержит две Smart-фигуры — для 1p и 2p исполнений. Каждая содержит активные точки привязки клемм с маркировкой полярности, встроенные данные Smart Data и позволяет выбирать номинальный ток и характеристику через свойства фигуры.
⚡ Внимание — полярность подключения: ETIMAT 10 DC подключается строго с соблюдением полярности. По официальному каталогу ETI: L+ — клемма 2 (нижняя), L− — клемма 1 (верхняя). Неправильное подключение выведет прибор из строя. Два однополюсных 1p-автомата не заменяют один 2p — из-за различной дуговой защиты при постоянном токе.
1p и 2p — ключевые отличия
- Напряжение: 220 В DC
- Применение: однополярные цепи
- Ширина: 17,6 мм (1 модуль)
- Клеммы: L+ (кл.2) / L− (кл.1)
- Шаблон: ✓ готов
- Напряжение: 440 В DC
- Применение: двухполярные ±220В цепи
- Ширина: 35,2 мм (2 модуля)
- Клеммы: +220В / −220В
- Шаблон: ⏳ в разработке

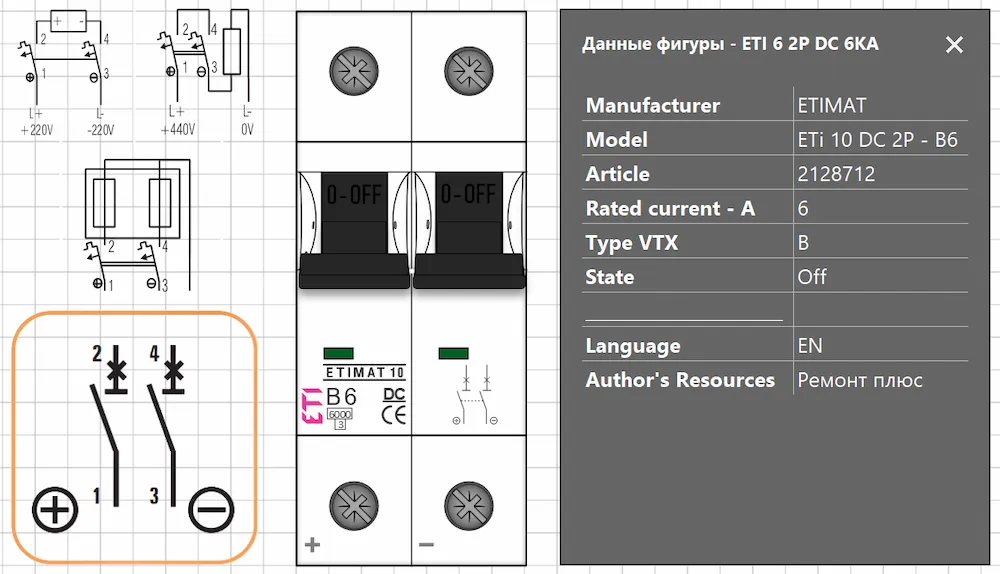

ℹ️ Когда применяется 2p: Двухполюсный ETIMAT 10 DC 2p включает два полюса последовательно — суммарное напряжение 440 В DC (+220 В и −220 В). Применяется в двухполярных системах постоянного тока: промышленные накопители, ИБП с двухполярным питанием, цепи управления 440 В DC. Заменить двумя отдельными 1p автоматами нельзя.
Что входит в шаблон
Один файл .vssx содержит две Smart-фигуры — для 1p и 2p исполнений. Выбор характеристики (B / C) и номинального тока — через свойства фигуры. Все исполнения в одном файле. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.
| Ін, А | Артикул B | Артикул C |
|---|---|---|
| 0,5 | — (нет в серии B) | 2137701 |
| 1 | — (нет в серии B) | 2137704 |
| 1,6 | — (нет в серии B) | 2137707 |
| 2 | — (нет в серии B) | 2137708 |
| 4 | — (нет в серии B) | 2137710 |
| 6 | 2127712 |
2137712 |
| 10 | 2127714 |
2137714 |
| 13 | 2127715 |
2137715 |
| 16 | 2127716 |
2137716 |
| 20 | 2127717 |
2137717 |
| 25 | 2127718 |
2137718 |
| 32 | 2127719 |
2137719 |
| 40 | 2127720 |
2137720 |
| 50 | 2127721 |
2137721 |
| 63 | 2127722 |
2137722 |
| Ін, А | Артикул B | Артикул C |
|---|---|---|
| 0,5 | — (нет в серии B) | 2138701 |
| 1 | — (нет в серии B) | 2138704 |
| 1,6 | — (нет в серии B) | 2138707 |
| 2 | — (нет в серии B) | 2138708 |
| 4 | — (нет в серии B) | 2138710 |
| 6 | 2128712 |
2138712 |
| 10 | 2128714 |
2138714 |
| 13 | 2128715 |
2138715 |
| 16 | 2128716 |
2138716 |
| 20 | 2128717 |
2138717 |
| 25 | 2128718 |
2138718 |
| 32 | 2128719 |
2138719 |
| 40 | 2128720 |
2138720 |
| 50 | 2128721 |
2138721 |
| 63 | 2128722 |
2138722 |
✓ Данные подтверждены на: etipolam.com.pl / etigroup.eu / eti.ua — по артикульной логике серии.
Схема выбора модели
Два вопроса — и нужная модель определена. Характеристики расцепления по официальному руководству ETI (etigroup.eu).
- Выбирайте 1p — однополюсный
- Системы: 12В / 24В / 48В АКБ, ОПТ 220В
- Выбирайте 2p — двухполюсный
- Системы: двухполярные ±220В, накопители
Резистивная нагрузка без пусковых токов
✓ Кабельные линии постоянного тока
✓ Цепи освещения (LED, DC-лампы)
✓ Цепи сигнализации и управления
✓ Отходящие линии от АКБ к резистивным нагрузкам
✗ Не подходит при наличии пусковых токов
Нагрузки с умеренными пусковыми токами
✓ DC-моторы (вентиляторы, насосы, приводы)
✓ Инверторы и DC-DC конверторы
✓ Зарядные устройства аккумуляторов
✓ Телекоммуникационное оборудование
✓ Малые номиналы (0,5–4А) — только C
Таблица Совместимости с DC-системами
Рекомендуемые номиналы для типовых систем постоянного тока. Финальный выбор — за проектировщиком на основе расчёта токов нагрузки и сечения кабеля согласно IEC 60364.
| Система | Uн, В DC | Ін, А | ВТХ | Полюс | Примечание |
|---|---|---|---|---|---|
| АКБ 12В — отходящие линии | 12 В | 6–25А | B | 1p | Защита кабелей от АКБ к нагрузкам: освещение, 12В оборудование |
| АКБ 24В — отходящие линии | 24 В | 6–32А | B | 1p | Защита кабелей 24В систем: телеком, промавтоматика |
| АКБ 48В — отходящие линии | 48 В | 10–40А | B | 1p | Защита кабелей 48В систем: серверные, ИБП, телеком |
| ОПТ 220В — отходящие линии | 220 В | 6–25А | B | 1p | Цепи оперативного постоянного тока РУ 6–10 кВ: сигнализация, управление |
| DC-моторы, вентиляторы 220В | 220 В | 6–32А | C | 1p | Пусковой ток 5–10×In — характеристика C исключает ложные срабатывания |
| Инверторы DC-вход | 220 В | 16–63А | C | 1p | Защита DC-кабеля от накопителя/АКБ до входа инвертора |
| Зарядные устройства АКБ | 220 В | 6–25А | C | 1p | Пусковые токи при подключении к разряженному АКБ |
| Цепи управления и сигнализации | 220 В | 0,5–6А | C | 1p | Малые токи 0,5–4А — только серия C. Цепи ПЛК, реле, датчиков |
| Двухполярная ±220В система | ±220 В | 6–63А | B / C | 2p | Суммарно 440В DC. Оба полюса +220В и −220В коммутируются одновременно |
| Промышленные накопители BESS | 440 В | 16–63А | C | 2p | Батарейные накопители с двухполярной шиной. Коммутация обоих полюсов |
| ИБП с двухполярным DC-входом | 440 В | 10–40А | C | 2p | Защита двухполярного DC-питания ИБП промышленного класса |
| Телеком БС 48В (−48В) | 48 В | 10–40А | B | 1p | Стандартное напряжение телеком-питания −48В. Резистивная нагрузка → B |
⚠️ Важно: ETIMAT 10 DC рассчитан на Un = 220 В DC (1p) и 440 В DC (2p). При напряжениях АКБ-систем 12/24/48В автомат работает корректно — его Un является максимальным рабочим напряжением, а не минимальным. Ток автомата выбирается по нагрузке и сечению кабеля, а не по напряжению системы.
Особенности Smart-фигуры
Клеммы с полярностью
Выбор номинала и ВТХ
Точный масштаб
Smart Data
Маркировка DC в метаданных
SVG-вектор
Технические характеристики ETI ETIMAT 10 DC
Параметры по официальному каталогу ETI и datasheet с etigroup.eu / tme.eu (2024-2025). Ключевые значения встроены в Smart Data фигуры.
| Параметр | ETIMAT 10 DC 1p | ETIMAT 10 DC 2p |
|---|---|---|
| Стандарт | IEC EN60898-2 | IEC EN60898-2 |
| Номинальное напряжение Un | 220В DC | 440В DC |
| Тип напряжения | DC | DC |
| Постоянная времени L/R | 4 мс | 4 мс |
| Характеристики расцепления | B(6–63А) / C(0,5–63А) | B(6–63А) / C(0,5–63А) |
| Отключающая способность Icn | 6 кА | 6 кА |
| Класс ограничения энергии | 3 | 3 |
| Количество полюсов | 1 | 2 |
| Ширина корпуса | 17,6 мм (1×18 мм) | 35,2 мм (2×18 мм) |
| Высота (В) | 85 мм | 85 мм |
| Глубина (Г) | 68 мм | 68 мм |
| Сечение проводника | 1–25 мм² | 1–25 мм² |
| Степень защиты | IP20 | IP20 |
| Категория перенапряжения | III | III |
| Монтаж | DIN-рейка EN60715 (TH35) | DIN-рейка EN60715 (TH35) |
| Возможность пломбирования | Да | Да |
| Место производства | Словения | Словения |
| Масса (ориент.) | ~125 г | ~210 г |
Используя предопределённые фигуры Microsoft Visio, вы можете быстро и просто создавать понятные схемы DC-цепей — от солнечных панелей и аккумуляторных систем до цепей управления и автоматики. Применив трафарет Visio автоматического выключателя постоянного тока ETI ETIMAT 10 DC, вы сможете корректно отобразить полярность подключения L+/L− в однолинейной схеме, точно выдержать габариты корпуса (1p 220В DC — 17,6 мм, 2p 440В DC — 35,2 мм) и автоматически получить спецификацию оборудования. Модель выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона исключено. Всё нацелено на удобство и простоту творчества.
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:
- 1p (220В DC) — однолинейные схемы солнечных систем: DC-цепи от панелей до MPPT-контроллера или инвертора; аккумуляторные системы 12В / 24В / 48В; оперативный постоянный ток (ОПТ) 220 В;
- 2p (440В DC) — двухполярные системы ±220В DC; промышленные накопители энергии; ИБП с двухполярным DC-шиной; цепи управления промышленных установок 440В DC;
- Схемы цепей управления, контроля и сигнализации промышленных объектов на постоянном токе;
- Документация телекоммуникационных и серверных систем с резервным питанием DC;
- Технические задания и коммерческие предложения на монтаж солнечных и резервных систем.
Хорошо сочетается со Smart-фигурами Epever Tracer AN G3 (MPPT-контроллер), Deye SUN-SG05LP1 (инвертор), Deye BOS-B (накопитель), Hager MCS / MBS (AC-автоматы), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617.
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - ETI-ETIMAT10-DC-Stencils.vssx
Внутри файла две Smart-фигуры с полным выбором параметров:
- ETIMAT 10 DC 1p — 220В DC, B/C, 0,5–63А: 25 исполнений через свойства фигуры;
- ETIMAT 10 DC 2p — 440В DC, B/C, 0,5–63А: 25 исполнений через свойства фигуры;
- Smart Data - Un (220В или 440В DC), Icn 6 кА, L/R 4 мс, EN 60898-2, тип DC;
- Активные клеммы с полярностью — L+/L− для 1p; +220В/−220В для 2p;
- Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
Формулы в ShapeSheet работают корректно, при смене номинала в данных фигуры текст на схеме меняется сам. Единственное — проверяйте артикулы в таблице, для ETIMAT 10 DC их много, но основные ходовые вроде на месте. Для проектирования щитов постоянного тока вполне годный инструмент
Нормальные фигуры. Отрисованы по ГОСТу, слои не замусорены, весят немного, так что Визио не тормозит на больших схемах. Было бы неплохо еще добавить такие же, но с доп. контактами в одном блоке, а так — рабочий вариант
О доп.контактах — подумаю
