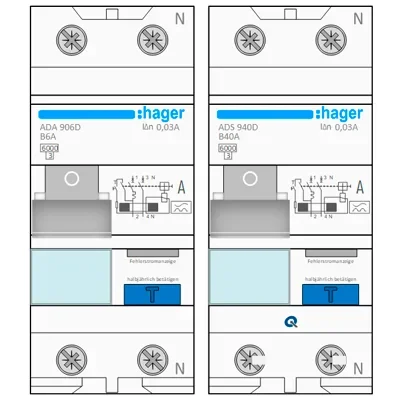

Трафарет Visio: Hager RCBO - дифавтомат ДАВ 1P+N / QuickConnect
  • Версия 1.0.0
  • Скачать 4
  • Размер файла 68.7 KB
  • Количество файлов 0
  • Дата создания 09.08.2026
  • Последнее обновление 12.08.2026
  • Рекомендуемый взнос $5

❤ Ваша поддержка помогает создавать новые шаблоны

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) Hager ДАВ (дифференциальный автоматический выключатель, RCBO) — серия совмещённых автоматов защиты и УЗО производителя Hager Group. Двухполюсное исполнение (1P+N), 2 модуля (35мм) на DIN-рейке. Серия объединяет два типа клемм (винтовые / QuickConnect), три значения чувствительности к утечке (10 / 30 / 300мА), два типа отключения — «Тип A» и «Тип A Hi Immunity», две характеристики срабатывания (B / C), диапазон токов от 6 до 40А.

Шаблон Visio (стенсил) содержит 1 Smart-фигуру с вариативностью всей матрицы параметров — тип клемм, чувствительность, тип, характеристика, номинальный ток — переключение через Smart Data. Покрывает 35 официальных артикулов одной фигурой.

⚠️ «AFA» и «AFH» — это не тип отключения, а чувствительность 300мА.
Официальная колонка «Тип» для AFA-моделей — «A» (обычный тип A). Для AFH-моделей — «A Hi» (тип A повышенной помехоустойчивости, Hi Immunity).
«F» и «H» в названии — часть буквенного кода серии, не обозначение типа по IEC 60755/62423.
⚠️ Номинал 13А — только в QuickConnect.
Винтовые клеммы (ADA/ACA) — диапазон 6/10/16/20/25/32/40А (7 значений, без 13А).
QuickConnect (ADS/ACS) — диапазон 6/10/13/16/20/25/32/40А (8 значений, с 13А).
ℹ️ Серия AFH (Hi Immunity) — без буквы «D» на конце, только 4 номинала.
Артикулы: AFH960, AFH966, AFH970, AFH975 — обратите внимание, отсутствует финальная «D» (в отличие от всех остальных серий).
Диапазон только 10/16/20/25А — нет 6А и нет 32А/40А в этой серии.
ℹ️ Логика кодирования тока в артикуле — характеристика C добавляет 50 к коду.
Для характеристики B двузначный код тока в артикуле совпадает с реальным номиналом (916D=16А).
Для характеристики C — код тока = номинал + 50 (966D=16А, так как 16+50=66). Относится ко всем моделям без исключений.

Что входит в шаблон Visio Hager RCBO - ДАВ 1P+N / QuickConnect

Таблица 1 — ДАВ, QuickConnect, характеристика B, 1P+N (9 моделей):

Номинальный ток Характеристика Тип Чувствительность Артикул
16 A B A 10 mA ACS916D
6 A B A 30 mA ADS906D
10 A B A 30 mA ADS910D
13 A B A 30 mA ADS913D
16 A B A 30 mA ADS916D
20 A B A 30 mA ADS920D
25 A B A 30 mA ADS925D
32 A B A 30 mA ADS932D
40 A B A 30 mA ADS940D



Дифавтомат Hager ADS-серии Visio Stencil — поля Smart Data в Microsoft Visio
Hager RCBO ADS-серии ДАВ — Smart Data в Microsoft Visio

Таблица 2 — ДАВ, характеристика B, 1P+N, винтовые клеммы (8 моделей):

Номинальный ток Характеристика Тип Чувствительность Артикул
16 A B A 10 mA ACA916D
6 A B A 30 mA ADA906D
10 A B A 30 mA ADA910D
16 A B A 30 mA ADA916D
20 A B A 30 mA ADA920D
25 A B A 30 mA ADA925D
32 A B A 30 mA ADA932D
40 A B A 30 mA ADA940D

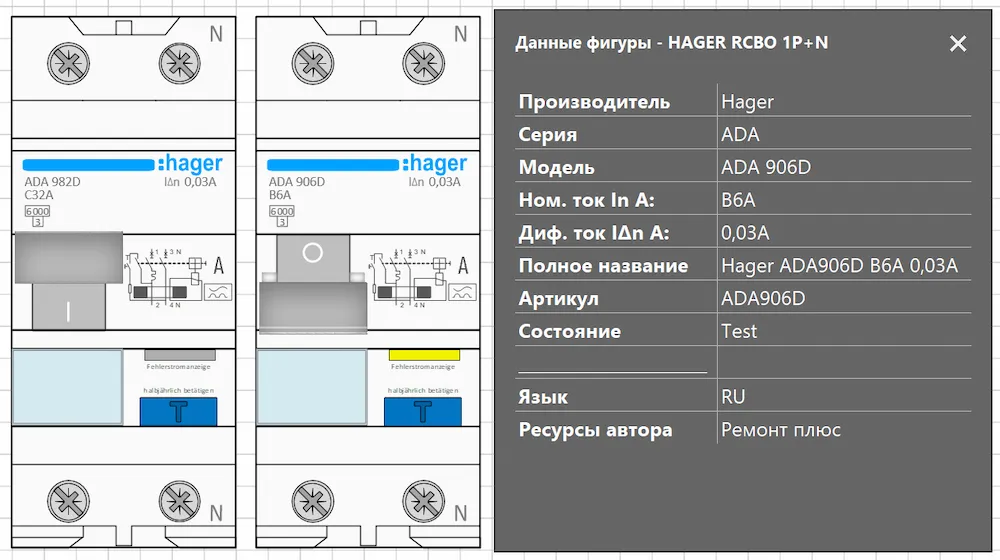

Дифавтомат Hager ADA-серии Visio Stencil — поля Smart Data в Microsoft Visio
Hager RCBO ADA-серии ДАВ — Smart Data в Microsoft Visio

Таблица 3 — ДАВ, характеристика C, 1P+N, винтовые клеммы (14 моделей):

Номинальный ток Характеристика Тип Чувствительность Артикул
16 A C A 10 mA ACA966D
6 A C A 30 mA ADA956D
10 A C A 30 mA ADA960D
16 A C A 30 mA ADA966D
20 A C A 30 mA ADA970D
25 A C A 30 mA ADA975D
32 A C A 30 mA ADA982D
40 A C A 30 mA ADA990D
6 A C A 300 mA AFA956D
10 A C A 300 mA AFA960D
16 A C A 300 mA AFA966D
20 A C A 300 mA AFA970D
25 A C A 300 mA AFA975D
32 A C A 300 mA AFA982D

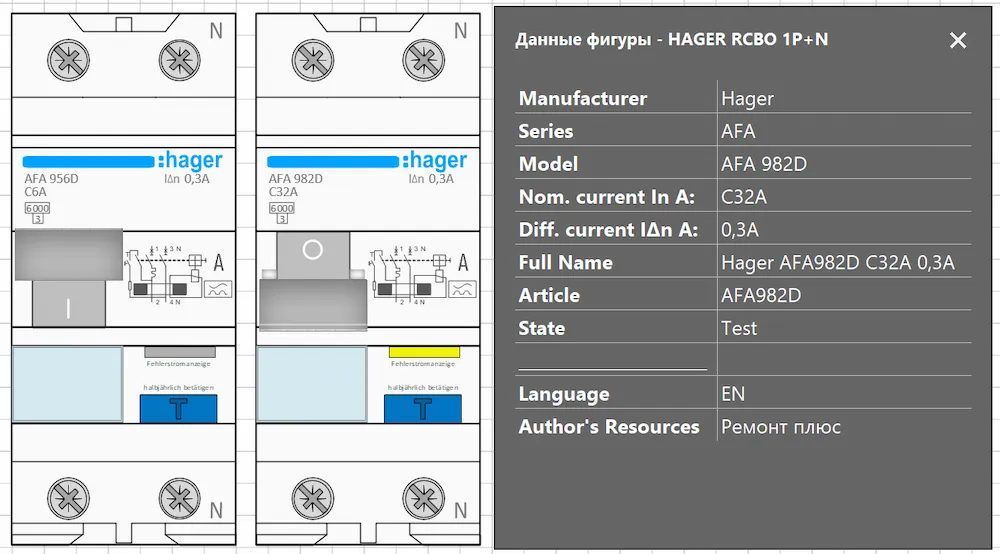

Дифавтомат Hager AFA-серии Visio Stencil — поля Smart Data в Microsoft Visio
Hager RCBO AFA-серии ДАВ — Smart Data в Microsoft Visio

Таблица 4 — ДАВ, характеристика C, 1P+N, тип A Hi Immunity (4 модели):

Номинальный ток Характеристика Тип Чувствительность Артикул
6 A C A Hi 300 mA AFH960
16 A C A Hi 300 mA AFH966
20 A C A Hi 300 mA AFH970
25 A C A Hi 300 mA AFH975

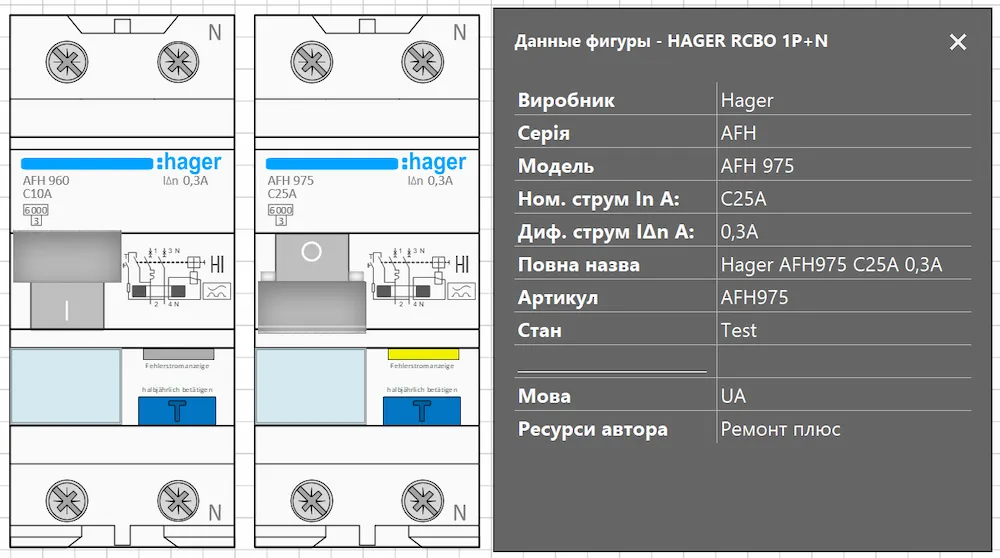

Дифавтомат Hager AFH-серии Visio Stencil — поля Smart Data в Microsoft Visio
Hager RCBO AFH-серии ДАВ — Smart Data в Microsoft Visio

Особенности Smart-фигуры Hager RCBO - ДАВ 1P+N / QuickConnect

🔌

Активные точки подключения

Клеммы: L (вход), N (вход), L′ (выход), N′ (выход) — 1P+N. Индикаторы положения контактов и срабатывания по утечке.

💡

Единый корпус

Фигура выполнена в едином масштабе 1:1 для 35 официальных артикулов объединённых в одной фигуре Visio.

📐

Точный масштаб 1:1

Габариты 35 × 83 × 67 мм (Ш × В × Г, 1 DIN-модуль).
Фигура корректно встаёт в сборку на однолинейных и компоновочных схемах.

🔀

5 полей вариативности

Тип клемм (винт/QuickConnect), тип (A / A Hi), чувствительность (10/30/300мА), характеристика (B/C), ток — через Smart Data.

🔄

Автогенерация артикула

Smart Data собирает итоговый код по официальной логике — избавляет от ручного набора длинных обозначений.

🎯

Совместимость

Файл .vssx совместим с Microsoft Visio 2013, 2016, 2019, 2021 и Office 365. Вставка перетаскиванием фигур.

Область применения Hager RCBO по чувствительности

Чувствительность Типовое применение Серия артикулов
10мА Влажные помещения, детские учреждения, медкабинеты — повышенная чувствительность к малым утечкам ACA9xxD, ACS9xxD
30мА Стандартная защита групп освещения и розеток — базовое требование ПУЭ/норм ADA9xxD, ADS9xxD
300мА Противопожарная защита от возгорания при утечках большого тока — не для защиты людей от поражения током AFA9xxD, AFHxxx
300мА Hi Immunity Объекты с частыми ложными срабатываниями обычных УЗО из-за наводок/помех в сети AFHxxx

Используя предопределённые фигуры Microsoft Visio, вы можете быстро создавать понятные однолинейные и компоновочные схемы щитов. Применив стенсил Visio Hager RCBO - ДАВ 1P+N / QuickConnect, вы сможете точно визуализировать компоновку системы с учётом реальных габаритов и автоматически получить спецификацию оборудования. Все фигуры выполнены в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона исключено.

Область применения шаблона Hager RCBO - ДАВ 1P+N / QuickConnect

Шаблон предназначен для следующих типов проектной документации:

  • Защита групп освещения и розеток в жилых и коммерческих объектах — стандартная комбинация Тип A, 30мА, характеристика B (ADA9xxD/ADS9xxD) — самый распространённый вариант применения на схемах распределительных щитов.
  • Защита цепей с электродвигателями и индуктивной нагрузкой — характеристика C (ADA9xxD-C/ADS9xxD-C) переносит больший пусковой ток без ложного срабатывания автоматической части.
  • Повышенная чувствительность для влажных помещений — 10мА версии (ACA9xxD/ACS9xxD) для ванных комнат, саун, бассейнов, детских учреждений и медицинских кабинетов, где нормативы требуют более раннего срабатывания по утечке.
  • Противопожарная защита вводных цепей — 300мА версии (AFA9xxD, AFH-серия) устанавливаются на вводе для защиты от возгорания при значительных утечках, не заменяя при этом УЗО 30мА на отходящих линиях для защиты людей.
  • Быстрая сборка щитов на производстве — QuickConnect (ADS/ACS-серия) для случаев, где важна скорость подключения проводников на сборочной линии без потери надёжности контакта, в отличие от винтовых клемм.
  • Компоновочные и однолинейные схемы распределительных щитов в Microsoft Visio — фигура используется как основной элемент защиты групп нагрузки, совмещающий функции автоматического выключателя и УЗО в одном модуле схемы вместо отдельных символов АВ+УЗО.

Для сопутствующих устройств защиты по напряжению смотрите DigiTOP VA- M2 (реле напряжения с контролем тока). Для переключателей нагрузки Hager SF263 / SF463 (групповой переключатель).
При построении компоновочной или однолинейной схемы применяются Smart-фигуры Hager Volta 48 (щит электрический), Hager RCD 2P / RCD 4P (УЗО 2P/4P), шаблон AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617, клеммный блок WKDQ JPT 1,5~6,0, трафарет автоматического выключателя 6kA, тип «С» Hager MLN и всеми шаблонами фигур каталога download.

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл - Hager-RCBO-2P-Stencils.vssx
Внутри ZIP файла:

  • 1 Smart-фигура с полной параметрической вариативностью, покрывающая 35 официальных артикулов из 4 таблиц;
  • 3 состояния: Включён / Отключён / Тест — переключение через Smart Data;
  • Активные точки подключения: L, N (вход), L′, N′ (выход);
  • Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
