Трафарет Visio: Hager RCD 2P — УЗО 6кА тип A, 10–500мА, Bi-Connect и QuickConnect
  • Версия 0.1.0
  • Скачать 14
  • Размер файла 65 KB
  • Количество файлов 0
  • Дата создания 20.05.2025
  • Последнее обновление 14.06.2026
  • Рекомендуемый взнос $2.5

❤ Ваша поддержка бесценна и помогает Детям

Smart-фигуры для Microsoft Visio — профессиональный шаблон (.vssx) серии Hager RCD 2P для проектирования однофазных распределительных щитов жилых, коммерческих и промышленных объектов.
Hager RCD 2P — это двухполюсные модульные устройства защитного отключения (УЗО) с отключающей способностью 6 кА, типом защиты A, током утечки от 10 до 500 мА, производства Hager (Франция). Занимают 2 модуля (35 мм) на DIN-рейке. Применяются для защиты людей и животных от поражения электрическим током, а также для противопожарной защиты в однофазных сетях 1P+N 230 В.

УЗО Hager отвечают европейским стандартам: DIN EN 61008-1, EN 61008-2-1, VDE 0664-10+11. Модульные устройства Hager RCD устанавливается на стандартную 35 мм DIN-рейку при помощи защелок. Напряжение питания переменного тока может подаваться как со стороны верхних, так и со стороны нижних контактов. УЗО требует строго соблюдения подключения нулевого проводника к соответствующей клемме.

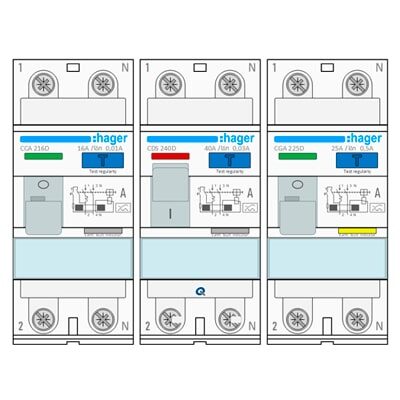

Трафарет Visio точно воспроизводит внешний вид двухполюсного УЗО Hager с шириной корпуса 35 мм (2 модуля), содержит активные точки привязки клемм, встроенные данные Smart Data и позволяет выбирать модель, ток утечки и тип подключения через свойства фигуры.

🔬 Серия CCA — особая: ток утечки 10 мА
CCA216D и CCA225D — единственные модели в линейке с Idn = 10 мА. Применяются для защиты медицинского оборудования, приборов с повышенными требованиями к безопасности и специальных зон по ДСТУ IEC 60364-7-710. Это не замена стандартному 30 мА — это отдельная область применения.

Что входит в шаблон

Один файл .vssx содержит две Smart-фигуры: Bi-Connect (винтовые клеммы) и QuickConnect (безвинтовые клеммы на входе). Выбор модели и тока утечки — через свойства фигуры. Все 15 исполнений в одном файле. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.

Содержимое

Серия CCA — 10 мА, тип A, Bi-Connect

Артикул Ін, А Idn Тип Клеммы
CCA216D 16 10 мА A Bi-Connect
CCA225D 25 10 мА A Bi-Connect

Серия CDA — 30 мА, тип A, Bi-Connect

Артикул Ін, А Idn Тип Клеммы
CDA216D 16 30 мА A Bi-Connect
CDA225D 25 30 мА A Bi-Connect
CDA240D 40 30 мА A Bi-Connect
CDA263D 63 30 мА A Bi-Connect

Серия CEA — 100 мА, тип A, Bi-Connect

Артикул Ін, А Idn Тип Клеммы
CEA240D 40 100 mA A Bi-Connect

Серия CFA — 300 мА, тип A, Bi-Connect

Артикул Ін, А Idn Тип Клеммы
CFA240D 40 300 мА A Bi-Connect
CFA263D 63 300 мА A Bi-Connect

Серия CGA — 500 мА, тип A, Bi-Connect

Артикул Ін, А Idn Тип Клеммы
CGA225D 25 500 мА A Bi-Connect
CGA240D 40 500 мА A Bi-Connect
CGA263D 63 500 мА A Bi-Connect

Серия CDS — 30 мА, тип A, QuickConnect

Артикул Ін, А Idn Тип Клеммы
CDS225D 25 30 мА A QuickConnect
CDS240D 40 30 мА A QuickConnect
CDS263D 63 30 мА A QuickConnect

ℹ️ QuickConnect в серии CDS: Безвинтовая QC-клемма установлена только на входе (шина питания). Отходящие клеммы (нагрузка) — стандартные винтовые Bi-Connect. Технология QC ускоряет монтаж при подключении к гребенчатым или вильчатым фазным шинам — не требует инструмента.

Download MS-Visio template Model Hager 2P Quickconnect | Фигуры электрики Hager УЗО 2Р | Фигуры электрики визио УЗО Hager

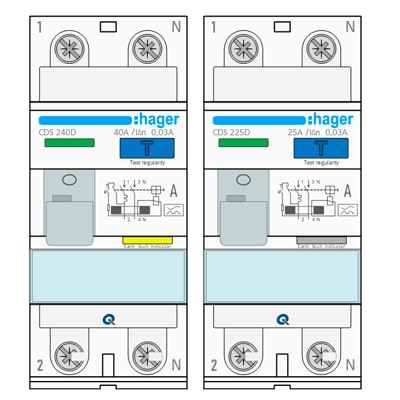

Visio Hager CDS 240D / CDS 225D 2P Quickconnect

Download MS-Visio template Model УЗО Hager 2P | Фигуры электрики Hager УЗО 2Р | Фигуры электрики визио УЗО Hager

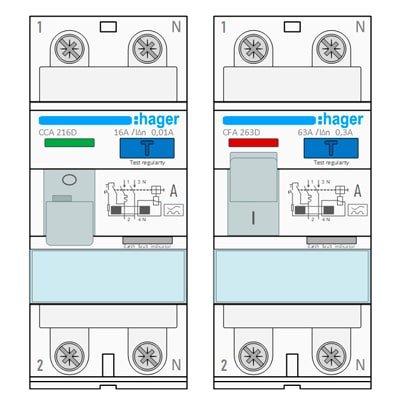

Visio Model Hager CCA 216D / CFA 263D 2P

Особенности Smart-фигуры

⚡

Активные точки подключения

Клеммы 2×вход (L/N) и 2×выход — активные точки привязки Visio. Схема не разрывается при перемещении фигуры.

⚙️

Выбор модели через свойства

15 исполнений: выбор тока утечки (10/30/100/300/500 мА), номинального тока и технологии клемм через свойства фигуры.

📊

Smart Data с Idn

Idn (10–500 мА), Icn 6 кА, потери мощности 6,24 Вт, тип A встроены в данные фигуры для автоматических спецификаций.

Заголовок блока

Точный масштаб 35мм

2 модуля = 35 мм ширины. Соответствует официальному datasheet Hager (06.03.2026). Соотношение сторон 1:1.

🔌

Bi-Connect и QuickConnect

Два варианта клемм визуально отличаются в фигуре — проектировщик сразу видит тип подключения в плане щита.

🔄

3 состояния

On / Test / Off — три визуальных состояния рычага встроены в фигуру. Актуально для схем с указанием режима работы.

Технические характеристики Hager RCD 2P

Параметры подтверждены на hager.com/de и официальном datasheet assets.hager.com (06.03.2026). Ключевые значения встроены в Smart Data фигуры.

Параметры

Параметр Значение
Стандарт DIN EN61008-1 (VDE 0664-10), DIN EN61008-2-1 (VDE 0664-11)
Номинальное напряжение Ue 230 В ~ (1P+N)
Напряжение изоляции Ui 500 В
Импульсное напряжение Uimp 4 кВ
Частота 50 Гц
Количество полюсов 2 (1P+N)
Отключающая способность Icn 6 кА (Inc по EN 61008-1)
Номинальный ток In 16 / 25 / 40 / 63 А
Ток утечки Idn 10 / 30 / 100 / 300 / 500 мА
Тип защиты A — переменные и пульсирующие постоянные токи утечки
Технология подключения Bi-Connect (CCA/CDA/CEA/CFA/CGA) — винтовые
QuickConnect вход + винт выход (CDS)
Сечение проводника многожильного 1–16 мм²
Сечение проводника однопроволочного 1–25 мм²
Количество модулей на DIN-рейке 2 × 17,5 мм
Ширина (Ш) 35 мм
Высота (В) 83 мм
Глубина (Г) 70 мм (Bi-Connect) / 68 мм (QuickConnect)
Степень защиты IP20
Монтаж DIN-рейка EN 60715 (TH35)
Рабочая температура −25…+40 °С
Дерейтинг при +45°С 38 А (от 40А)
Потери мощности при In 6,24 Вт (CDA240D, данные datasheet 06.03.2026)
Механическая долговечность 4 000 циклов
Электрическая долговечность 2 000 циклов
Подключение питания Сверху или снизу (двустороннее)
Возможность пломбирования Да
Маркировочное поле Да (на корпусе)
Дополнительные устройства Да — монтаж без инструмента
Место производства Франция
Сертификаты CE, VDE

⚠️ Дерейтинг при повышенной температуре (CDA240D, 40А):
+40°С → 40А · +45°С → 38А · +50°С → 37А · +55°С → 34А · +60°С → 30А
При монтаже в закрытых щитах без вентиляции учитывайте нагрев — фактический допустимый ток меньше номинального.

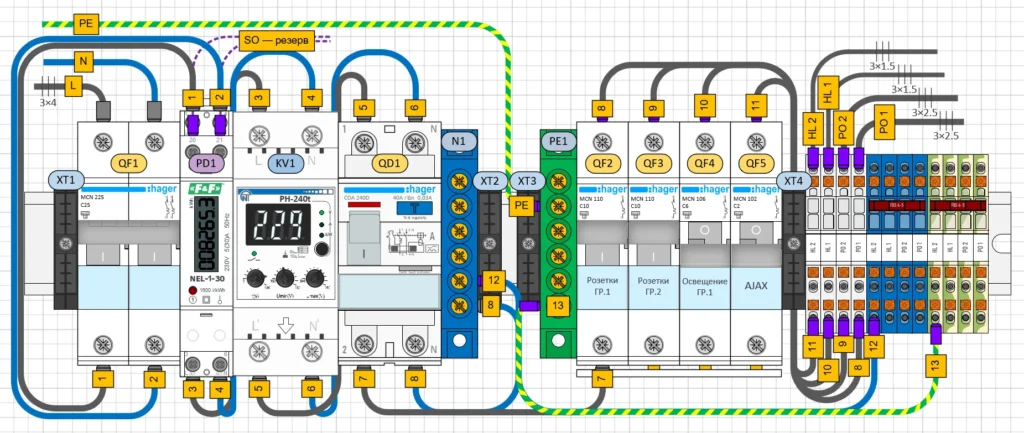

Hager CDA 240D 40А/30мА в схеме однофазного щита — подключение после реле напряжения Novatek PH-240t
Hager CDA 240D 40А/30мА в схеме однофазного щита — подключение после реле напряжения Novatek PH-240t

Схема выбора модели

Два вопроса — и нужная модель определена.

Шаг 1. Технология клемм: Серийный монтаж с фазными шинами, нужна скорость → QuickConnect. Стандартный монтаж → CCA/CDA/CEA/CFA/CGA (Bi-Connect)

Шаг 2. Ток утечки Idn:

Idn Применение Серия
10 мА Медицинское оборудование, особые зоны с повышенными требованиями к безопасности по ДСТУ IEC 60364-7-710. Не для жилых помещений — слишком чувствительно, даёт ложные срабатыванияь CCA
30 мА Защита людей — жилые помещения, ванные, кухни, розеточные группы, наружные цепи. Обязательный минимум по ДБН В.2.5-27 для жилья CDA / CDS
100 mA Вводное УЗО перед группой 30 мА устройств для обеспечения избирательности. Коммерческие объекты. Не даёт персональной защиты — только групповую CEA
300 мА Противопожарная защита. Вводное УЗО перед щитом, защита кабельных трасс, промышленные объекты. Обязательно для деревянных строений по ДБН CFA
500 мА Противопожарная защита с высоким допустимым фоновым током утечки. Промышленные объекты с большим количеством оборудования с высокими токами утечки на корпус CGA

Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов. Применив шаблон Hager RCD (УЗО), Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Hager выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Hager исключено. Все нацелено на удобство и простоту творчества.

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

  • Однолинейные схемы вводных и групповых щитов квартир, частных домов и коттеджей — УЗО 2P на каждую группу или на весь щит;
  • ЭС и ЭМ схемы однофазных распределительных щитов коммерческих объектов — торговые помещения, офисы, рестораны;
  • Схемы щитов с двухуровневой УЗО-защитой: вводное 100/300 мА (CEA/CFA) + групповые 30 мА (CDA/CDS);
  • Схемы медицинских объектов с УЗО 10 мА (CCA) по требованиям ДСТУ IEC 60364-7-710;
  • Схемы наружных цепей, подключений бассейнов, саун, строительных площадок — 30 мА обязательно;
  • Технические задания и коммерческие предложения на электромонтажные работы.

Хорошо сочетается со Smart-фигурами Hager MCS / MBN / MCN (автоматы), Hager RCD 4P (четырёхполюсное УЗО), Hager ACA/ADA (дифавтоматы), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617.

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл — Hager-RCD-2P-Stencils.vssx
Внутри файла одна Smart-фигура:

  • Hager RCD 2P Bi-Connect — 12 исполнений: CCA (10 мА), CDA (30 мА), CEA (100 мА), CFA (300 мА), CGA (500 мА);
  • Hager RCD 2P QuickConnect (CDS) — 3 исполнения: 25А / 40А / 63А, 30 мА тип A;
  • 3 состояния — On / Test / Off для каждой фигуры;
  • Smart Data — Idn, Icn 6 кА, потери мощности 6,24 Вт, тип A, клеммы Bi-Connect / QC;
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
