Экономит 1–2 часа черчения Получить .vssx по email
Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) F&F NEL-1-30 (производство Польша) — однофазный статический (электронный) индикатор потребления электроэнергии прямого включения, класс точности 1, максимальный ток 30 А, 230В AC / 50Гц, 1 DIN-модуль (18 мм). Оснащён сегментным LCD-дисплеем и импульсным выходом SO (клеммы 20/21, 1600 имп/кВт·ч). Поверка MID отсутствует — прибор не сертифицирован для коммерческих расчётов.

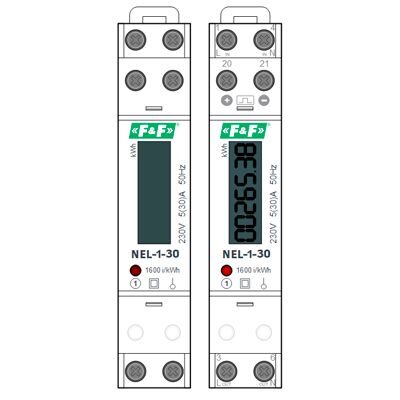

Трафарет Visio точно воспроизводит внешний вид F&F NEL-1 с габаритами 116×18×62,6 мм (1 модуль DIN), содержит активные точки привязки клемм (IN/OUT/SO/N), встроенные данные Smart Data и два состояния (включено/отключено) через свойства фигуры.
Устройство не имеет сертификата MID (директива 2014/32/EU) и не предназначено для коммерческих расчётов с потребителем. Для коммерческого учёта используйте поверенный счётчик F&F WZE-1 (MID, 45 А). NEL-1-30 — для технического мониторинга и субучёта.
NEL-1-30 (Imax 30 А) и NEL-1-60 (Imax 60 А) — приборы одной серии NEL, отличаются только максимальным допустимым током. Шкала индикации у NEL-1-60 — 0÷99 999,9 кВт·ч (одна цифра после запятой), у NEL-30 — 0÷999 999,9 кВт·ч. Корпус и габариты у NEL-1-60 — 2 модуля (35 мм), у NEL-30 — 1 модуль (18 мм).
Что входит в шаблон F&F NEL-1-30
В архиве — одна фигура Smart Shape для однофазного счётчика NEL-1. Единственный артикул серии: 5902431677958
| устройство | Imax | Ключевые параметры |
|---|---|---|
| NEL-01-30 | 30 А | 230В AC, 50 Гц, класс 1, без MID, LCD, SO-выход (20/21), 1 модуль |
Особенности Smart-фигуры F&F NEL-1-30
Активные точки подключения
Smart Data
Точный масштаб 1:1
Фигура корректно встаёт в сборку щита на однолинейных схемах.
Индикация LED
Импульсный выход SO
Маркер «без MID»
Технические характеристики F&F NEL-1-30
Параметры по официальному мануалу F&F NEL-1-30 и странице производителя fif.com.pl. Все значения верифицированы из первичного источника.
Параметр
Значение
Тип
Статический (электронный) однофазный индикатор потребления электроэнергии, прямое включение
Стандарт
PN-EN 62052-11 / IEC 62052-11, IEC 62053-21
Номинальное напряжение
230В AC, 50Гц
Базовый ток Iн
5А
Минимальный ток Imin
0,02А
Максимальный ток Imax
30А
Класс точности
1
Диапазон индикации
0 ÷ 999 999,9 кВт·ч
Постоянная счётчика
1600 имп/кВт·ч (0,625 Вт·ч/имп)
Собственное потребление
8ВА / 0,4Вт
Дисплей
Сегментный LCD (без подсветки)
Сигнализация измерения
LED красный (мигание)
Импульсный выход SO+/SO−
Клеммы 20(+) и 21(−); открытый коллектор (OC)
Учёт в двух направлениях
Нет
Клеммы
Разъёмные клеммные блоки, 6,0мм²
Монтаж
DIN-рейка 35мм
Габариты (Ш × В × Г)
18 × 116 × 62,6мм (1 DIN-модуль)
Степень защиты
IP20
Рабочая температура
−25…+70 °C (fif.com.pl)
Поверка MID
⚠️ Отсутствует — прибор не сертифицирован по директиве 2014/32/EU
Страна производства
Польша
EAN
5902431677958
Назначение клемм F&F NEL-1-30
По официальному мануалу устройство работает по следующему приоритетному алгоритму:
Клемма
Назначение
Примечание
1
Фаза — вход питания
Входной фазный провод L (питание счётчика и измеряемой цепи)
3
Фаза — выход
Выходной фазный провод к измеряемой нагрузке
4
Нейтраль — вход (N)
Входной нулевой провод
6
Нейтраль — выход (N)
Нулевой провод к измеряемой нагрузке
SO+
Импульсный выход (+)
Открытый коллектор; физическая маркировка на корпусе
SO−
Импульсный выход (−)
Общий (минус) импульсного выхода; маркировка на корпусе
Источники: fif.com.pl — официальная страница продукта (проверено 10.06.2026); tme.eu — карточка товара NEL-1 (проверено 10.06.2026); manualslib.com — руководство по эксплуатации NEL-1; каталог F&F 2026 (польская версия) — габариты 18 × 116 × 62,6 мм, подтверждены.
Схема выбора модели
Условие / требование
Рекомендуемая модель
Примечание
Однофазная сеть, ток ≤ 30 А, поверка MID не нужна, технический мониторинг
NEL-1-30
1 модуль, компактный корпус, класс точности 1
Однофазная сеть, ток ≤ 60 А, поверка MID не нужна, технический мониторинг
NEL-1-60
2 модуля (35 мм), более широкий диапазон тока
Однофазная сеть, поверка MID обязательна, коммерческий расчёт
WZE-1
MID, 45 А, класс B, сертификат TCM
Трёхфазная сеть, без MID
NEL-3-100
Трёхфазный аналог серии NEL
Трёхфазная сеть, поверка MID обязательна
WZE-3
Трёхфазный аналог WZE-1 с MID
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:
- Субучёт нагрузок в квартирном или этажном щите — контроль потребления отдельной группы нагрузок (освещение, розетки, кондиционер) без требования MID.
- Технический мониторинг в производственном щите — учёт потребления отдельного станка или вспомогательного оборудования, ток нагрузки до 30А.
- Системы умного дома и автоматизация зданий — передача импульсов SO (клеммы 20/21) на контроллер, ПЛК или устройство дистанционного считывания Meternet.
- Временный учёт на строительных объектах — компактный одномодульный корпус, не требует поверки, быстрый монтаж на DIN-рейку.
- Проекты электроснабжения (ЭС, ЭМ) — включение в однолинейные схемы и схемы щитов в составе проектной документации; шаблон Visio ускоряет оформление схем.
- Мониторинг арендуемых помещений — там, где коммерческий учёт ведётся через общий поверенный счётчик, а NEL используется для внутреннего контроля.
Хорошо сочетается со Smart-фигурами ZUBR MF (реле напряжения), Novatek-Electro РН-31 (реле напряжения), PH-301/302/311 (реле контроля фаз), Hager SBN (выключатель нагрузки), Hager MCN/MCS (автоматы), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617.
Если требуется поверка MID — используйте трафарет F&F WZE-1. Для токов свыше 30 А без MID — трафарет F&F NEL-1-60.
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - FF-NEL-1-30-Stencils.vssx

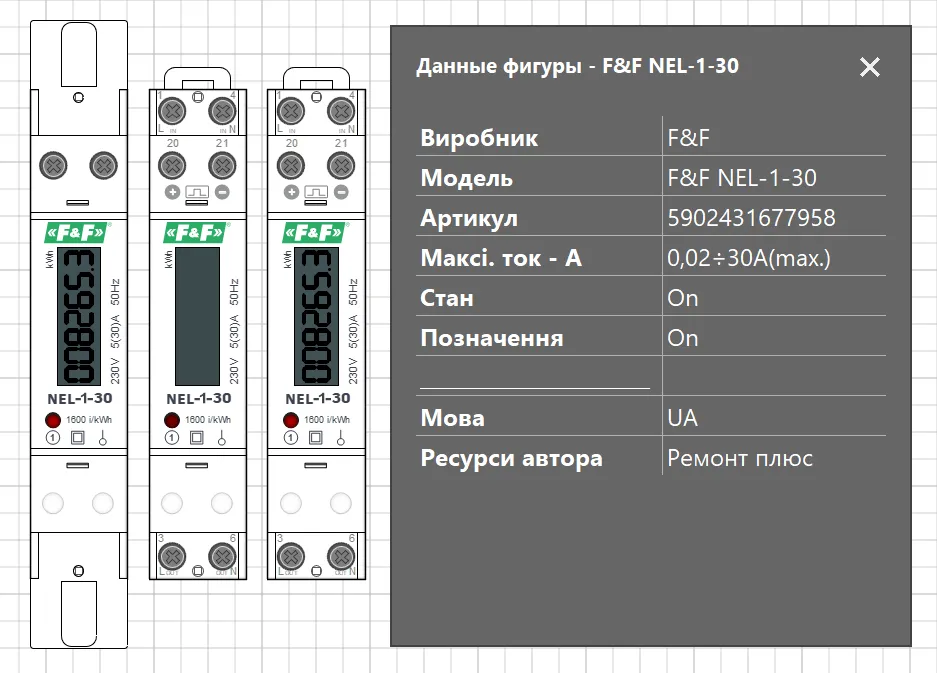

Внутри файла одна Smart-фигура:
- F&F NEL-1-30 — однофазный счётчик электроэнергии;
- 2 состояния — нормальная работа (LCD активен, LED светится);
- Smart Data — Артикул, Производитель, Константа (имп/кВт·ч), Шкала (кВт·ч);
- Активные клеммы — клемма 1 (фаза вход), клемма 3 (фаза выход), N (нейтраль 4/6), SO+ / SO− (импульсный выход 20/21);
- Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
