Трафарет Visio: Hager SVN Button - кнопки на DIN-рейку
  • Версия 0.0.2
  • Скачать 6
  • Размер файла 76.4 KB
  • Количество файлов 0
  • Дата создания 09.08.2025
  • Последнее обновление 21.06.2026
  • Рекомендуемый взнос $2.5

❤ Ваша поддержка бесценна и помогает Детям

Hager SVN Button — серия модульных кнопочных выключателей на DIN-рейку производителя Hager Group (Франция). Каждое устройство занимает 1 модуль (17,5 мм), номинальный ток 16А, напряжение 230В AC или 12/48В AC/DC. Серия включает импульсные и фиксирующие кнопки — с LED-индикатором и без, с одной и двумя кнопками.

Шаблон Visio (стенсил) содержит 21 фигуру серии SVN Button: Smart-фигура с активными точками подключения, полями Smart Data. Трафарет выполнен в масштабе 17,5×83×66мм по официальному каталогу Hager (Hager International Catalogue PDF стр. 5.31–5.33 + PDS SVN311 + Declaration of Conformity 23.1158.09.23 ).

⚠️Кнопка SVN — не выключатель с фиксацией.
Импульсные модели (SVN3xx, SVN4xx с буквой без «2»/«3» в конце) держат контакт только пока нажата кнопка. При отпускании контакт возвращается в исходное положение.
Для постоянного включения/выключения используйте фиксирующие модели SVN312, SVN322, SVN332, SVN342, SVN352, SVN413, SVN433.
ℹ️ NO vs NC — что выбрать.
NO (нормально разомкнутый) — контакт замыкается при нажатии: используется для включения нагрузки.
NC (нормально замкнутый) — контакт размыкается при нажатии: используется для отключения или цепей аварийной остановки.
ℹ️ SVN3xx vs SVN4xx.
Серия SVN3xx — кнопки без LED-индикатора.
Серия SVN4xx — кнопки со встроенным LED-индикатором 230В AC (SVN411–SVN452) или 12/48В AC/DC (SVN461, SVN462). Стандарт: IEC 60947-5-1.

Что входит в шаблон Visio Hager SVN Button

Архив содержит — 21 фигуру Smart Shape, разделённых на четыре подгруппы:

🔢

Импульсные без LED, 230В AC — 5 артикулов

ℹ️ Импульсная кнопка (Impulse) — контакт активен только пока кнопка нажата.
При отпускании — возврат в исходное положение. Применение: управление контактором, звонок, сигнал.
Артикул Контакт Тип Кол. LED Ue
SVN311 1 NO Импульсная Нет 230В AC
SVN321 1 NC Импульсная Нет 230В AC
SVN331 2 NO Импульсная Нет 230В AC
SVN341 2 NC Импульсная Нет 230В AC
SVN351 1 NO + 1 NC Импульсная Нет 230В AC

Фиксирующая без LED, 230В AC — 5 артикулов

Артикул Контакт Тип Кол. LED Ue
SVN312 1 NO Фиксирующая Нет 230В AC
SVN322 1 NC Фиксирующая Нет 230В AC
SVN332 2 NO Фиксирующая Нет 230В AC
SVN342 2 NC Фиксирующая Нет 230В AC
SVN352 1 NO + 1 NC Фиксирующая Нет 230В AC

Двойные кнопки без LED, 230В AC — 2 артикула

ℹ️ Двойная кнопка — два независимых контакта в одном корпусе 1 модуль.
Применение: управление «вверх/вниз» жалюзи, реверс, «включить/выключить» контактор без дополнительного модуля.
Артикул Контакт Тип Кол. LED Ue
SVN371 1 NO + 1 NO Двойная импульсная Нет 230В AC
SVN391 1 NO + 1 NC Двойная импульсная Нет 230В AC

С LED-индикатором 230В AC — 7 артикулов

Артикул Контакт Тип Кол. LED Ue кнопки / LED
SVN411 1 NO Импульсная 🟢 Зелёный 230В AC / 230В AC
SVN422 1 NC Импульсная 🔴 Красный 230В AC / 230В AC
SVN432 2 NO Импульсная 🔴 Красный 230В AC / 230В AC
SVN441 2 NC Импульсная 🟢 Зелёный 230В AC / 230В AC
SVN452 1 NO + 1 NC Импульсная 🔴 Красный 230В AC / 230В AC
SVN461
 2 NO Импульсная 🟢 Зелёный 230В AC / 12/48В
SVN462
 2 NO Импульсная 🔴 Красный 230В AC / 12/48В
⚠️ SVN461 и SVN462 — особые модели.
Контакт кнопки работает на 230В AC (16 А), но LED-индикатор питается от отдельной цепи 12/48В AC/DC.
Требуется отдельный источник питания для LED. Применение: щиты с шиной 24В DC, системы с АКБ, KNX-системы.

Фиксирующие с LED-индикатором 230В AC — 2 артикула

ℹ️ Фиксирующая кнопка (Latching) — первое нажатие фиксирует контакт, второе нажатие отпускает.
Работает как тумблер. Применение: включение/выключение освещения, вентиляции, оборудования без удержания кнопки.
Артикул Контакт Тип Кол. LED Ue кнопки / LED
SVN413 1 NO Фиксирующая 🟢 Зелёный 230В AC / 230В AC
SVN433 2 NO Фиксирующая 🟢 Зелёный 230В AC / 230В AC
ℹ️ Расшифровка артикула SVN Button:
Первая цифра после SVN — серия (3 = без LED, 4 = с LED).
Вторая цифра — тип контакта (1=1NO, 2=1NC, 3=2NO, 4=2NC, 5=1NO+1NC, 7=двойная 1NO+1NO, 9=двойная 1NO+1NC).
Третья цифра — тип действия (1=импульсная, 2=импульсная с LED, 3=фиксирующая с LED).
Исключения: SVN461/SVN462 — LED питается от 12/48В.

Технические характеристики Hager SVN Button

Данные из официального мануала Hager International Catalogue PDS SVN311 (hager.com/sg), Declaration of Conformity 23.1158.09.23 (Hager Electro SAS, Obernai, Франция) и Hager International Catalogue стр. 5.54–5.55. Все значения верифицированы из первичного источника 20.06.2026.

ℹ️

Параметр Значение
Тип устройства Модульный кнопочный выключатель на DIN-рейку
Производитель Hager Group (Hager Electro SAS), Obernai, Франция
Стандарт IEC 60947-5-1 (кнопочные выключатели управляющих цепей)
Ширина в модулях DIN 1 модуль — 17,5 мм (все артикулы серии)
Рабочее напряжение Ue (кнопка) 230В AC (все артикулы серии)
Номинальный ток контакта 16А
Рабочее напряжение Ue (LED) 230В AC (SVN411–SVN452, SVN413, SVN433) / 12/48В AC/DC (SVN461, SVN462)
Напряжение изоляции Ui 250В
Ресурс механический 15 000 нажатий (по данным производителя)
Тип клемм 0,8Вт (230В) / 0,33Вт (48В) / 0,08Вт (24В) / 0,018Вт (12В)
Ресурс LED 100 000ч
Тип клемм Screw terminals (винтовые)
Сечение — жёсткий кабель до 10 мм²
Сечение — гибкий кабель до 6 мм²
Степень защиты IP20
Температура эксплуатации −20…+50 °С
Высота установки до 2 000м над уровнем моря
Материал корпуса Самозатухающий термопластик
Габариты (Ш × В × Г) 17,5 × 83 × 66мм
Монтаж DIN-рейка EN 50022-35
REACh-SVHC Свободен от SVHC ✓
RoHS Соответствует ✓
Декларация соответствия EU DoC № 23.1158.09.23 (Hager Electro SAS, 25.09.2023)


—

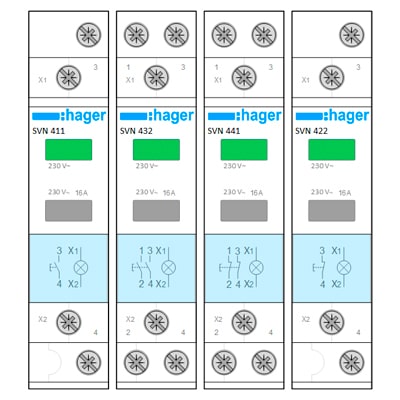

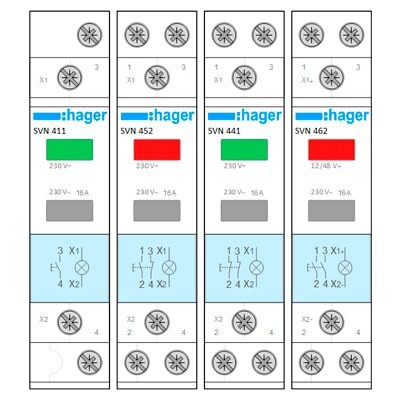

Шаблон Visio Hager SVN Button: стенсил кнопки SVN411, SVN432, SVN441, SVN422 на DIN .vssx
Трафарет Visio Hager SVN Button SVN411, SVN432, SVN441, SVN422

Схема выбора модели Hager SVN Button

Параметры

Задача Тип Артикул Примечание
Пуск контактора, звонок Импульсная SVN311 1 NO, без LED
Стоп, аварийное отключение Импульсная SVN321 1 NC, без LED
Управление жалюзи вверх/вниз Двойная SVN371 1 NO + 1 NO, 1 модуль
Пуск + визуальное подтверждение Импульсная + LED SVN411 1 NO + 🟢 LED
Выключение/авария + LED Импульсная + LED SVN422 1 NC + 🔴 LED
Освещение: вкл/выкл без удержания Фиксирующая SVN312 1 NO, без LED
Освещение: вкл/выкл + индикация Фиксирующая + LED SVN413 1 NO + 🟢 LED
Щит с шиной 24В DC Импульсная + LED SVN461 🟢 LED от 12/48В DC

Используя предопределенные фигуры Microsoft Visio Hager SVN Button, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон кнопочного выключателя Hager, вы будете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель кнопочного выключателя Hager SVN Button, выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона выключателя Hager исключено. Все нацелено на удобство и простоту творчества.

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

  • Управление контакторами в щитах — SVN311 (пуск) + SVN321 (стоп) в паре: классическая схема управления контактором из щита без вывода кнопок на переднюю панель.
  • Управление жалюзи и воротами — SVN371 (двойная кнопка 1NO+1NO): один модуль управляет двумя направлениями, экономия места в щите.
  • Освещение и вентиляция — SVN413 / SVN433 (фиксирующие с LED): кнопка работает как тумблер, LED показывает текущее состояние.
  • Промышленные и автоматизированные щиты — SVN461/SVN462 (LED от 12/48В DC): для щитов с цепями управления 24В DC, KNX-системами, ИБП.
  • Аварийные цепи — SVN321 / SVN341 (NC): размыкание цепи управления при нажатии, без удержания — для сигналов аварийного стопа.
  • Демонстрационные и учебные щиты — серия SVN Button стандартно используется в наглядных демонстрационных установках вместе с индикаторами SVN 1xx.

Хорошо сочетается со Smart-фигурами Novatek РН-25 - 63tc (реле напряжения), Hager ED183 (реле приоритета), Hager ERC (контактор с ручным управлением), ETi  ETIMAT 10 DC/ETIMAT 10 80-125A (автоматы), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617. Для индикация наличия напряжения на группах, ИБП и резервные источники питания или визуальная сигнализация состояния Hager SVN LED (серия модульных LED индикаторов).

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл шаблона - Hager-SVN-Button-Stencils.vssx
Внутри файла одна Smart-фигура:

  • 21 модель серии Hager SVN Button;
  • Подгруппа A: 10 фигур — импульсные и фиксирующие без LED (SVN311–SVN352);
  • Подгруппа B: 2 фигуры — двойные кнопки без LED (SVN371, SVN391);
  • Подгруппа C: 7 фигур — с LED-индикатором (SVN411–SVN462);
  • Подгруппа D: 2 фигуры — фиксирующие с LED (SVN413, SVN433);
  • 1 состояние — нормальная работа;
  • Активные точки подключения: на каждой фигуре (заводская маркировка Hager);
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
