Трафарет Visio: ETI ETIMAT 10 1p — автоматический выключатель 80А 100А 125А

• Версия 1.0.0
• Скачать 1
• Размер файла 33,1 KB
• Количество файлов 1
• Дата создания 30.04.2026
• Последнее обновление 30.04.2026
• Экономит 1–2 часа черчения Получить .vssx по email

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) серии ETI ETIMAT 10 для проектирования распределительных щитов жилых, коммерческих и промышленных объектов.
ETIMAT 10 1p 80А-125А - это однополюсные модульные автоматические выключатели повышенной отключающей способности с характеристиками B, C и D, производства ETI (Словения). Благодаря увеличенному корпусу шириной 27 мм эти приборы занимают 1,5 стандартных модуля на DIN-рейке. Применяются как вводные автоматы квартирных и этажных щитов, для защиты магистральных кабельных линий и приводов с большими пусковыми токами.

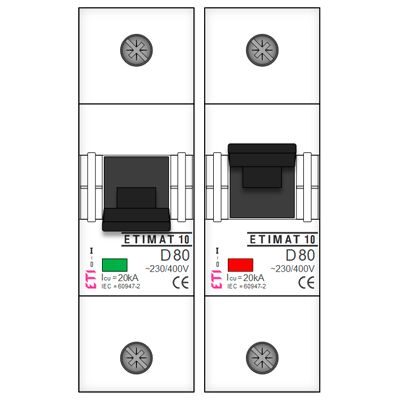

Smart-фигура точно воспроизводит внешний вид корпуса 27 мм серии ETIMAT 10 1p (80-125 А), содержит активные точки привязки клемм, встроенные данные Smart Data и позволяет выбирать номинальный ток и характеристику через свойства фигуры - без переключения между файлами.

ℹ️ Примечание по двойной сертификации: Один и тот же прибор может иметь два значения Icn - по EN 60898 и по EN 60947-2. Это не противоречие, а двойная сертификация по двум стандартам. EN 60898 - стандарт для бытовых автоматов, EN 60947-2 - для промышленного применения. В проектной документации указывайте Icn со ссылкой на применяемый стандарт.

⚠️ Ячейки «н/д» - значение отсутствует в официальном каталоге ETI. Не означает что прибор не имеет этой характеристики - возможно данные есть в полном техническом листе.

ℹ️ Примечание для проектировщиков: ETIMAT 10 1p 80–125А имеет увеличенный корпус 27 мм (1,5 стандартных модуля по 18 мм). Это принципиально отличает их от стандартных 1p автоматов до 63А шириной 17,6 мм. Учитывайте при планировании компоновки щита.

Полный перечень артикулов серии ETIMAT 10 1p 80–125А, подтверждённых на etigroup.eu:

Характеристика B

Особенности Smart-фигуры

Технические характеристики ETI ETIMAT 10 1p 80-125А

Используя предопределённые фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов. Применив шаблон ETI ETIMAT 10 1p 80–125А, вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учётом габаритов и удобства обслуживания. Фигура выполнена в масштабе с высокой точностью деталей, включая характерный увеличенный корпус 27 мм.

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

• Однолинейные схемы вводных щитов квартир и домов - ETIMAT 10 1p 80–125А как вводной автомат перед счётчиком или после него;
• Схемы этажных распределительных щитов (ВРЩ) с вводами на квартиры или офисы;
• ЭС и ЭМ схемы промышленных щитов с защитой магистральных кабельных линий;
• Схемы защиты приводов и двигателей с большими пусковыми токами (характеристика D);
• Документация на щиты с повышенной отключающей способностью (20 кА по EN 60947-2) - для объектов вблизи подстанций;
• Технические задания и коммерческие предложения на электромонтажные работы.

Хорошо сочетается со Smart-фигурой трафарета ГОСТ 2.710-81 / IEC 60617, шаблоном AutoMarker, Hager SF263/SF463 (переключатели ввода) и стандартными автоматами ETIMAT 10 1p (до 63А).

Лицензия на использование

• Данный шаблон имеет лицензию GPL - лицензия свободных программ.
  Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
  Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL.
• Ваша поддержка - ключ, чтобы делиться знаниями!
  Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
  Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
  Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл шаблона - ETI-ETIMAT10-1p-80-125A-Stencils.vssx

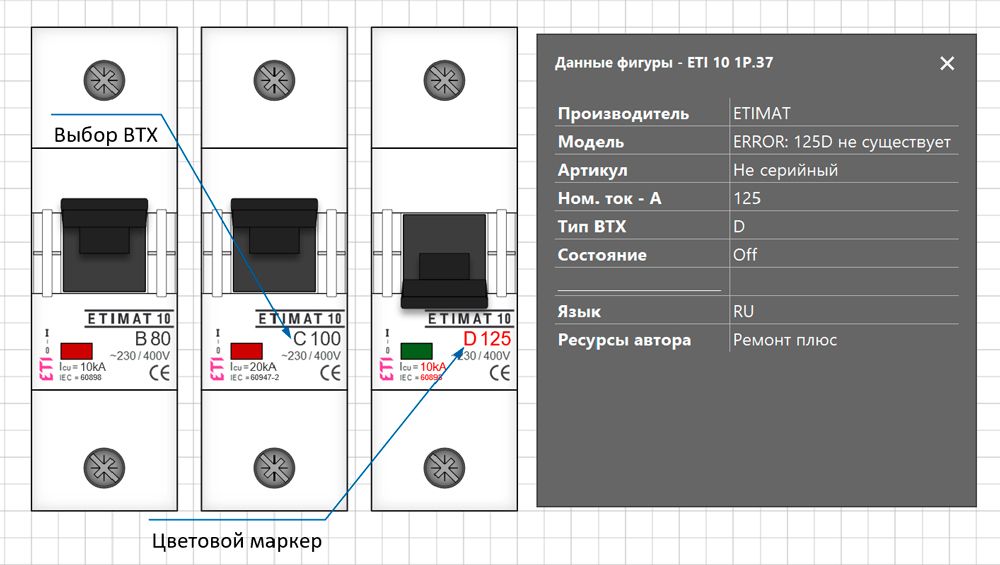

Внутри файла одна Smart-фигура с полным выбором параметров:

• ETIMAT 10 1p 80–125А - выбор номинала (80 / 100 / 125 А) и характеристики (B / C / D) через свойства фигуры, итого 8 исполнений;
• Smart Data - встроены ключевые параметры, включая оба значения Icn (по EN 60898 и EN 60947-2) для каждой комбинации;
• Точный масштаб 27 мм - корпус увеличенного типа отображён корректно;
• Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
• Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
• Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
  *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
