Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) Novatek РН-25t / РН-32t / РН-40tc / РН-50tc / РН-63tc — серия однофазных реле напряжения производителя ООО «Новатек-Электро» (Украина, г. Одесса). Устройства предназначены для защиты бытового и промышленного электрооборудования от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали (нуля). Монтаж на стандартную DIN-рейку 35мм, корпус 2 модуля (36мм).
Линейка охватывает пять моделей с коммутируемым током от 25 до 63А (5–14 кВт). Суффикс «t» означает температурную защиту внутренних компонентов; суффикс «tc» (у РН-40tc / 50tc / 63tc) — дополнительный контроль температуры каждого контакта клеммника. Это ключевое конструктивное различие внутри серии.
Регулируемые параметры: порог минимального напряжения (Umin), порог максимального напряжения (Umax) и время АПВ (автоматического повторного включения). Трёхразрядный дисплей отображает текущее напряжение сети в диапазоне 100–350В, а энергонезависимая память хранит информацию о пяти последних авариях.
Устройство не предназначено для коммутации нагрузки при КЗ. В соответствии с официальным паспортом, реле должно эксплуатироваться в сети, защищённой двухполюсным автоматическим выключателем класса «В» с током отключения не более номинального тока реле (25/32/40/50/63 А соответственно). На схеме Visio всегда изображать реле в паре с АВ.
РН-25t и РН-32t контролируют температуру внутри корпуса и отключат нагрузку при превышении 85°С. РН-40tc, РН-50tc и РН-63tc дополнительно контролируют температуру каждого контакта клеммника — защита от плохой затяжки проводника. Это критично при выборе модели для нагрузок с высоким стартовым током (компрессоры, насосы).
Официальный паспорт прямо рекомендует: для кондиционеров, холодильников и других компрессорных приборов устанавливать время АПВ не менее 180–250 с. Для остального оборудования — согласно его инструкции. Это важно отображать в Smart Data фигуры при настройке параметров схемы.
Что входит в шаблон Novatek-Electro РН-25t / РН-63tc
В архиве — одна Smart-фигура с вариативностью пяти моделей. Выбор модели и настройка параметров — через Smart Data.
| Модель | Ном. ток | Мощность, кВт | Темп. защита |
|---|---|---|---|
| РН-25t | 25А | ≈ 5 кВт | Корпус (85°С) |
| РН-32t | 32А | ≈ 7 кВт | Корпус (85°С) |
| РН-40tc |
40А | ≈ 9 кВт | Корпус + контакты (85°С) |
| РН-50tc |
50А | ≈ 11 кВт | Корпус + контакты (85°С) |
| РН-63tc |
63А | ≈ 14 кВт | Корпус + контакты (85°С) |
При перегреве контакта (только РН-40tc/50tc/63tc) или перегреве корпуса (все модели) дисплей показывает мигающий код «Ert». Это не авария по напряжению — журнал аварий в этом случае не заполняется. Для восстановления: отключить от сети, проверить затяжку клемм (2 Н·м), повторно включить.
При активно-индуктивной нагрузке (cos φ=0,4): 1,2 / 1,4 / 1,6 / 1,8 / 2,0 кВт соответственно.
Источник: Паспорт РН-25t–63tc, таблица «Характеристики выходных контактов» (novatek-electro.com, VN210526).
Особенности Smart-фигуры Novatek РН-25t / РН-63tc
Технические характеристики Novatek-Electro РН-25t / РН-63tc
Параметры верифицированы по официальному мануалу novatek-electro.com (VN210526). Проверено: 10.09.2026.
| Параметр | РН-263t |
|---|---|
| Тип устройства | Реле напряжения и защита обрыва нейтрали, 1ф, DIN-рейка |
| Производитель | ООО «Новатек-Электро», Одесса, Украина |
| Номинальное напряжение | 220/230В AC, 47–65Гц |
| Диапазон измерения напряжения | 100–350В (точность ≤2%) |
| Напряжение сохранения работоспособности | 90–450В (действующее значение) |
| Порог срабатывания по UMin | 120–230В (настраивается) |
| Порог срабатывания по UMax | 240–290В (настраивается) |
| Точность определения порога | 3В |
| Гистерезис по напряжению | 4В |
| Задержка АПВ | 5–900с (настраивается) |
| Время готовности после включения | ≤0,8с |
| Время срабатывания по Umax | 1с (штатный режим) |
| Время откл. при импульсном перенапряжении >430В | ≤0,05с (при длительности импульса >1,5мс) |
| Время откл. при Umax+30В | 0,12с |
| Время срабатывания по Umin | 7с (штатный режим) |
| Время откл. при напряжении <100В | 0,25с |
| Потребляемая мощность (без нагрузки) | ≤2Вт |
| Температурная защита (срабатывание) | 85°С (корпус); 85°С (контакты — только tc) |
| Журнал аварий | 5 последних событий, энергонезависимая память |
| Макс. коммутируемое напряжение | 275В AC |
| Сечение подключаемых проводов | 0,5–16,0мм² |
| Момент затяжки клемм | 2 ±0,2Н·м |
| Монтаж | DIN-рейка 35мм; любое положение в пространстве |
| Степень защиты | IP10 |
| Категория перенапряжения | II |
| Номинальная напряжение изоляции | 450В |
| Номинальное импульсное напряжение | 2,5кВ |
| Масса | ≤0,2кг |
| Материал корпуса | Самозатухающий пластик |
| Рабочая температура | −35…+55°С |
| Влажность (при +25 °С) | 30–80% |
| Срок службы | 10 лет |
| Гарантийный срок | 5 лет с даты продажи |
| Соответствие стандартам | ДСТУ EN 60947-1:2017; ДСТУ EN 60947-6-2:2014; ДСТУ EN 55011:2017; ДСТУ EN 61000-4-2:2018 |
Характеристики выходных контактов по моделям Novatek РН
| Параметр | РН-25t | РН-32t | РН-40tc | РН-50tc | РН-63tc |
|---|---|---|---|---|---|
| Макс. ток (cos φ=1) | 25А | 32А | 40А | 50А | 63А |
| Макс. мощность (cos φ=1) | 5кВт | 7кВт | 9кВт | 11кВт | 14кВт |
| Макс. мощность (cos φ=0,4) | 1,2кВт | 1,4кВт | 1,6кВт | 1,8кВт | 2,0кВт |
| Мех. ресурс, циклов | 500 000 | ||||
| Электр. ресурс, циклов | 20 000 | 10 000 | 20 000 | 10 000 | 10 000 |
| Контроль темп. контактов |
— | — | ✓ | ✓ | ✓ |
| Рек. сечение провода | ≥4мм² | ≥6мм² | ≥6мм² | ≥10мм² | ≥16мм² |
Схема выбора модели Novatek РН
| Объект / нагрузка | Модель | Примечание |
|---|---|---|
| Защита ввода квартиры до 25А, нет требований к контролю контактов | РН-25t | Вводной АВ C16 или C20, компактный корпус, простая установка |
| Однофазный ввод дома 32А, стандартная нагрузка | РН-32t | Вводной АВ C25, компактный корпус, простая установка |
| Нагрузка 40А+, важна пожаробезопасность | РН-40tc | Первая модель с «tc» — контроль температуры каждого контакта |
| Ввод коттеджа, мастерской, малого бизнеса — нагрузка до 50А | РН-50tc | Вводной АВ C32 или (класс B), индуктивная нагрузка |
| Максимальная однофазная нагрузка — вводной щит до 63А / 14 кВт | РН-63tc | Топовая модель серии, вводной АВ C50 или C63 (класс B), провод ≥16 мм² |
| Защита холодильника, кондиционера, насоса — компрессорная нагрузка | Любое | АПВ устанавливать не менее 180–250с — требование паспорта |
Используя предопределенные фигуры Microsoft Visio Novatek РН 25t/32t/40tc/50tc/63tc, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов. Применив шаблон однофазного реле напряжения Novatek, вы будете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель фигуры электрики Novatek, выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона реле напряжения исключено. Все нацелено на удобство и простоту творчества.
Область применения шаблона Visio Novatek РН-25t / РН-63tc
Шаблон предназначен для следующих типов проектной документации:
- Вводные щиты квартир и домов — реле устанавливается после вводного автоматического выключателя на весь ввод. На компоновочной схеме Visio фигура всегда изображается в паре с двухполюсным АВ класса «В».
- Защита холодильного и компрессорного оборудования — холодильники, кондиционеры, насосы. Время АПВ для компрессорной техники должно быть установлено ≥180–250 с согласно паспорту производителя.
- Щиты управления в промышленности и малом бизнесе — производственные установки, технологическое оборудование, насосные станции. Модели РН-40tc / 50tc / 63tc с контролем температуры контактов особенно актуальны при длительной работе под полной нагрузкой.
- Объекты с нестабильным напряжением сети — сельская местность, старые городские сети, промышленные зоны с частыми скачками. Именно здесь журнал 5 аварий помогает диагностировать слабые места электросети без дополнительного оборудования.
- Однолинейные и компоновочные схемы Visio — фигура используется как элемент защиты ввода в паре с АВ, счётчиком электроэнергии, УЗО.
Хорошо сочетается со Smart-фигурами Novatek-Electro RN-118 / 119 (реле напряжения), Mean Well XDR-E (блок питания на DIN-рейку AC/DC 12~48В), PEF-305 (переключатель фаз), DigiTOP OM-7/OM-14 (ограничитель мощности), Schneider Acti9 iSSW (переключателя нагрузки I-0-II), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617, трафаретами электросчётчиков F&F NEL-1-30, Novatek EM-129 и всеми шаблонами фигур каталога download.
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было. Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность. Вместе мы можем сделать больше!
🗜️ Состав архива для скачивания
Архив содержит один файл шаблона - Novatek-РН-25-63tc-Stencils.vssx
Внутри файла:

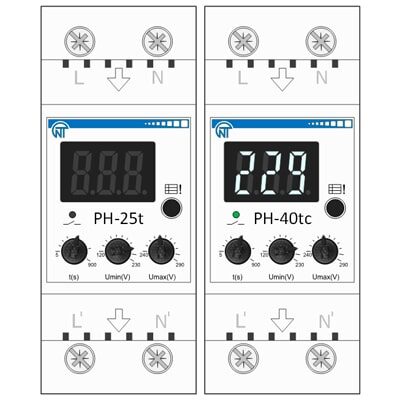

- 1 Smart-фигура с вариативностью пяти моделей: PH-25t; PH-32t; PH-40tc; PH-50tc; PH-63tc;
