Hager SVN — серия модульных LED-индикаторов и кнопок на DIN-рейку. Каждый прибор занимает 1 модуль (17,5 мм). Серия включает индикаторы с одним, двумя и тремя LED в исполнениях 230 В AC и 12–48 В AC/DC. Производитель: Hager Group (Франция).

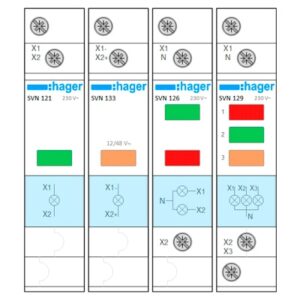

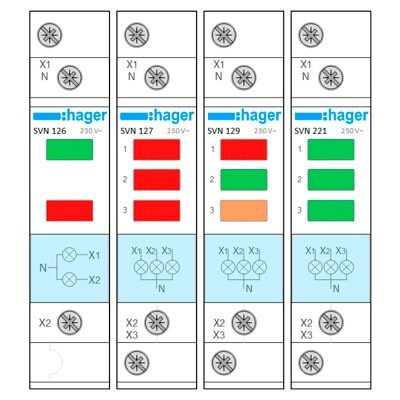

Шаблон Visio (стенсил) содержит 17 фигур серии SVN: Smart-фигура с активными точками подключения X1/X2/X3/N, полями Smart Data (артикул, цвет, напряжение, IP, мощность, позиция). Трафарет выполнен в масштабе 17,5×83×72мм по официальному каталогу Hager (Hager International Catalogue PDF, стр. 5.31–5.55, assets1.sc.hager.com).

ℹ️ SVN — только индикатор. Не выключатель! Потребляемая мощность: 0,8Вт (230В). Устройство не коммутирует нагрузку. Стандарт: IEC 62094-1 (индикаторы), IEC 60947-5-1 (кнопки).
ℹ️ SVN221 и SVN222 — однополюсные (1P), не 2P. Все приборы серии SVN занимают 1 модуль (17,5 мм) вне зависимости от числа LED.

Что входит в шаблон Visio Hager SVN

В архиве — 17 фигур Smart Shape, разделённых на четыре подгруппы:

🔢

Одиночный LED, 230В AC — 5 артикулов

Артикул Цвет LED Ue Кол. LED Статус
SVN121 🟢 Зелёный 230В AC 1 ✓ В каталоге
SVN122 🔴 Красный 230В AC 1 ✓ В каталоге
SVN123
 🟠 Оранжевый 230В AC 1 ✓ В каталоге
SVN124
 🔵 Синий 230В AC 1 ✓ В каталоге
SVN125
 ⚪ Бесцветный 230В AC 1 ✓ В каталоге

Двойной LED, 230 В AC — 2 артикула

Артикул Цвет LED Ue Кол. LED Статус
SVN126 🟢🔴 Зел. + Кр. 230В AC 2 ✓ В каталоге
SVN128 ⚪⚪ Бесцветный (×2) 230В AC 2 ✓ В каталоге

Тройной LED, 230 В AC — 4 артикула

Артикул Цвет LED Ue Кол. LED Статус
SVN127 🔴🔴🔴 Красный (×3) 230В AC 3 ✓ В каталоге
SVN129 🔴🟠🟢 Кр. + Ор. + Зел. 230В AC 3 ✓ В каталоге
SVN221 🟢🟢🟢 Зелёный (×3) 230В AC 3 ✓ В каталоге
SVN222 🔴🟠🔵 Кр. + Ор. + Син. 230В AC 3 ✓ В каталоге

Низковольтные, 12–48 В AC/DC — 6 артикулов

Артикул Цвет LED Ue Кол. LED Статус
SVN131 🟢 Зелёный 12–48В AC/DC 1 ✓ В каталоге
SVN132 🔴 Красный 12–48В AC/DC 1 ✓ В каталоге
SVN133 🟠 Оранжевый 12–48В AC/DC 1 ✓ В каталоге
SVN134 🔵 Синий 12–48В AC/DC 1 ✓ В каталоге
SVN135 ⚪ Бесцветный 12–48В AC/DC 1 ✓ В каталоге
SVN136
 🟢🔴 Зел. + Кр. 12–48В AC/DC 2 ✓ В каталоге

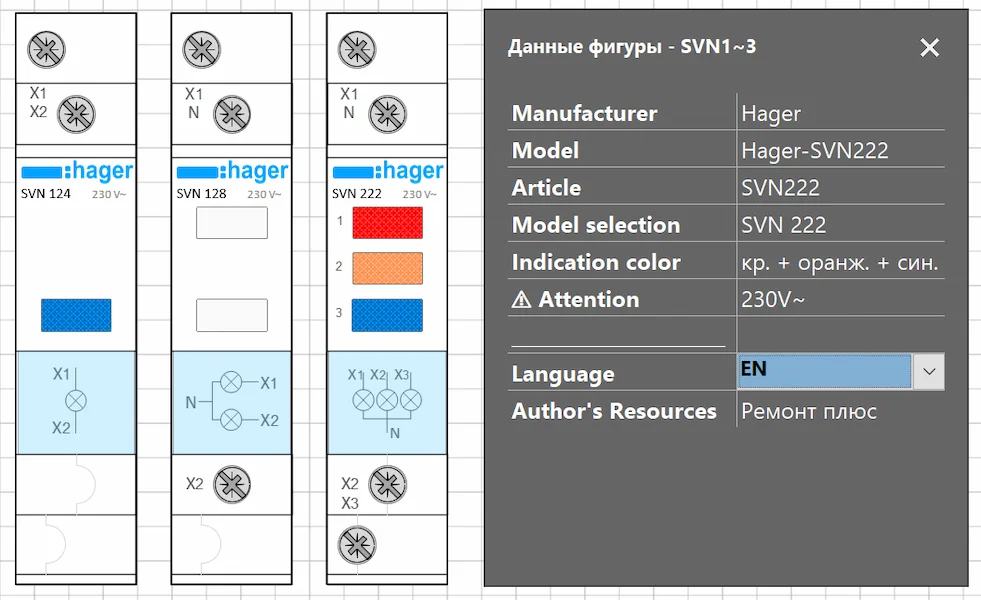

Панель данные фигуры Hager SVN - Visio Smart-data SVN222, SVN128, SVN124
Visio Smart-data Hager SVN222, SVN128, SVN124

Технические характеристики Hager SVN

Параметры по официальному мануалу Hager International Catalogue PDF, стр. 5.54–5.55 (таблица «Electrical and mechanical characteristics»), и странице производителя assets1.sc.hager.com. Все значения верифицированы из первичного источника 20.06.2026.

Параметры

Параметр Значение
Тип устройства LED-индикатор модульный на DIN-рейку
Производитель Hager Group, Франция
Стандарт IEC 62094-1 (индикаторы); IEC 60947-5-1 (кнопки)
Ширина в модулях DIN 1 модуль — 17,5мм (все артикулы серии)
Рабочее напряжение Ue 230В AC (SVN12x, SVN2xx) / 12–48В AC/DC (SVN13x)
Частота 50/60 Гц
Номинальное напряжение изоляции Ui 250В
Номинальное импульсное напряжение Uimp 4кВ (230В версия) / 2кВ (12–48В версия)
Тип лампы LED (встроенный, нераздельный)
Мощность LED 0,8Вт (230В) / 0,33Вт (48В) / 0,08Вт (24В) / 0,018Вт (12В)
Ресурс LED 100 000ч
Тип клемм Cage terminals (клетчатые)
Сечение — гибкий кабель 0,75–6 мм²
Сечение — жёсткий кабель 0,75–10 мм²
Момент затяжки клемм мин. 1,3Н·м / рек. 1,65Н·м (жёсткий) / 1,8Н·м (гибкий) / макс. 2Н·м
Степень защиты IP20
Степень загрязнения 3
Температура эксплуатации −20…+50 °С
Температура хранения −40…+80 °С
Высота установки до 2 000м над уровнем моря
Монтаж DIN-рейка EN 50022-35
Положение при монтаже Любое (вертикальное, горизонтальное, плашмя — характеристики не изменяются)
Материал корпуса Термопластик (полиамид), IEC 695-2-2
Габариты (Ш × В × Г) 17,5 × 83 × 72 мм

—

MS-Visio template SVN Hager Download Индикаторы Hager SVN

Схема выбора модели Hager SVN

Параметры

Задача Напряжение Артикул Примечание
«Сеть в норме» / «Разрешение реле» 230В AC SVN121 🟢 Зелёный — стандарт «норма»
«Авария» / «Отключение» 230В AC SVN122 🔴 Красный — сигнал тревоги
«Предупреждение» / «Ожидание» 230В AC SVN123 🟠 Оранжевый — внимание
Два состояния: норма / авария 230В AC SVN126 🟢🔴 1 модуль вместо 2 устройств
Три уровня: норма / ожид. / авария 230В AC SVN129 🔴🟠🟢  ИБП, котёл, насос — 3 режима
Цепь DC / АКБ / 24 В 12–48В AC/DC SVN131 / SVN132 Схемы АКБ, ИБП, 24В DC

Hager SVN 121 LED-индикатор 230В в компоновочной схеме щита Visio: индикация разрешения ZUBR 3F, рядом с автоматом QF2, клеммы X1/X2, шина N1
Пример схемы щита в Visio с Hager SVN 121 — индикатор состояния реле ZUBR 3F

Используя предопределенные фигуры Microsoft Visio Hager SVN, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон LED индикатора Hager, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель индикатора сети Hager SVN, выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона индикатора Hager исключено. Все нацелено на удобство и простоту творчества.

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

  • Распределительные щиты жилых и коммерческих объектов — индикация наличия напряжения на группах освещения, розеточных группах, вводных шинах.
  • ИБП и резервные источники питания — SVN129 (три LED) индицирует три режима работы: «сеть», «АКБ», «разряд».
  • Щиты с реле напряжения — SVN121 (зелёный) питается от цепи управления после реле: горит только при разрешении, гаснет при аварийном отключении (как в схеме с ZUBR 3F и ESC 340).
  • Цепи управления 24–48 В DC — SVN131/SVN132/SVN136 для щитов с промышленными контроллерами, зарядными устройствами АКБ.
  • Диспетчерские и автоматизированные щиты — визуальная сигнализация состояния без дополнительной нагрузки на силовую цепь.
  • Учебные и демонстрационные щиты — наглядное отображение состояния каждой группы.

Хорошо сочетается со Smart-фигурами ZUBR 3F (реле напряжения), Hager ESC (контактор), Hager ERC (контактор с ручным управлением), Hager MCN/MCS (автоматы), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617. Для управления контакторами в щитах, электрическими жалюзи и воротами или аварийными цепями подходит Hager SVN Button (серия модульных кнопочных выключателей).

Лицензия на использование

  • Данный шаблон имеет ограничения  - запрет свободного распространения.
    Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
    Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл шаблона - Hager-SVN-Stencils.vssx
Внутри файла одна Smart-фигура:

  • 17 моделей серии Hager SVN;
  • 1 состояние — нормальная работа (LED светится);
  • Smart Data — Артикул, Цвет LED, Ue (В), Мощность (Вт);
  • Активные точки подключения: клеммы X1/X2/X3/N (заводская маркировка Hager);
  • Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
