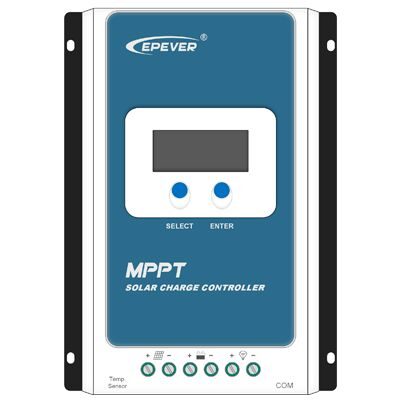

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) серии Epever Tracer AN G3 для проектирования автономных, резервных и гибридных солнечных систем.
Серия Tracer AN G3 - это MPPT контроллер заряда с КПД отслеживания максимальной точки мощности >99,5% и максимальным КПД преобразования 98%. Зарядный контроллер поддерживает свинцово-кислотные и литиевые аккумуляторы, оснащён LCD-дисплеем и интерфейсом RS485 (Modbus). Производитель - Epever (Huizhou Epever Technology Co., Ltd., Китай). Линейка охватывает токи зарядки 10-40 А для автономных систем 12/24 В.
Трафарет Visio точно воспроизводит внешний вид всех шести моделей серии AN G3 в соответствии с габаритными чертежами официального руководства V2.2, содержит активные точки привязки клемм (PV, Battery, Load, RS485, RTS), встроенные данные Smart Data и позволяет выбирать модель через свойства фигуры - без переключения между файлами.
Что входит в шаблон
Один файл .vssx содержит шесть Smart-фигур - по одной на каждую модель серии. Выбор версии (AN G3 / AN G3 BLE) - через свойства фигуры. Совместим с Visio 2013, 2016, 2019, 2021 и Office 365.
130W/12V · 260W/24V
172×139×44 мм · 0,57 кг.
260W/12V · 520W/24V
220×154×52 мм · 0,94 кг.
130W/12V · 260W/24V
172×139×44 мм · 0,57 кг.
260W/12V · 520W/24V
220×154×52 мм · 0,94 кг.
390W/12V · 780W/24V
228×164×55 мм · 1,26 кг.
520W/12V · 1040W/24V
252×180×63 мм · 1,65 кг.
ℹ️ Примечание для проектировщиков: Серия AN G3 BLE отличается от AN G3 только встроенным Bluetooth-модулем - все электрические и механические характеристики идентичны. В шаблоне обе версии выбираются через свойства фигуры. Предыдущее поколение (AN без G3) имеет аналогичные габариты, но отличается алгоритмом MPPT и диапазоном рабочих температур.
Порты и клеммы
Все клеммы и порты регулятора заряда от солнечных панелей отображены в Smart-фигуре с точными подписями по документации G3 V2.2:
PV+ / PV− Вход от солнечных панелей BAT+ / BAT− Подключение АКБ
LOAD+ / LOAD− Нагрузочный выход (DC) RS485 (RJ45) Modbus-RTU, дист. управление
RTS Разъём датчика температуры АКБ GND ⏚ Клемма заземления корпуса
⚠️ Важно для проектировщиков: Tracer AN G3 - контроллер с общим минусом (Common Negative). Отрицательные клеммы PV, АКБ и нагрузки объединены. RS485-порт не имеет гальванической развязки - в длинных линиях рекомендуется изолятор RS485.
Особенности Smart-фигуры
Активные точки подключения
Выбор модели
Один файл .vssx — все исполнения.
Точный масштаб

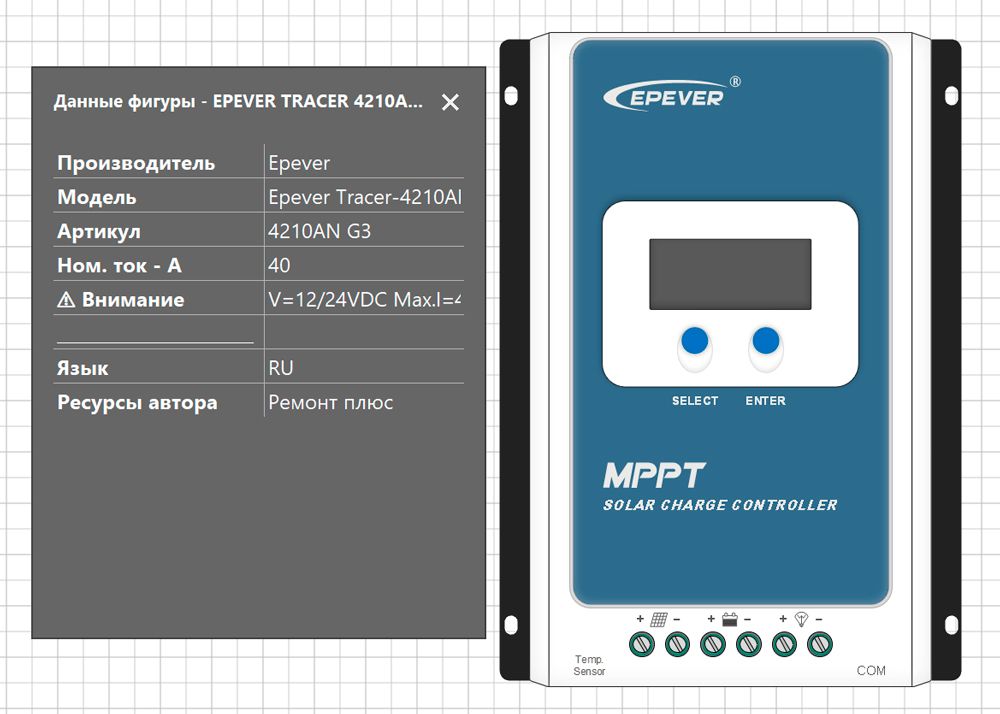

Smart Data
RS485 и аксессуары
Типы АКБ в метаданных
Технические характеристики моделей
Параметры солнечного контроллера заряда серии AN G3 по официальному руководству Epever V2.2 (2024). Ключевые значения встроены в Smart Data фигуры.Общие электрические параметры (все модели)
Параметр
Значение
Номинальное напряжение системы
12 / 24 В DC (авторазпознавание)
Диапазон рабочего напряжения АКБ
8–32 В
Собственное потребление
≤ 10 мА
Падение напряжения в цепи нагрузки
≤ 0,23 В
КПД отслеживания MPPT
> 99,5%
Максимальный КПД преобразования DC/DC
98%
Температурная компенсация заряда
−3 мВ/°С/2В (по умолчанию, только для свинцово-кислотных)
Тип заземления
Common Negative (общий минус)
Интерфейс RS485
RJ45, 5 В DC / 200 мА, протокол Modbus-RTU
Время подсветки LCD
60 с (по умолчанию, 0–999 с)
Степень защиты
IP32
Влажность
≤ 95%, без конденсата
Рабочая температура (100% нагрузка)
−25…+50 °С
Температура хранения
−20…+70 °С
Монтаж
Настенный, 4 отверстия Ø5 мм
Сертификации
CE, RoHS
Параметры по моделям
Параметр
1206AN G3
2206AN G3
1210AN G3
2210AN G3
3210AN G3
4210AN G3
Ток заряда, А
10
20
10
20
30
40
Ток нагрузки, А
10
20
10
20
30
40
Макс. Voc PV (при −25°С)
60 В
100 В
Макс. Voc PV (при +25°С)
46 В
92 В
Диапазон MPPT-напряжения
Uбат+2В … 36 В
Uбат+2В … 72 В
Макс. мощность PV / 12В
130 Вт
260 Вт
130 Вт
260 Вт
390 Вт
520 Вт
Макс. мощность PV / 24В
260 Вт
520 Вт
260 Вт
520 Вт
780 Вт
1040 Вт
Габариты (Д×Ш×В), мм
172×139×44
220×154×52
228×164×55
252×180×63
Монт. отверстия (Д×Ш), мм
124×130
170×145
170×155
204×171
Масса, кг
0,57
0,94
1,26
1,65
Макс. сечение клемм
4 мм² (AWG12)
16 мм² (AWG6)
Поддерживаемые типы аккумуляторов
Тип
Химия
Примечание
Sealed (AGM)
Свинцово-кислотный
По умолчанию
Gel
Свинцово-кислотный
Гелевый АКБ
Flooded
Свинцово-кислотный
Обслуживаемый
LiFePO4
Литий-железо-фосфат
4s/12В; 8s/24В; функция активации
Li(NiCoMn)O2
NMC литий
3s/12В; 6s/24В
User (пользовательский)
Любой тип
Параметры задаются через MT50/MT52/APP
Электронные защиты
Встроенные защиты серии Tracer AN G3
PV-цепь
Перегрузка по току PV, КЗ PV, обратная полярность PV, ночной обратный ток
АКБ
Перезаряд, глубокий разряд, обратная полярность, перегрев аккумулятора
Нагрузка
Перегрузка, КЗ нагрузки (5 попыток авторестарта с задержкой 5/10/15/20/25 с)
Контроллер
Перегрев (стоп >85°C, рестарт <75°C), TVS-защита от импульсных перенапряжений
Литиевые АКБ
Защита от заряда при низкой температуре
Используя предопределённые фигуры Microsoft Visio, вы можете быстро создавать понятные схемы подключения солнечных систем и однолинейные схемы щитов. Применив стенсил Visio для контроллера солнечной панели Epever Tracer AN G3, вы сможете точно визуализировать компоновку системы с учётом реальных габаритов зарядного регулятора и автоматически получить спецификацию оборудования. Все фигуры выполнены в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона исключено.
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:
- Однолинейные схемы автономных off-grid систем для загородных домов, RV/кемперов, яхт, объектов полевого мониторинга - там, где Tracer AN G3 является основным MPPT-регулятором;
- Схемы резервных и гибридных систем электроснабжения с аккумуляторными батареями 12/24 В;
- Проекты систем уличного освещения на солнечной энергии с контроллером заряда Tracer;
- Документация телекоммуникационных базовых станций с резервным питанием от PV-панелей;
- Технические задания и коммерческие предложения на монтаж солнечных систем;
- Принципиальные схемы в системах удалённого мониторинга с RS485/Modbus-интеграцией.
Хорошо сочетается со Smart-фигурами Deye SUN-SG05LP1 (инвертор), Deye BOS-B (накопитель энергии), Hager MCS / MBS (защитные автоматы), Novatek EM129 (счетчик электроэнергии) и шаблоном AutoMarker.
Лицензия на использование
- Данный шаблон имеет ограничения - запрет свободного распространения.
Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл - Epever-Tracer-AN-G3-Stencils.vssx
Внутри библиотека фигур Visio из шести Smart-фигур:
Epever Tracer 1206AN G3 - контроллер заряда 10А, PV max 60В;Epever Tracer 2206AN G3 - зарядный регулятор 20А, PV max 60В;Epever Tracer 1210AN G3 - MPPT контроллер 10А, PV max 100В;Epever Tracer 2210AN G3 - 20А, PV max 100В;- Epever Tracer 3210AN G3 - 30А, PV max 100В;
- Epever Tracer 4210AN G3 - 40А, PV max 100В;
- Smart Data - встроены ключевые параметры серии AN G3 для автоотчётов Visio;
- Активные клеммы - PV+/−, BAT+/−, LOAD+/−, RS485 (RJ45), RTS, GND;
- Формат: .vssx - (совместим с Visio 2013, 2016, 2019, 2021, Office 365);
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
