Трафарет Visio: DigiTOP VP M2 — Smart-фигура реле напряжения 16–63А

Оставьте комментарий / digitop
Трафарет Visio: DigiTOP VP M2 — Smart-фигура реле напряжения 16–63А
  • Версия 1.0.0
  • Скачать 4
  • Размер файла 48,1 KB
  • Количество файлов 1
  • Дата создания 14.07.2026
  • Последнее обновление 14.07.2026
  • Экономит 1–2 часа черчения Получить .vssx по email

Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) DigiTOP VP-...A M2 — третье поколение однофазных реле напряжения украинского производителя DigiTOP (ООО «Енергохіт», Київ, Україна). Серия занимает всего 2 модуля (36 мм) на DIN-рейке — на 33% компактнее предыдущего поколения. Линейка охватывает семь номиналов тока: 16А, 20А, 25А, 32А, 40А, 50А, 63А. Каждая модель выпускается в двух цветовых версиях индикатора: M2R (красный) и M2W (белый).

Шаблон Visio (стенсил) содержит 1 Smart-фигуру с вариативностью семи номиналов тока и двух цветов индикатора — переключение через Smart Data. Фигура выполнена в масштабе по официальным данным DigiTOP, содержит активные точки подключения клемм L (вход/выход) и N (транзитная шина), цифровой дисплей и индикатор состояния.

⚠️ Максимальный ток и максимальная мощность указаны при активной нагрузке. При индуктивной нагрузке (двигатели, насосы, компрессоры) реальный допустимый ток ниже номинального. Официальная маркировка производителя: «* — при активному навантаженні».
⚠️ Термозащита отключает нагрузку при 70 °С внутри корпуса. Встроенный датчик следит за температурой внутри корпуса реле. Если внутренняя температура превысит 70 °С — прибор отключит нагрузку независимо от значения напряжения в сети. Это защита от перегрева клемм при плохом контакте или перегрузке.
ℹ️ Транзитная нейтраль — медная шина 16 мм². N-проводник проходит через устройство транзитом по медной шине сечением 16 мм², не коммутируется реле. Это позволяет использовать одну клемму N для подключения нескольких устройств без дополнительной разводки.
ℹ️ Работа с нестабильной частотой (генераторы, инверторы). Серия M2 поддерживает режим работы с источниками нестабильной частоты — в отличие от базовой линейки без буквы M, это указано производителем как отдельное улучшение третьего поколения.

Что входит в шаблон Visio DigiTOP VP M2

Архив содержит 1 Smart-фигуру с вариативностью семи номиналов тока × два цвета индикатора:

Модель Ток Макс. мощность Индикатор Артикулы
VP-16A 16 А ≈ 3,5 кВт 🔴 Красный / ⚪ Белый VP-16A M2R / M2W
VP-20A
 20 А ≈ 4,4 кВт 🔴 Красный / ⚪ Белый VP-20A M2R / M2W
VP-25A
 25 А ≈ 5,5 кВт 🔴 Красный / ⚪ Белый VP-25A M2R / M2W
VP-32A
 32 А ≈ 7 кВт 🔴 Красный / ⚪ Белый VP-32A M2R / M2W
VP-40A
 40 А ≈ 8,8 кВт 🔴 Красный / ⚪ Белый VP-40A M2R / M2W
VP-50A
 50 А ≈ 11 кВт 🔴 Красный / ⚪ Белый VP-50A M2R / M2W
VP-63A
 63 А ≈ 14 кВт 🔴 Красный / ⚪ Белый VP-63A M2R / M2W
ℹ️ M2R vs M2W — только цвет индикатора, характеристики идентичны. M2R — красный индикатор (классический вид). M2W — белый индикатор, введён с обновлением 2022 года. Все электрические параметры моделей одного номинала полностью совпадают.

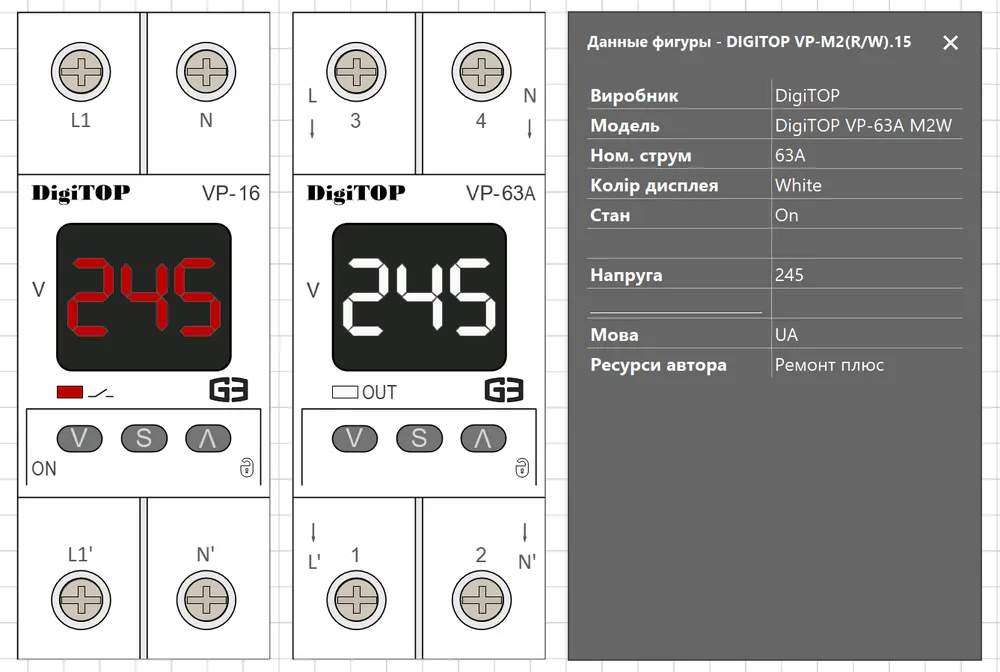

DigiTOP VP-40A M2R — поля Smart Data в Microsoft Visio

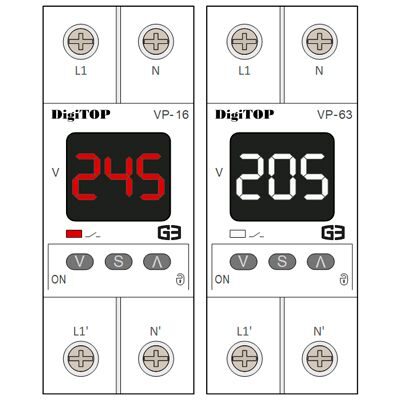

DigiTOP VP M2 — трафарет Visio Smart Shape однофазного реле напряжения

Особенности Smart-фигуры DigiTOP VP M2

🔌

Активные точки подключения

Клеммы: L вход, L выход (нагрузка), N транзит (шина 16мм², не коммутируется). Каждая клемма — активная точка подключения Visio.

🏷️

Smart Data

Модель, Номинал тока (А), Индикатор (R/W), Umin (В), Umax (В), Задержка включения (с), IP, Габариты (мм), Позиция/примечание.

📐

Точный масштаб 1:1

Габариты 35 × 90 × 67 мм (Ш × В × Г, 1 DIN-модуль).
Фигура корректно встаёт в сборку щита на однолинейных схемах.

💡

Индикация напряжения

На фигуре отображён режим LED-индикатора: M2R (красный) и M2W (белый), отражающий реальный принцип работы.

🔄

2 состояния фигуры

«On» — цифровой дисплей показывает напряжение.
«Off» — нагрузка обесточена. Переключение через Smart Data.

🔌

Совместимость

Файл .vssx совместим с Microsoft Visio 2013, 2016, 2019, 2021 и Office 365. Вставка перетаскиванием фигур.

Технические характеристики DigiTOP VP M2

Параметры по официальному мануалу digitop.ua (официальные страницы серии VP M2R/M2W) + дистрибьюторы (данные подтверждены перекрёстно). Все значения верифицированы из первичного источника.

Параметры

Параметр Значение
Тип устройства Реле напряжения однофазное электронно-механическое, DIN-рейка
Производитель DigiTOP (ООО «Енергохіт»), Київ, Україна
Поколение Третье (2022) — компактный корпус, TrueRMS, термозащита
Номинальное рабочее напряжение 220–230В AC, 50Гц (+ режим нестабильной частоты)
Диапазон измерения напряжения 100–400В
Погрешность вольтметра не более 1% (TrueRMS)
Нижний предел отключения (диапазон настройки) 120–200В (заводская установка: 170В)
Верхний предел отключения (диапазон настройки) 210–270В (заводская установка: 250В)
Время отключения по верхнему пределу не более 0,02с
Время отключения по нижнему пределу не более 1с (120–170В) / 0,06с (<120В)
Время задержки включения (диапазон настройки) 5–600с, шаг 5с (заводская установка: 15с)
Задержка отключения в режиме Auto 0–900мс (заводская установка: 200мс)
Рабочая частота 45–65Гц (ручной выбор: 50Гц / Auto)
Потребляемая мощность (без нагрузки) не более 1,5Вт
Термозащита Отключение при внутренней температуре >70°С
Транзитная нейтраль Медная шина 16мм², не коммутируется
Автоблокировка кнопок Есть (защита от детей), включается автоматически через 30с
Память последних аварий Сохраняет значение напряжения последнего срабатывания
Степень защиты IP20
Рабочая температура −25…+50°С
Относительная влажность 30–80% при +25°С
Ширина в модулях DIN 2 модуля (35 мм)
Монтаж DIN-рейка 35 мм; работоспособен при любом расположении
Материал корпуса ПК-пластик повышенной прочности (белоснежный, версия M2W)
Срок эксплуатации 10 лет
Гарантия производителя 5 лет со дня продажи

Схема выбора модели VP M2

Параметры

Условие / требование Мощность Рекомендация Примечание
Отдельное устройство (холодильник, ТВ) до 3,5 кВт VP-16A Компактная защита одной группы
Группа освещения/розеток в квартире до 5,5 кВт VP-25A АВ на группе — не более 25А
Квартира целиком (вводной) до 7–8,8 кВт VP-32A / VP-40A Учитывать вводной АВ
Дом, коттедж (вводной) до 11–14 кВт VP-50A / VP-63A Вводной АВ соответствующего номинала

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

  • Вводной щит квартиры или дома — VP-40A/VP-63A устанавливается после вводного автомата и защищает всю однофазную нагрузку объекта от перепадов напряжения. Компактный корпус экономит место при плотной компоновке щита.
  • Защита отдельных групп нагрузки — VP-16A/VP-25A на группе с чувствительным оборудованием: серверная техника, холодильники, кондиционеры.
  • Объекты с генератором — режим работы с нестабильной частотой (Auto) позволяет корректно работать при питании от бензинового или дизельного генератора без ложных срабатываний.
  • Щиты с ограниченным пространством — компактный корпус (2 модуля вместо стандартных 3) особенно ценен в щитах с большим количеством оборудования, где важна плотность компоновки.
  • Схемы щитов в Microsoft Visio — фигура используется в компоновочных схемах однофазных щитов как базовая защита по напряжению без функций амперметра/ваттметра — для проектов где важна компактность.

Хорошо сочетается со Smart-фигурами Hager SBN (выключатель нагрузки), Hager MCN/MCS (автоматы), F&F NEL-1-30 (счётчик электроэнергии на DIN-рейку), ZUBR S6 (реле контроля фаз),  шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617, Tomzn TOQ6 2P (автомат ввода резерва на DIN-рейку), трафаретами электросчётчиков F&F WZE-1 и Novatek EM-129 и всеми шаблонами фигур каталога download.

Лицензия на использование

  • Данный шаблон имеет лицензию GPL - лицензия свободных программ.
    Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
    Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL.
  • Ваша поддержка - ключ, чтобы делиться знаниями!
    Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
    Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
    Вместе мы можем сделать больше!

Состав архива для скачивания

Архив содержит один файл шаблона - DigiTOP-VP-M2-Stencils.vssx
Внутри файла:

  • 1 Smart-фигура с вариативностью 7 номиналов тока × 2 цвета индикатора = 14 комбинаций;
  • Номиналы: VP-16A, VP-20A, VP-25A, VP-32A, VP-40A, VP-50A, VP-63A;
  • Индикатор: M2R (красный) / M2W (белый);
  • 2 состояния: Включён / Отключён — переключение через Smart Data;
  • Активные точки подключения: L вход, L выход (нагрузка), N транзит;
  • Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
  • Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
  • Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
    *Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.

1 file
DigiTOP VP-M2 Stencils v1.zip
v1.0.048.03 KB2026-07-14
