Экономит 1–2 часа черчения Получить .vssx по email
Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) F&F WZE-1 (производство Польша) — однофазный статический (электронный) поверенный индикатор потребления электроэнергии прямого включения, класс точности B, ток нагрузки до 45 А (Imax 50 А), 230 В AC / 50 Гц, 1 DIN-модуль (18 мм). Оснащён LCD-дисплеем, импульсным выходом SO+/SO− (1000 имп/кВт·ч) и поверкой по стандарту MID (директива 2014/32/EU).

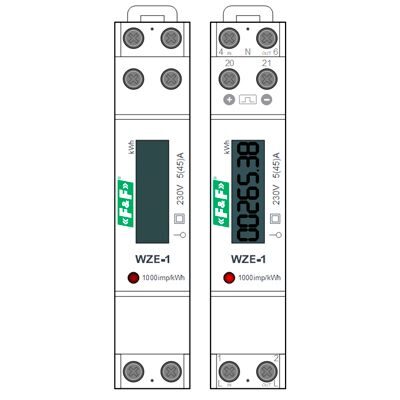

Трафарет Visio точно воспроизводит внешний вид F&F WZE-1 с габаритами 116,6×18,6×62,6 мм (1 модуль DIN), содержит активные точки привязки клемм (IN/OUT/SO/N), встроенные данные Smart Data и два состояния (включено/отключено) через свойства фигуры.
Прибор учитывает и отображает потреблённую энергию; токовая защита должна обеспечиваться отдельным аппаратом защиты, установленным в цепи.
NEL-01-30 — более новая модель F&F (2024), аналогичное прямое включение, но с расширенным диапазоном 0÷30 А и обновлённым дизайном корпуса. Выбор зависит от требований к поверке и допустимого тока нагрузки.
Что входит в шаблон
В архиве — одна фигура Smart Shape для однофазного счётчика WZE-1. Единственный артикул серии: 5902431670041
| Артикул | Imax | Ключевые параметры |
|---|---|---|
| WZE-1 | 45 A (50 A max) | 230 V AC, 50 Гц, класс B, MID, LCD, SO-выход, 1 модуль |
Особенности Smart-фигуры
Активные точки подключения
Smart Data
Точный масштаб 1:1
Фигура корректно встаёт в сборку щита на однолинейных схемах.
Индикация LED
Импульсный выход SO
MID-поверка
Технические характеристики F&F WZE-1
Параметры по официальному мануалу F&F WZE-1 и странице производителя fif.com.pl. Все значения верифицированы из первичного источника.
Параметр
Значение
Тип
Статический (электронный) однофазный индикатор потребления электроэнергии, прямое включение
Стандарт / поверка
MID — директива 2014/32/EU, сертификат TCM 221/12-4971
Номинальное напряжение
230В AC, 50Гц
Базовый ток Iн
0,25÷5А
Минимальный ток Imin
0,02А
Максимальный ток Imax
45А (кратковременно 50А)
Класс точности
B
Диапазон индикации
0 ÷ 99 999,99 кВт·ч
Постоянная счётчика
1000 имп/кВт·ч (1 Вт·ч/имп)
Собственное потребление
8ВА / 0,4Вт
Дисплей
Сегментный LCD (без подсветки)
Сигнализация измерения
LED красный (мигание)
Импульсный выход SO+/SO−
Открытый коллектор(OC); Umax 27В DC; Imax 27мА; длительность импульса 90мс; длина кабеля макс. 20м
Учёт в двух направлениях
Нет
Клеммы
Разъёмные клеммные блоки, 6,0мм²
Монтаж
DIN-рейка 35мм
Габариты (Ш × В × Г)
18,6 × 116,6 × 62,6мм (1 DIN-модуль)
Степень защиты
IP20
Рабочая температура
−25…+50 °C (fif.com.pl)
Масса
≈84г (tme.eu)
Страна производства
Польша
EAN
5902431670041
Назначение клемм
По официальному мануалу устройство работает по следующему приоритетному алгоритму:
Клемма
Назначение
Примечание
1
Фаза — вход питания
Подключение входного фазного провода (L, питание счётчика и измеряемой цепи)
3
Фаза — выход
Выходной фазный провод к измеряемой нагрузке (цепь после счётчика)
4
Нейтраль — вход (N)
Подключение нулевого провода питания
6
Нейтраль — выход (N)
Нулевой провод к измеряемой нагрузке
SO+
Импульсный выход (+)
Открытый коллектор; макс. 27В DC / 27мА; длительность импульса 90мс; длина кабеля до 20м
SO−
Импульсный выход (−)
Общий (минус) импульсного выхода
1. Отключить питание.
2. Установить счётчик на DIN-рейку.
3. Подключить входную фазу к клемме 1.
4. Подключить нейтраль N к клемме 4.
5. Подключить измеряемую нагрузку к клемме 3 (выход L) и клемме 6 (выход N).
Импульсный выход SO+/SO− подключается опционально — для корректной работы счётчика дополнительных устройств не требуется.
Источники: fif.com.pl — официальная страница продукта (проверено 06.06.2026); tme.eu — карточка товара WZE-1 (проверено 06.06.2026); manualslib.com — руководство по эксплуатации WZE-1; каталог F&F 2026 (польская версия) — габариты 18,6 × 116,6 × 62,6 мм и статус «в производстве» подтверждены по схеме подключения.
Схема выбора модели
Условие / требование
Рекомендуемая модель
Примечание
Однофазная сеть 230В, ток нагрузки ≤ 45А, поверка MID обязательна
WZE-1
Сертифицированный прибор учёта, допускается к коммерческому расчёту
Однофазная сеть, поверка MID не нужна, ток ≤ 30А, нужен более компактный дисплей
NEL-01-30
Новая модель F&F (2024), без статуса MID
Трёхфазная сеть 3×230В / 400В, прямое включение
WZE-3
Трёхфазный аналог WZE-1, тот же принцип учёта
Трёхфазная сеть с токовыми трансформаторами (CT)
LE-03M CT / LE-03MB CT
Косвенное включение, для токов > 80А
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:
- Учёт электроэнергии в квартирном/этажном щите — однофазный ввод, контроль потребления отдельной квартиры или арендуемого помещения с возможностью коммерческих расчётов (MID).
- Субучёт нагрузок в производственном щите — мониторинг потребления отдельного станка, освещения цеха или вспомогательного оборудования.
- Автоматизация зданий и системы умного дома — передача импульсов SO+ / SO− на контроллер, ПЛК или устройство дистанционного считывания Meternet.
- Объекты с требованием поверки — жилые и коммерческие объекты, где счётчик должен соответствовать директиве MID (2014/32/EU).

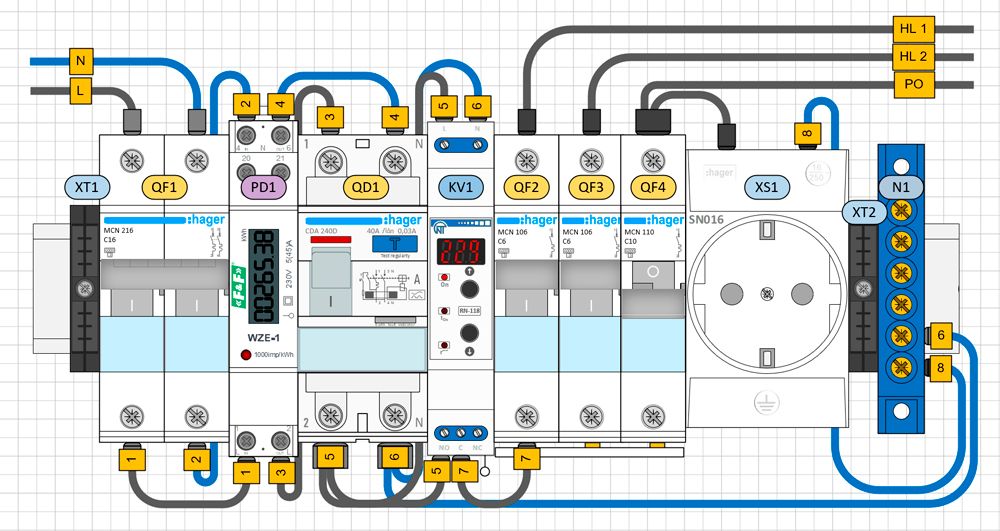

- Проекты электроснабжения (ЭС, ЭМ) — включение в однолинейные схемы и схемы щитов в составе проектной документации; шаблон Visio ускоряет оформление схем.
- Лизинг и учёт энергии у арендаторов — компактный одномодульный корпус позволяет встроить прибор даже в плотно заполненный распределительный щит.
Хорошо сочетается со Smart-фигурами ZUBR MF2 (реле напряжения), Novatek-Electro 240t/263t (реле напряжения), PH-301/302/311 (реле контроля фаз), Hager SBN (выключатель нагрузки), Hager MCN/MCS (автоматы), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617.
Для трёхфазных объектов подходит трафарет F&F WZE-3. Если нужен учёт с передачей данных по RS-485, обратите внимание на серию F&F LE-03d (отдельный стенсил Visio).
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - FF-WZE-1-Stencils.vssx

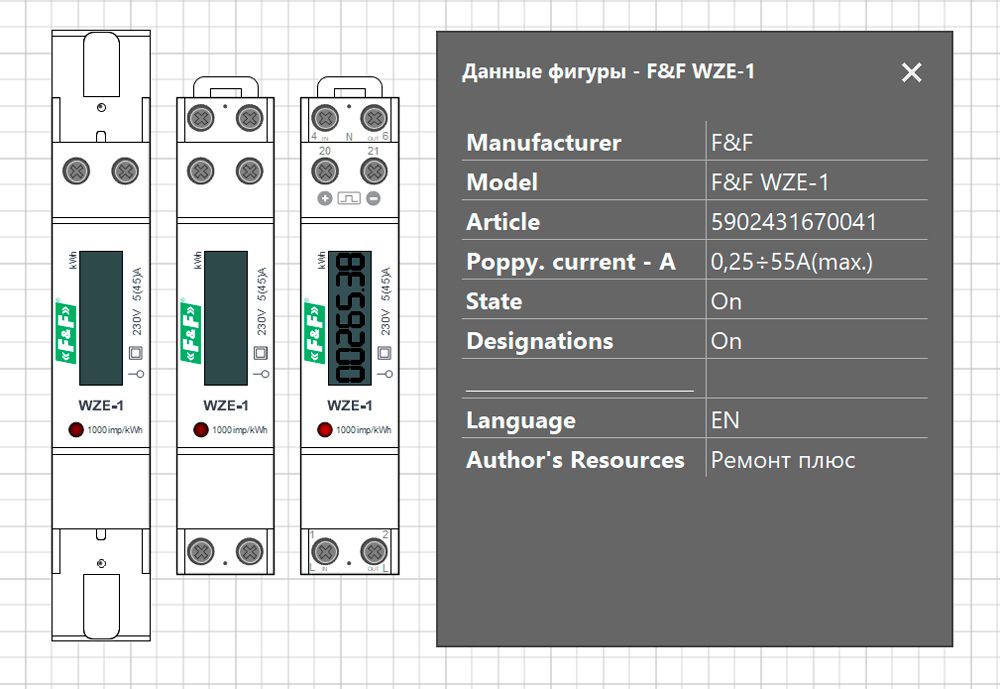

Внутри файла одна Smart-фигура:
- F&F WZE-1 — однофазный счётчик электроэнергии;
- 2 состояния — нормальная работа (LCD активен, LED светится);
- Smart Data — Артикул, Производитель, Константа (имп/кВт·ч), Шкала (кВт·ч);
- Активные клеммы — клемма 1 (фаза вход), клемма 3 (фаза выход), N (нейтраль 4/6), SO+ / SO− (импульсный выход 20/21);
- Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
