Экономит 1–2 часа черчения Получить .vssx по email
Hager KWB01 / KWB02 — боковые концевые ограничители (end brackets) для клеммных блоков и модульного оборудования на DIN-рейке. Производитель: Hager Group (Франция). KWB01 предназначен для клемм сечением до 35 мм², KWB02 — для клемм сечением до 150 мм².
Они удерживают клеммы и модули от смещения вдоль DIN-рейки при затяжке винтов, вибрациях и техническом обслуживании щита.

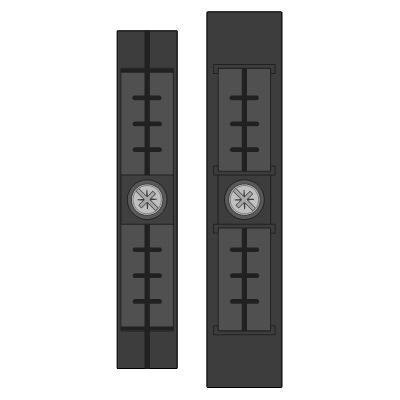

Шаблон Visio (стенсил) содержит 2 фигуры: KWB01 (малый, чёрный) и KWB02 (большой, чёрный). Фигуры выполнены в масштабе по официальным данным Hager, совместимы с Microsoft Visio 2013–2021 / Office 365.
Они не несут тока, не имеют клемм подключения и не отображаются на однолинейных схемах. На компоновочных схемах щита (layout) они показываются как механические элементы — разделители групп клемм. На схемах Visio их роль — визуальное разделение клеммных блоков и фиксация границ групп.
Что входит в шаблон Hager KWB01 / KWB02
В архиве — две фигуры Smart Shape:
| Артикул | Назначение | Макс. сечение | Цвет | Статус |
|---|---|---|---|---|
| KWB01 | Концевой ограничитель малый | 35 мм² | ⬛ Чёрный (RAL 9011) | ⚠️ Phase out (UK) |
| KWB02 | Концевой ограничитель большой | 150 мм² | ⬛ Чёрный | ✓ Активный |
Фигура не имеет активных точек подключения — только геометрия корпуса в масштабе для точного позиционирования в компоновочном чертеже.
Технические характеристики Hager KWB01 / KWB02
Параметры по официальному мануалу PDS KWB01 (11.06.2026, hager.com/uk) + hager.com/de-ch (KWB02, Endwinkel bis 150mm²) + hager.com/intl-en (страница KXB150NH — упоминание KWB02). Все значения верифицированы из первичного источника.
Параметр
KWB01
KWB02
Тип устройства
Концевой ограничитель (End bracket) — механический, не электрический
Производитель
Hager Group, Франция
Максимальное сечение клеммы
до 35мм²
до 150мм²
Цвет
Чёрный
Чёрный
RAL-код
RAL 9011
Не указан в PDS
Тип подключения
Нет (механический элемент)
Монтаж
DIN-рейка 35 мм (EN 50022)
Упаковка
100 шт.
Не указана в PDS
EAN
3250613931322
Не верифицирован
REACh-SVHC
Свободен ✓
Свободен ✓
RoHS
Соответствует ✓
Соответствует ✓
Статус (UK рынок)
Phase out
Активный
Схема выбора модели Hager KWB01 / KWB02
Условие / требование
Клеммы в щите
Рекомендация
Примечание
Бытовой / коммерческий щит
KXA, N1, PE1 (до 35 мм²)
KWB01
Стандартное решение
Щит с силовыми клеммами
KXB70, KXB95, KXB150 (до 150 мм²)
KWB02
Силовые вводные блоки
Смешанный щит (малые + силовые)
Оба типа клемм
KWB01 + KWB02
KWB02 — граница силовой группы
Разделение подсистем в щите
Любые клеммы
KWB01
Чёрный цвет — визуальный разделитель групп
Используя предопределенные фигуры Microsoft Visio ограничителя Hager, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон ограничителя Hager KWB01/KWB02, вы будете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель фигуры электрики, выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона Hager исключено. Все нацелено на удобство и простоту творчества.
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:
- Фиксация клеммных блоков на DIN-рейке — KWB01/KWB02 устанавливаются по краям групп клемм и предотвращают их смещение при затяжке винтов, вибрации и обслуживании щита.
- Визуальное разделение групп — чёрный цвет ограничителей на фоне серых клемм чётко обозначает границу между группами: ввод / освещение / розетки / управление.
- Жёсткие провода большого сечения — при подключении кабелей 16–35 мм² усилие на клемму значительное; KWB01/KWB02 удерживают блок от сдвига вдоль рейки.
- Силовые распределительные блоки — KWB02 применяется с клеммами серий KXB70/KXB95/KXB150 на вводных шинах промышленных щитов.
- Компоновочные схемы щита в Visio — фигуры KWB01/KWB02 позволяют точно отобразить реальную компоновку DIN-рейки с учётом физических размеров ограничителей, что важно для расчёта количества модулей.
Хорошо сочетается со Smart-фигурами ZUBR S6 (переключатель фаз), Novatek-Electro PEF-305 (переключатель фаз), F&F WZE-1 (счётчик электроэнергии), Hager SBN (выключатель нагрузки), Hager MCN/MBN (автоматы), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617.
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - Hager-KWB01-KWB02-Stencils.vssx
Внутри файла две Smart-фигуры:
- 2 Smart-фигуры: KWB01 (малый, до 35 мм²) и KWB02 (большой, до 150 мм²);
- Без активных точек подключения — механический элемент без электрических связей;
- Smart Data — Артикул, Производитель;
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
