Трафарет Visio: DigiTOP VA M2 — Smart-фигура реле напряжения с контролем тока

Версия 1.0.0
Скачать 1
Размер файла 45,3 KB
Количество файлов 1
Дата создания 21.07.2026
Последнее обновление 24.07.2026
Экономит 1–2 часа черчения Получить .vssx по email

Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) DigiTOP VA-...A M2 (серия VA-protector) — однофазные цифровые реле напряжения с контролем максимального тока украинского производителя DigiTOP. В отличие от базовой серии VP, устройства VA дополнительно измеряют ток через встроенный трансформатор тока и защищают электропроводку от токов перегрузки, работая как ограничитель мощности. Занимают 2 модуля (35 мм) на DIN-рейке. Линейка охватывает пять номиналов: 25А, 32А, 40А, 50А, 63А.

Шаблон Visio (стенсил) содержит 1 Smart-фигуру с вариативностью пяти номиналов тока — переключение через Smart Data. Фигура содержит активные точки подключения клемм IN (L, N) и OUT (L`, N`), цифровой дисплей с двумя индикаторами (напряжение и ток) и кнопки управления.

⚠️ Трёхступенчатая времятоковая характеристика — официальные значения. Реле отключает нагрузку по току с задержкой, зависящей от степени превышения установленного порога Iвст:
• Iвст ≤ I < I+25% — отключение через 600с
• Iвст+25% ≤ I < 2 × Iвст — отключение через 5с
• I ≥ 2 × Iвст — отключение через 0,02с
Это позволяет пережить кратковременные пусковые токи без ложного срабатывания.

⚠️ Термозащита: отключение при 70°С, включение обратно при 60°С. При нагреве внутри прибора до 70°С происходит отключение нагрузки — на индикаторе отображается «Hot». Повторное включение нагрузки происходит автоматически только после охлаждения прибора до 60°С (гистерезис 10°С предотвращает частые переключения). Функция контроля температуры может быть отключена в меню (in_28°C_OFF).

⚠️ Блокировка после серии отключений по току. Количество отключений по перегрузке до блокировки прибора настраивается от 1 до 10 раз, либо бесконечно («---» — блокировка не происходит). После блокировки (индикатор показывает «FUSE») включить нагрузку можно только вручную кнопкой.

ℹ️ Функция памяти последнего события. Прибор сохраняет причину последнего аварийного отключения. На верхнем индикаторе отображается маркер: «LE.u» (отключение по напряжению) или «LE.I» (отключение по току), на нижнем — значение напряжения или тока, вызвавшее срабатывание. Удобно для диагностики без вызова электрика.

Что входит в шаблон Visio DigiTOP VA M2

Архив содержит 1 Smart-фигуру с вариативностью пяти номиналов тока (официальный состав линейки):

Модель	I_ном	I_макс	Ном. мощность	Макс. сечение провода
VA-25A	25 А	32A	≈ 5,8 кВт	6 мм²
VA-32A	32 А	40A	≈ 7,4 кВт	6 мм²
VA-40A	40 А	50A	≈ 9,2 кВт	10 мм²
VA-50A	50 А	63A	≈ 11,5 кВт	16 мм²
VA-63A	63 А	80A	≈ 14,5 кВт	16 мм²

ℹ️ Режим "Auto" для генераторов — настраиваемая задержка отключения. При работе от источника с нестабильной частотой (генератор) время задержки отключения регулируется в диапазоне 0–900мс (шаг 100мс). Это компенсирует просадки оборотов двигателя генератора при коммутации больших нагрузок. При установке «000» задержка отсутствует (время отключения 20мс).

ℹ️ Режим контроля тока можно полностью отключить.
Параметр FUSE: On/Off в меню настроек (заводская установка: On). При Off прибор работает как реле напряжения VP, продолжая отображать ток на индикаторе без реакции на перегрузку.

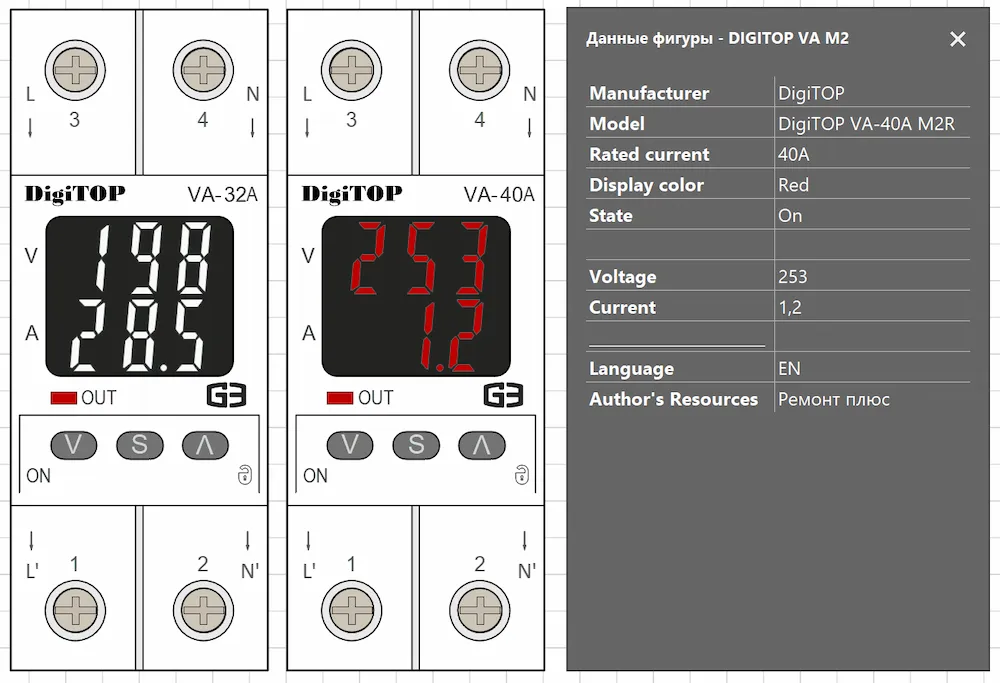

DigiTOP VA-32A M2W; VA-40A M2R — поля Smart Data в Microsoft Visio — DigiTOP VA-M2 — поля Smart Data в Microsoft Visio

ℹ️ Все значения — официальные паспортные данные из инструкции производителя, таблица «Модель / Номинальный ток / Максимальный ток / Номинальная мощность / Максимальное сечение провода». Номинальная мощность указана при активном нагрузке (см. сноску производителя). Номинал переключается через поле «Модель» в Smart Data.

Особенности Smart-фигуры DigiTOP VA M2

🔌

Активные точки подключения

Клеммы по оф. схеме: IN — L, N (вход), OUT — L`, N` (выход на нагрузку). Схема подключения соответствует инструкции.

🏷️

Smart Data

Модель, Iном (А), Iмакс (А), Номинальная мощность (кВт), Umin (В), Umax (В), Режим (On/Off), Задержка включения.

📐

Точный масштаб 1:1

Габариты 35 × 90 × 67 мм (Ш × В × Г, 1 DIN-модуль).
Фигура корректно встаёт в сборку на однолинейных схемах.

💡

Индикация напряжения и тока

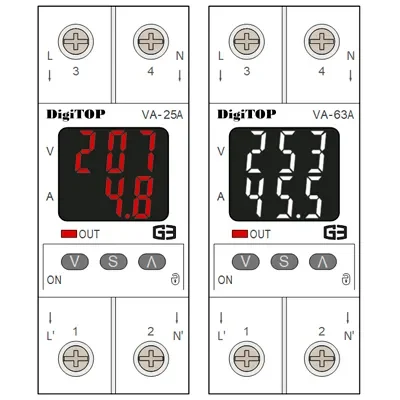

На фигуре отображён режим LED-индикатора: M2R (красный) и M2W (белый), отражающий реальный принцип работы.

🔄

2 состояния фигуры

«On» — цифровой дисплей показывает напряжение/ток.
«Off» — нагрузка обесточена. Переключение через Smart Data.

🔌

Совместимость

Файл .vssx совместим с Microsoft Visio 2013, 2016, 2019, 2021 и Office 365. Вставка перетаскиванием фигур.

Технические характеристики DigiTOP VA M2

Параметры по официальному мануалу digitop.ua (официальные страницы серии VA M2R/M2W) + дистрибьюторы (данные подтверждены перекрёстно). Все значения верифицированы из первичного источника.

Параметры

Параметр	Значение
Тип устройства	Реле напряжения с контролем максимального тока (VA-protector), 1ф, DIN-рейка
Производитель	DigiTOP (ООО «Енергохіт»), Київ, Україна
Поколение	Третье — компактный корпус, TrueRMS, термозащита, работа с нестабильной частотой
Номинальное рабочее напряжение	50–400В
Рабочая частота сети	45–65Гц
Верхняя граница отключения по напряжению	230–270В (настройка, шаг 1В; заводская: 250В)
Нижняя граница отключения по напряжению	120–220В (настройка, шаг 1В; заводская: 170В)
Гистерезис по напряжению	1–10В (настройка, шаг 1В; заводская: 3В)
Время отключения по верхнему пределу напряжения	не более 0,02с
Время отключения по нижнему пределу напряжения	1с (120–170В) / 0,02с (<120В)
Граница отключения по току	1А – Iном (настраивается)
Количество отключений по току до блокировки	1–10 или ∞ («—»)
Время отключения по току: Iвст ≤ I < I+25%	600с
Время отключения по току: Iвст+25% ≤ I < 2×Iвст	5с
Время отключения по току: I ≤ 2×Iвст	0,02с
Погрешность вольтметра	не более 1%
Погрешность измерения силы тока	не более 2%
Потребляемая мощность	не более 1Вт
Степень загрязнения	II
Класс изоляции оборудования	II
Степень защиты прибора	IP20
Момент затяжки винтов клемм	2,2 ± 0,2 Н·м
Рабочая температура	−25…+50 °С
Относительная влажность	30–80%
Габаритные размеры (В × Ш × Г)	90 × 35 × 67 мм
Ширина в модулях DIN	2 модуля
Монтаж	DIN-рейка TS-35; работоспособен при любом положении в пространстве
Термозащита — отключение / включение	Откл. при +70°С / Вкл. при охлаждении до +60°С
Яркость индикатора (настройка)	1–9 (заводская установка: 7)
Автоблокировка кнопок	Через 30с после последнего нажатия (Loc.On/Loc.OFF, заводская: OFF)
Память последнего события	LE.u (по напряжению) / LE.I (по току) + значение
Установка во влажных помещениях	Требуется монтажный бокс IP55 (ванна, сауна, бассейн)
Срок эксплуатации	10 лет
Гарантия производителя	5 лет

Схема выбора модели VA M2

Параметры

Условие / требование	Мощность	Рекомендация
Небольшая квартира, отдельная группа	до 5,8 кВт	VA-25A
Группа с чувствительным оборудованием	до 7,4 кВт	VA-32A
Квартира с контролем перегрузки	до 9,2 кВт	VA-40A
Дом с ограниченной договорной мощностью	до 11,5 кВт	VA-50A
Вводной щит дома/коттеджа	до 14,5 кВт	VA-63A
