Экономит 1–2 часа черчения Получить .vssx по email
Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) Novatek-Electro РН 240t/263t для проектирования систем защиты однофазного электроснабжения.
РН-240t и РН-263t — многофункциональные однофазные реле напряжения украинского производителя ООО «Новатек-Электро» (Одесса, Украина). Устройства занимают 2 модуля (36 мм) на DIN-рейке, имеют встроенный дисплей и выполняют функции реле напряжения, амперметра, ваттметра и цифрового мультиметра одновременно. Отличие между моделями — только в номинальном токе: РН-240t — 40А, РН-263t — 63А.
Питание РН-240t/РН-263t — фазозависимое. Фазный проводник подключается только к верхней клемме «L», нулевой — к клемме «N». При перепутанной фазировке реле работает некорректно или не работает вообще. Схема подключения нанесена на корпус устройства.
Реле имеет встроенную защиту от перегрузки по току, но не защищает от токов короткого замыкания. Использование двухполюсного автоматического выключателя перед реле напряжения обязательно. Рекомендуемый АВ: класс B, ток отсечки ≤ 63А.
При индуктивной нагрузке (двигатели, насосы, компрессоры) допустимый ток может быть значительно ниже номинального. Внутреннее реле NRL709BC рассчитано на 80А, однако ресурс 10 000 срабатываний гарантируется при активной нагрузке. При индуктивной нагрузке ресурс коммутаций снижается.

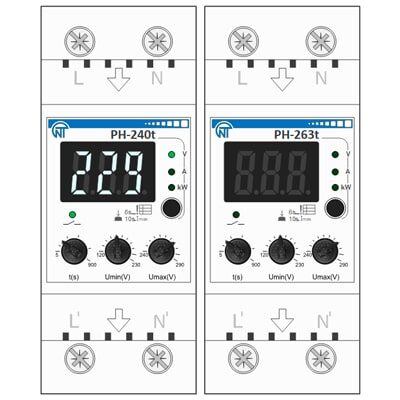

Шаблон Visio (стенсил) содержит 1 Smart-фигуру с вариативностью двух моделей: РН-240t и РН-263t — переключение через Smart Data. Фигура выполнена в масштабе 90×36×60мм по официальным данным novatek-electro.com, содержит активные точки подключения клемм L/N (вход) и L'/N' (выход нагрузки), поля Smart Data и управляющие пиктограммы дисплея.
Что входит в шаблон Novatek-Electro РН 240t/263t
В архиве — одна Smart-фигура с вариативностью двух моделей:
| Модель | Ном. ток | Макс. мощность | Заводской порог тока |
|---|---|---|---|
| РН-240t | 40А | ≈ 9 кВт | 40А |
| РН-263t |
63А | ≈ 14 кВт | 63А |
Это нетривиальное инженерное решение — датчик контролирует не корпус, а именно клемму, где чаще всего возникает перегрев из-за плохого контакта. При превышении температуры реле отключает нагрузку до остывания. Непротянутые клеммы уже не вызовут серьёзных проблем.
Особенности Smart-фигуры РН-240t/РН-263t
Активные точки подключения
Smart Data
Точный масштаб 1:1
Дисплей и пиктограммы
2 состояния фигуры
«Off» — аварийное состояние, нагрузка обесточена. Переключение через Smart Data.
Совместимость
Конструкция, габариты, функции, настройки и клеммы — идентичны для обеих моделей. Заводская установка порога отключения по току: 40А для РН-240t и 63А для РН-263t. Порог тока настраивается пользователем в диапазоне 1–63 А.
Технические характеристики РН-240t / РН-263t
Параметры по официальному мануалу novatek-electro.com (страницы РН-240t и РН-263t) + Руководство по эксплуатации РН-240t/РН-263t (версия для EN и UA рынков). Все значения верифицированы из первичного источника.
| Параметр | РН-240t | РН-263t |
|---|---|---|
| Тип устройства | Многофункциональное реле напряжения, 1ф, DIN-рейка | |
| Производитель | ООО «Новатек-Электро», Одесса, Украина | |
| Номинальное напряжение | 220/230В AC, 50Гц | |
| Максимальный ток коммутации | 40А | 63А |
| Максимальная мощность нагрузки | ≈ 9кВт | ≈ 14кВт |
| Порог срабатывания по UMin | 156–230В (настраивается) | |
| Порог срабатывания по UMax | 240–290В (настраивается) | |
| Диапазон измерения напряжения | 120–350В | |
| Точность измерения напряжения | не хуже ±1% | |
| Задержка АПВ | 5–900с (настраивается) | |
| Порог срабатывания по току | 1–63А (настраивается) | |
| Внутреннее реле | NRL709BC-12D, 80А, поляризованное с магнитной блокировкой | |
| Ресурс коммутаций (под нагрузкой) | 10 000 срабатываний (при активной нагрузке) | |
| Ресурс коммутаций (механический) | 500 000 срабатываний | |
| Дисплей | 3-значный 7-сегментный, переключаемые режимы V/A/kW | |
| Журнал аварий | 5 последних аварий, энергонезависимая память | |
| Защита от перегрева | Датчик температуры на выходной клемме | |
| Сечение проводов для клемм | 0,5–16,0 мм² | |
| Степень защиты | IP20 | |
| Температура эксплуатации | −35…+55 °С |
|
| Влажность (при +25°С) | 30–80% | |
| Габаритные размеры (Ш × В × Г) | 90 × 36 × 60 мм | |
| Монтаж | DIN-рейка 35мм; любое положение в пространстве | |
| Материал корпуса | Самозатухающий пластик | |
| Стандарты | EN61000-4-2; EN61000-4-4; EN61000-4-5 | |
| Гарантия производителя | 5 лет | |
Схема выбора модели РН-240t или РН-263t
Объект / нагрузка
Мощность
Рекомендация
Примечание
Квартира, небольшой дом
до 7–9 кВт
РН-240t
Вводной АВ C32 или C40
Дом, котедж, офис
до 14 кВт
РН-263t
Вводной АВ C50 или C63 (класс B)
Котельная / насосная
до 5 кВт (индуктивная)
РН-240t
Индуктивная нагрузка — ток деклассировать
Защита отдельного устройства (холод-к, кондиц.)
до 3 кВт
РН-240t
Включается в разрыв питания устройства
Функции РН-240t / РН-263t
Функция
Описание
Реле напряжения
Отключает нагрузку при выходе напряжения за пределы Umin/Umax. Настраиваемые пороги: 156–230В (нижний) и 240–290В (верхний)
Защита от обрыва нейтрали
Мгновенное отключение при обрыве нулевого проводника, что предотвращает повышение напряжения до 380В на оборудовании
Ограничитель тока/мощности
Отключает нагрузку при превышении заданного порога по току (1–63А) или мощности
АПВ — автоповторное включение
Автоматически включает нагрузку после нормализации напряжения через заданную задержку 5–900с
Цифровой вольтметр
Постоянное отображение действующего напряжения сети на трёхзначном дисплее. Диапазон 120–350В, точность ±1%
Амперметр
Измерение и отображение потребляемого нагрузкой тока в реальном времени
Ваттметр
Измерение и отображение активной, реактивной и полной мощности нагрузки
Журнал аварий
Сохранение информации о 5 последних авариях в энергонезависимой памяти — для анализа качества сети
Защита от перегрева
Датчик температуры на выходной клемме — защита при плохом контакте проводника
Используя предопределенные фигуры Microsoft Visio Novatek РН 240t/263t, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон однофазного реле напряжения Novatek, вы будете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель фигуры электрики Novatek РН 240t/263t, выполнена в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона реле напряжения Novatek исключено. Все нацелено на удобство и простоту творчества.
Область применения шаблона
Шаблон предназначен для следующих типов проектной документации:
- Вводной щит жилого дома или квартиры — РН-263t устанавливается после вводного АВ и защищает всю однофазную нагрузку объекта от перепадов и обрыва нейтрали. Журнал аварий показывает историю отключений.
- Защита отдельных групп нагрузки — РН-240t на группе с дорогостоящим оборудованием: серверная, холодильное оборудование, бытовая техника в аренде.
- Мониторинг потребления — встроенный ваттметр позволяет контролировать мощность нагрузки и настраивать порог отключения по мощности без дополнительных приборов.
- Ограничитель мощности — при ограниченной мощности ввода (договорная мощность с энергоснабжающей организацией) РН-240t/РН-263t отключит нагрузку при превышении заданного порога.
- Щиты с генератором или инвертором — функция АПВ с настраиваемой задержкой 5–900 с обеспечивает корректное включение нагрузки после восстановления питания.
- Схемы щитов в Microsoft Visio — фигура используется в компоновочных схемах однофазных щитов как основной элемент защиты вместо простого реле напряжения, занимает 2 модуля DIN.
Хорошо сочетается со Smart-фигурами Novatek-Electro RN-118 / 119 (реле напряжения), Novatek-Electro РН-31 (реле напряжения), PEF-305 (переключатель фаз), Hager ERC (контактор с ручным управлением), Hager MCN/MBN (автоматы), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617, трафаретами электросчётчиков F&F WZE-1, Novatek EM-129 и всеми шаблонами фигур каталога download.
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - Novatek-RN240t-263t-Stencils.vssx
Внутри файла одна Smart-фигура:
- 1 Smart-фигура с вариативностью двух моделей: РН-240t (40А) и РН-263t (63А);
- 2 состояния: Off/On — переключение через Smart Data;
- Активные точки подключения: L/N (вход сверху), L'/N' (выход нагрузки снизу);
- Возможность вариативных настроек: вращение ручек t(s)/Umin(V)/Umax(V);
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
