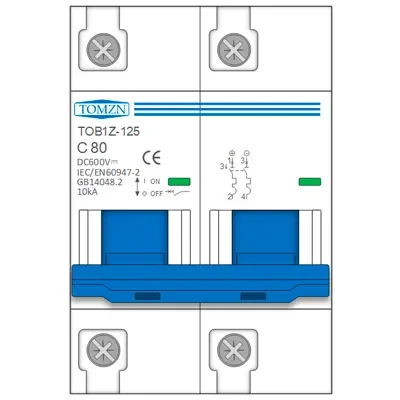

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) Tomzn TOB1Z-125 — двухполюсный автоматический выключатель постоянного тока (DC MCB) производителя TOMZN (Zhejiang Tongzheng Electric Co., Ltd., Китай). Предназначен для защиты от перегрузки и короткого замыкания в цепях постоянного тока — солнечные фотоэлектрические системы, аккумуляторные батареи, узлы связи. Серия TOB1Z-125 охватывает три номинала тока: 80А, 100А, 125А, все в исполнении 2P (2 полюса).

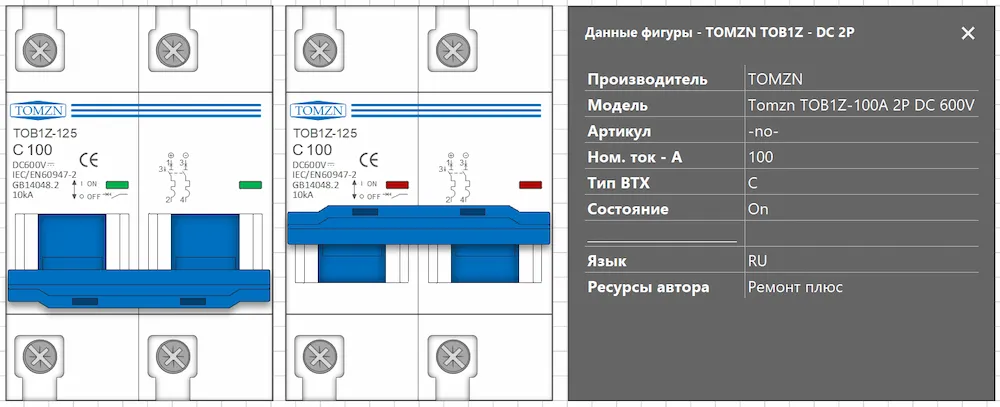

Шаблон Visio (стенсил) содержит 1 Smart-фигуру с вариативностью трёх номиналов тока — переключение через Smart Data. Официальная маркировка характеристики отключения — C.
TOB1Z-125 предназначен исключительно для цепей постоянного тока (DC). Использование в цепях переменного тока (AC) недопустимо и опасно.
Более мощная линейка имеет и более высокую отключающую способность, не только более высокий рабочий ток. Для DC-автоматов такого тока 10 кА — важный параметр: токи КЗ в аккумуляторных банках и PV-системах могут быть очень высокими. TOB1Z-125 обеспечивает надёжное гашение дуги там, где 6 кА недостаточно.
Что входит в шаблон Visio Tomzn TOB1Z-125
Верифицировано с оф. источника: tomzn.com, + дистрибьюторские листинги, независимая проверка: amsanelectronics.com, tomzn.pk — оф. дистрибьютор Пакистан. (август 2026)
| Артикул | Ток | Полюса |
|---|---|---|
| TOB1Z-125-2P (80A) | 80А | 2P |
| TOB1Z-125-2P (100A) | 100А | 2P |
| TOB1Z-125-2P (125A) |
125А | 2P |
Особенности Smart-фигуры Tomzn TOB1Z-125 DC
Активные точки подключения
Три вариативности
Точный масштаб 1:1
SVG-вектор
Обозначение полярности DC
Совместимость
Технические характеристики Tomzn TOB1Z-125 (80/100/125А)
Параметры по официальному каталогу tomzn.com + дистрибьюторские листинги (27.07.2026).
| Параметр | Значение |
|---|---|
| Тип устройства | Автоматический выключатель постоянного тока (DC MCB), 2P |
| Производитель | Zhejiang Tongzheng Electric Co., Ltd. (TOMZN), Китай |
| Номинальный ток | 80А, 100А, 125А |
| Номинальное напряжение | DC 600В |
| Отключающая способность Icu | 10кА |
| Характеристика отключения ВТХ | C |
| Тип расцепителя | Тепловой + электромагнитный (thermal magnetic) |
| Стандарт (по данным производителя)* | IEC60898-1, GB/T 14048.2 (см. критический callout — возможна неточность) |
| Импульсное выдерживаемое напряжение Uimp | 4кВ* |
| Рабочая способность отключения Ics (%Icu) | 75%* |
| Максимальное сечение провода | 25мм²* |
| Момент затяжки клемм | 3Н·м* |
| Механический ресурс | Среднее значение 20 000 / нормативное 8 500 циклов* |
| Электрический ресурс | Среднее значение 2 500 / нормативное 1 500 циклов* |
| Рабочая температура | −5…+70°С* |
| Относительная влажность | ≤95%* |
| Степень загрязнения | 3* |
| Степень защиты | IP20* |
| Масса (TOB1Z-125-2P) | 0,5кг |
| Монтаж | DIN-рейка 35мм |
| Тип управления | Ручной (Manual Type) |
| Дугогасительная среда | Воздух (Air) |
| Область применения (по производителю) | Солнечные PV-системы, АКБ, связь, транспорт, горнодобывающая отрасль |
| Страна производства | Китай (Liushi Town, Yueqing City, Zhejiang Province) |
⚠️ Критический callout: Неточность в маркировке стандартов TOMZN
Обратите внимание при проектировании!
В официальной документации производителя Zhejiang Tongzheng Electric (TOMZN) и на корпусах некоторых партий автоматов серии TOB1Z-125 одновременно указываются стандарты IEC 60898-1 и GB/T 14048.2. С инженерной точки зрения здесь кроется техническое противоречие:
1. IEC 60898-1 — это стандарт, строго регламентирующий требования к автоматам переменного тока (AC) для бытового назначения.
Применение его к DC-линейке некорректно. Автоматы постоянного тока должны сертифицироваться по IEC 60898-2 (Приложение H) или промышленному IEC 60947-2.
2. Китайский национальный стандарт GB/T 14048.2 как раз эквивалентен промышленному IEC 60947-2 (Низковольтное оборудование, часть 2: Автоматические выключатели).
Именно он является определяющим для мощных DC-аппаратов на 80–125А с отключающей способностью в 10 кА.
Вывод для проектировщиков: При составлении спецификаций и пояснительных записок для проверяющих органов (или экспертизы) рекомендуем ссылаться на стандарт IEC 60947-2 / GB/T 14048.2, игнорируя ошибочную маркировку IEC 60898-1 на китайских листингах. В Smart-фигуре Visio от «Ремонт Плюс» параметры приведены к технически корректному базису.
