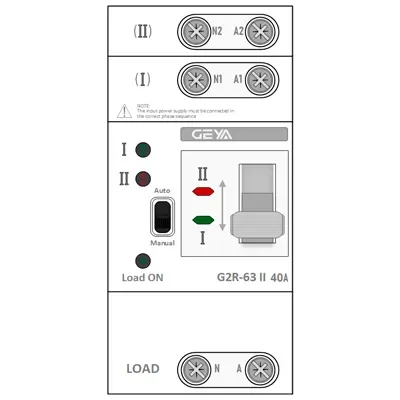

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) GEYA G2R-63 II — автоматический ввод резерва (Automatic Transfer Switch) класса PC производителя GEYA (Zhejiang Geya Electrical Co., Ltd., Wenzhou, Китай). Двухпозиционное устройство («infrequent change-over switch») с общей нейтралью и раздельной коммутацией фазных линий. При аварии на основном вводе (Common power supply A) автоматически переключает нагрузку на резервный ввод (Backup power supply B) за время менее 50 мс. Официальная линейка охватывает номиналы от 6А до 63А в единой платформе корпуса исполнении 2P.

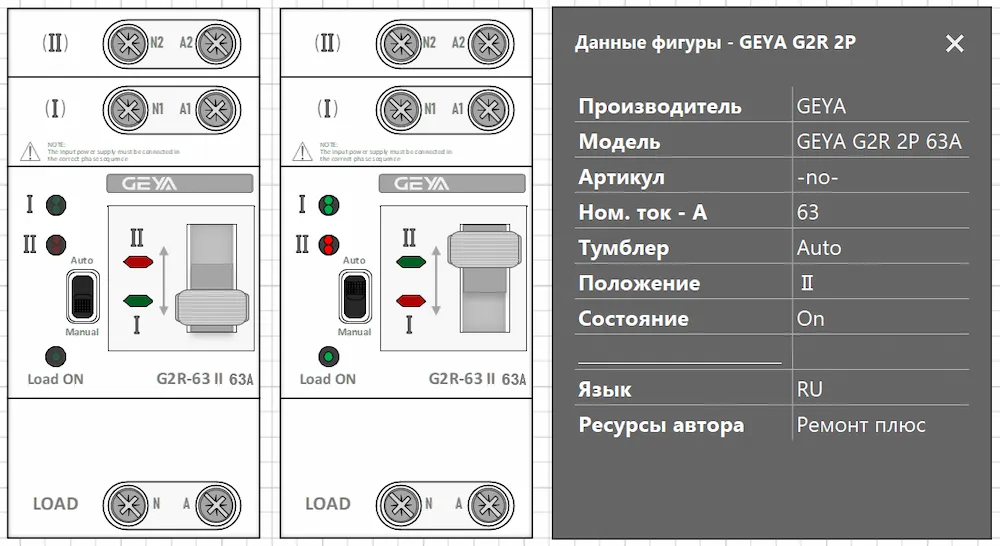

Устройство совмещает функцию АВР с защитой по напряжению (нижний порог - 175В/верхний порог - 270В с автоматическим восстановлением через 30с). Шаблон Visio (стенсил) содержит 1 Smart-фигуру с вариативностью девяти номиналов тока — переключение через Smart Data. Один корпус, для модификации 2P.
«The input power supply must be connected in the correct phase sequence» - Входной источник питания должен быть подключен в правильной последовательности.
АВР допускает работу с общей нейтралью (N), однако запрещается использовать однополюсные (1P) автоматы для раздельной коммутации фазы (L) и нейтрали (N).
Переключение фазного и нулевого проводников должно выполняться строго одновременно, в противном случае возможен выход устройства из строя.
Что входит в шаблон Visio GEYA G2R-63 II 2P
Верифицировано с оф. источника: geya.net, + дистрибьюторские листинги, раздел «Technical Parameters» + «Product Highlights». Проверено: 27.07.2026
| Позиция | Значение |
|---|---|
| SKU | G2R-63 II (официальное полное название на geya.net) |
| Рабочий ток | 6/10/16/20/25/32/40/50/63А |
| Рабочее напряжение | AC220V / AC110V |
| Полюса |
2P |
Особенности Smart-фигуры GEYA G2R-63 II 2P
Активные точки подключения
Девять вариаций по току
Точный масштаб 1:1
SVG-вектор
Управляющие пиктограммы
Совместимость
Технические характеристики GEYA G2R-63 II 2P
Параметры по официальному каталогу: geya.net, + дистрибьюторские листинги, раздел «Technical Parameters» + «Product Highlights» (27.07.2026).
| Параметр | Значение |
|---|---|
| Тип устройства | АВР, класс PC, двухпозиционный |
| Производитель | Zhejiang Geya Electrical Co., Ltd., Wenzhou Bridge Industrial Zone, Beibaixiang, Yueqing, Zhejiang 325603 |
| Номинальный рабочий ток Ie | линейка 6–63А |
| Номинальное напряжение изоляции Ui | 690В |
| Импульсное выдерживаемое напряжение Uimp | 8кВ |
| Номинальное рабочее напряжение Ue | AC220В / AC110В |
| Частота сети | 50/60Гц |
| Класс | PC |
| Число полюсов | 2P |
| Номинальный ток КЗ Iq | 5кА |
| Рекомендованная защита (предохранитель) | RT16-00-63A |
| Время переключения контактора | <50мс |
| Время переключения (operation change-over) | <50мс |
| Время возврата (return change-over) | <50мс |
| Время отключения (power off) | <50мс |
| Общее время операции переключения | <50мс |
| Управляющее напряжение Us | AC220В, 50Гц; рабочий диапазон 85–110% от Us |
| Вспомогательная цепь | AC220В/110В, 50Гц, Ie=5А |
| Требование к инвертору для цепи управления | Синусоида, мощность не менее 3000Вт |
| Порог пониж./повыш. напряжения (220В/50Гц) | 175В (возврат 190В) / 270В (возврат 250В±5В)* |
| Порог пониж./повыш. напряжения (110В/50Гц) | 85В (возврат 90В) / 140В (возврат 135В±5В)* |
| Задержка возврата к норме | 30с* |
| Механический ресурс | ≥8 000 циклов |
| Электрический ресурс | ≥1 500 циклов |
| Категория применения | AC-31B |
| Габаритные размеры (Д×Ш×Г) | 108 × 50,5 × 78мм |
| Момент затяжки клемм | 2,5 Н·м* |
| Монтаж | DIN-рейка |
Более широкая линейка АВР GEYA (для справки)
Hаздел «Related products» на странице G2R-63 II подтверждает существование дополнительных серий АВР GEYA, не входящих в эту карточку:
| Серия | Примечание |
|---|---|
| GATS-A03B | 2P ATS with Signal Feedback — с обратной сигнальной связью |
| GATS-S7 | Automatic Transfer Switch (отдельная линейка корпуса) |
| GATS-G | Automatic Transfer Switch for Distribution Cabinet — для распределительных шкафов |
| GPS6-N4VA2 | 4P Automatic Changeover Switch |
Используя предопределённые фигуры Microsoft Visio, вы можете быстро создавать понятные однолинейные и компоновочные схемы щитов. Применив стенсил Visio GEYA G2R-63, вы сможете точно визуализировать компоновку системы с учётом реальных габаритов и автоматически получить спецификацию оборудования. Все фигуры выполнены в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона исключено.
Область применения шаблона GEYA G2R-63 II 2P
Трафарет предназначен для следующих типов проектной документации:
- PV-системы — надёжное переключение резервного питания для фотоэлектрических систем, обеспечение непрерывности питания и безопасности оборудования (официальная область применения);
- Резервное питание жилых объектов — непрерывное электроснабжение дома при отключениях;
- Коммерческие объекты — больницы, дата-центры, офисы, требующие бесперебойного питания;
- Промышленные объекты — производственные предприятия и критическая инфраструктура;
- Компоновочные и однолинейные схемы распределительных щитов в Microsoft Visio — фигура как элемент автоматического резервирования питания.
Для аналогичного переключателя другого бренда смотрите Tomzn TOQ6 2P / TOQ6 4P или Tomzn TOQ5 3P. Для переключения I-0-II группы контактов Schneider Acti9 iSSW или переключатель Ι-ΙΙ (двухконтурный) 1NO+1NC группой контактов Hager SFM. DC-автомат Tomzn TOB1Z (80/100/125А для PV и АКБ).
При построении компоновочной или однолинейной схемы применяются Smart-фигуры Tomzn AC SPD & TZG40 (УЗИП), шаблон AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617, реле напряжения Tomzn TOVA2-100 и всеми шаблонами фигур каталога download.
Лицензия на использование
- Данный шаблон имеет ограничения - запрет свободного распространения.
Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
🗜️ Состав архива для скачивания
Архив содержит один файл - Geya-G2R-63-II-2P-Stencils.vssxВнутри файла:
- 1 Smart-фигура исполнения 2P с вариативностью 9 номиналов тока: 6/10/16/20/25/32/40/50/63А;
- Управляющие пиктограммы: Auto/Manual, I/II, On/Off, LED-состояние;
- Активные точки подключения: вход A (N, L), вход B (N, L), выход нагрузки (N, L);
- Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
