Трафарет Visio: Schneider Acti9 iSSW — переключателя нагрузки I-0-II

Оставьте комментарий / schneider
Трафарет Visio: Schneider Acti9 iSSW — переключателя нагрузки I-0-II
  • Версия 1.1.0
  • Скачать 3
  • Размер файла 154.3 KB
  • Количество файлов 0
  • Дата создания 26.08.2026
  • Последнее обновление 12.09.2026
  • Рекомендуемый взнос $2.5

❤ Ваша поддержка помогает создавать новые шаблоны

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) Schneider Electric Acti9 iSSW — трёхпозиционный переключатель нагрузки I-0-II (Changeover Switch) производителя Schneider Electric. Ручное устройство для переключения между двумя источниками питания с гарантированным полным разрывом в среднем положении «0». Линейка охватывает три полюса (1P, 2P, 4P) и три номинала тока (25А, 40А, 63А) — всего 8 официальных артикулов в двух типоразмерах корпуса.

Шаблон Visio (стенсил) содержит 6 Smart-фигур («стандартный» корпус для 25/40А и «увеличенный» для 63А), каждая с вариативностью трёх положений рычага. Официальная система кодирования: A9-S-CO-[полюс]-[ток].

⚠️ 1P — сеть 230/240В, 2P и 4P — сеть 400/415В.
A9SCO1xx (1P) рассчитаны на однофазную сеть. A9SCO2xx (2P) и A9SCO4xx (4P) — на трёхфазную сеть 400/415В.
⚠️ Ручной переключатель — не путать с АВР.
Нет мотопривода, нет автоматики: «commutateur linéaire utilisé pour la commande manuelle de circuits électriques».

Что входит в шаблон Visio Schneider Electric Acti9 iSSW

Верифицировано с оф. источника: Product Datasheet: se.com, (независимая проверка: pdl.co.nz, clipsal.com, media.mmem.com.au, australia.a.bigcontent.io) + каталог CA904050E (август 2026).

1P, стандартный корпус (17.5мм):

Артикул Наименование Ток Габариты (В×Ш×Г)
A9SCO125 SE iSSW Acti9 1P 25A 25А 85×17.5×44мм
A9SCO140 SE iSSW Acti9 1P 40A 40А 85×17.5×44мм

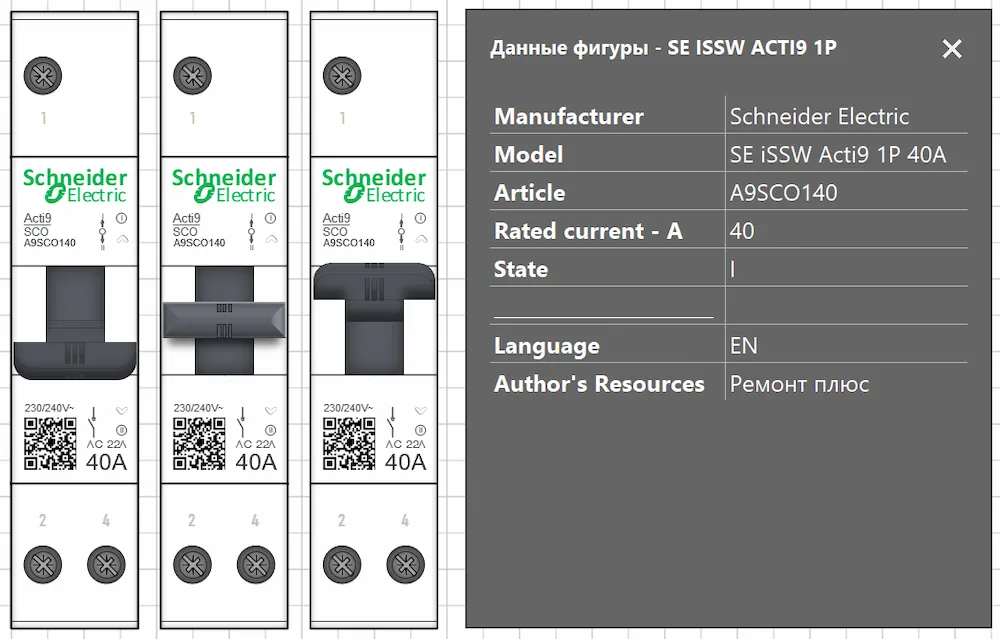

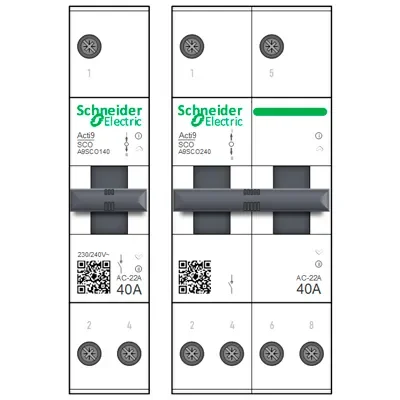

SE iSSW Acti9 A9SC0140 1P 40A — Smart-фигура Visio, три состояния I-0-II, Smart Data
Visio Smart Shape: Schneider Electric Acti9 SCO 1P A9SC0140 — рубильник 40A AC-22A, 230/240V. Панель Smart Data: Model SE iSSW Acti9 1P 40A, State I.

1P, увеличенный корпус (26.25мм):

Артикул Наименование Ток Габариты (В×Ш×Г)
A9SCO163 SE iSSW Acti9 1P 63A 63А 85×26.25×44мм

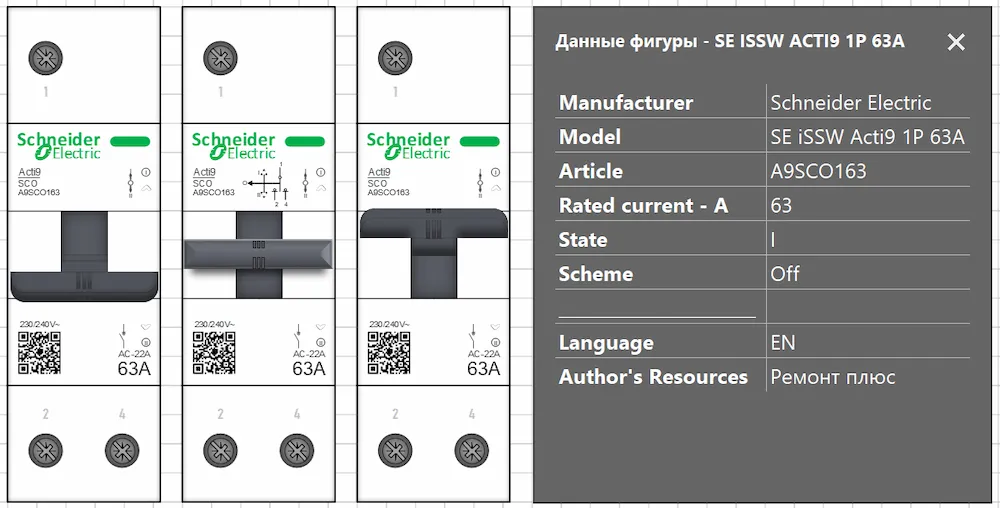

Schneider Acti9 SCO 1P A9SC0163 63A — Smart-фигура Visio, три состояния I-0-II, EN
Visio Smart Shape: Schneider Electric Acti9 SCO 1P (A9SC0163) — рубильник 63A, AC-22A, 230/240V. Smart Data EN: State I, Scheme Off.

2P, стандартный корпус (35мм):

Артикул Наименование Ток Габариты (В×Ш×Г)
A9SCO225 SE iSSW Acti9 2P 25A 25А 85×35×44мм
A9SCO240 SE iSSW Acti9 2P 40A 40А 85×35×44мм

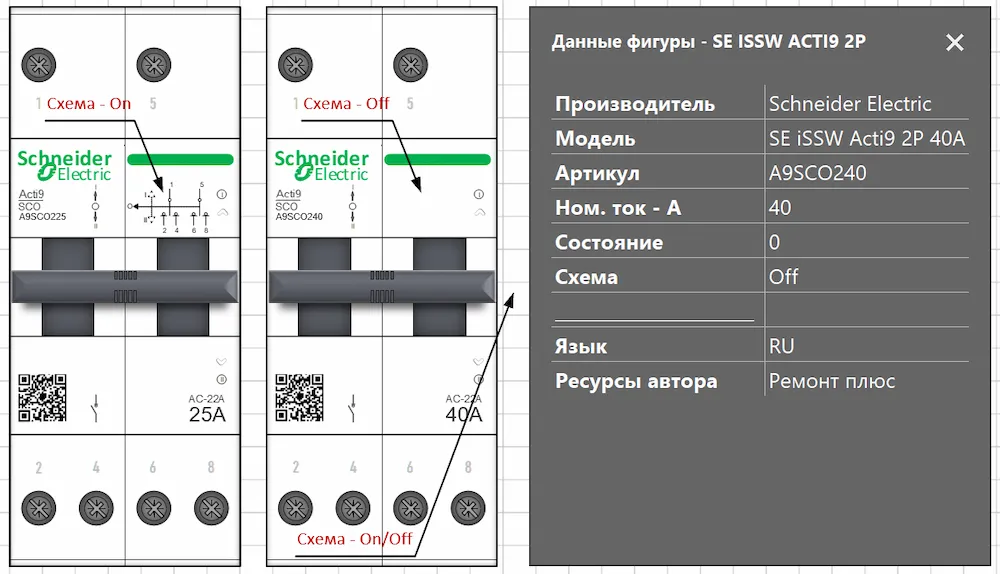

Schneider iSSW Acti9 SCO 2P 25A и 40A — Smart-фигура Visio, схема On/Off, панель Smart Data RU
Visio Smart Shape: Schneider Electric Acti9 SCO 2P — рубильник AC-22A. A9SC0225 25A A9SC0240 40A Панель Smart Data.

2P, увеличенный корпус (52.5мм):

Артикул Наименование Ток Габариты (В×Ш×Г)

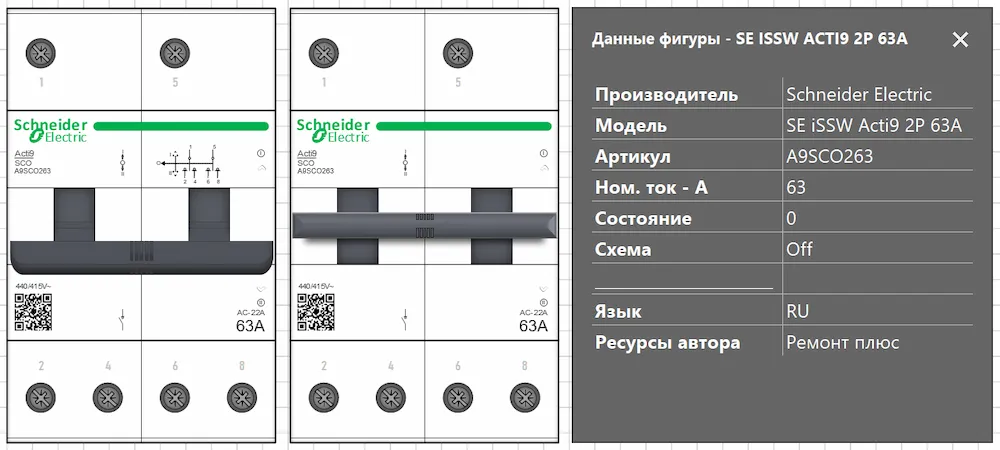

A9SCO263 SE iSSW Acti9 2P 63A 63А 85×52.5×44мм



4P, стандартный корпус (70мм):

Артикул Наименование Ток Габариты (В×Ш×Г)
A9SCO440 SE iSSW Acti9 4P 40A 40А 85×70×44мм

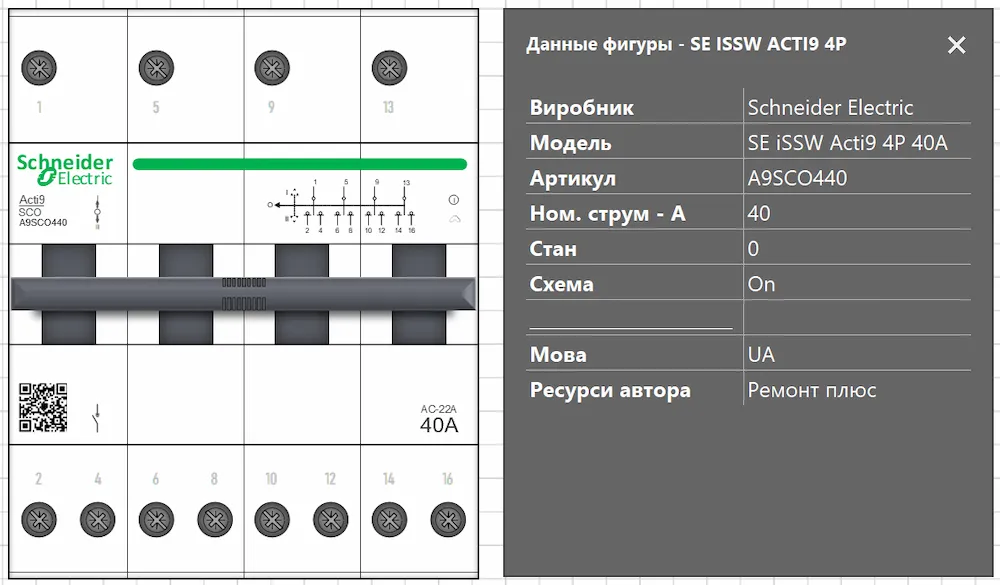

Schneider Acti9 SCO 4P A9SC0440 40A — Smart-фигура Visio, On, клеммы 1–16, Smart Data UA
Visio Smart Shape: Schneider Electric Acti9 SCO 4P (A9SC0440) — рубильник 40A, AC-22A. Панель Smart Data на украинском.

4P, увеличенный корпус (105мм):

Артикул Наименование Ток Габариты (В×Ш×Г)

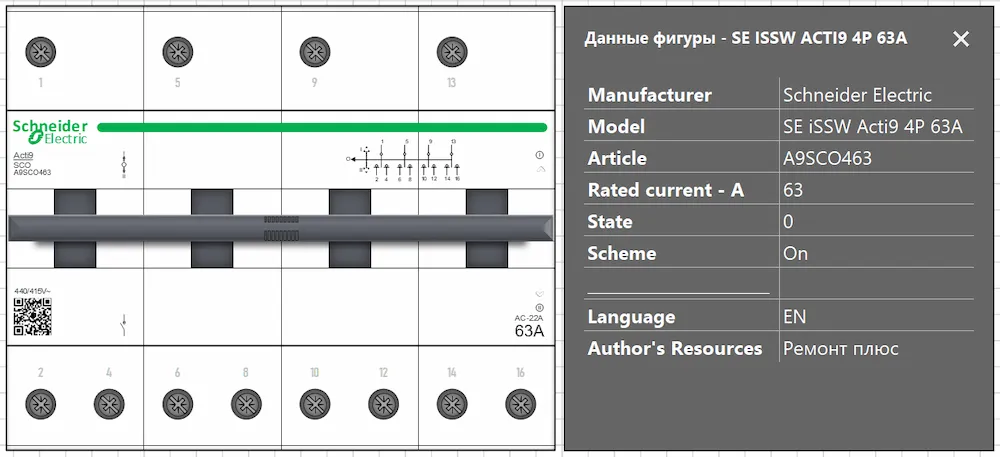

A9SCO463 SE iSSW Acti9 4P 63A 63А 85×105×44мм

Особенности Smart-фигуры Schneider Electric Acti9 iSSW

🔌

Активные точки подключения

Line side terminals (вход, верх) и Load side terminals (выход, низ) — по числу активных полюсов конкретной модели (2/4/8 соответственно).

💡

Три вариативности

Номинал тока (25/40/63А), положение рычага (I/0/II), отображение «Схемы контактов»— переключаются независимо через Smart Data.

📐

Точный масштаб 1:1

Габариты (Ш × В × Г) — соответствуют оригиналу.
Фигура корректно встаёт в сборку на однолинейных и компоновочных схемах.

🔀

SVG-вектор

Корректная печать на A3/A2. Совместимо с оформлением ГОСТ 2.710-81 / IEC 60617 и шаблоном AutoMarker.

🔄

Автогенерация артикула

Smart Data собирает итоговый код по официальной логике — избавляет от ручного набора длинных обозначений.

🎯

Совместимость

Файл .vssx совместим с Microsoft Visio 2013, 2016, 2019, 2021 и Office 365. Вставка перетаскиванием фигур.

Технические характеристики Schneider Electric Acti9 iSSW

Параметры по официальному каталогу Schneider Electric и datasheet с se.com / tme.eu (2025-2026).

Параметр 125 163 225 240 263 440 463
Ue, В 230/240 230/240 400/415 400/415 400/415 400/415 400/415
Ui, В / Uimp, кВ 690/6 690/6 690/6 690/6 690/6 690/6 690/6
Icm/Icw, кА 0,5 1,26 0,5 0,8 1,26 1,26 1,26
Мощн. AC-23A, кВт - 7,8 4,0 5,0 7,8 - 23,4
Эл./мех. ресурс 7000/10000 7000/10000 7000/10000 7000/10000 7000/10000 7000/10000 7000/10000
Момент затяжки, Н·м 2.5 2.5 2.5 2.5 4.0 4.0 4.0
Вес нетто, г 85 120 166 166 230 326 448

Общие параметры для всей линейки Schneider Electric Acti9 iSSW

Параметр Значение
Тип устройства Changeover switch (переключатель нагрузки I-0-II)
Производитель Schneider Electric
Частота сети 50/60Гц
Категории применения AC-22A, AC-23A
Тип управления Тумблер, 3 положения
Отключающая способность Icn 6кА
Высота / Глубина (все модели) 85мм / 44мм
Монтаж DIN-рейка 35мм, вертикально или в любом положении
Блокировка Есть
Степень защиты IP20 (IP40 внутри шкафа)
Стандарт IEC/EN 60947-3, AS/NZS 60947.3
Сертификация CE, RCM
Совместимость iSSW

Используя предопределённые фигуры Microsoft Visio, вы можете быстро создавать понятные однолинейные и компоновочные схемы щитов. Применив стенсил Visio Schneider Electric Acti9 iSSW, вы сможете точно визуализировать компоновку системы с учётом реальных габаритов и автоматически получить спецификацию оборудования. Все фигуры выполнены в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона исключено.

Область применения шаблона Schneider Electric Acti9 iSSW

Трафарет предназначен для следующих типов проектной документации:

  • Переключение сеть/генератор для любого типа ввода — единая линейка покрывает однофазные (1P/2P) и трёхфазные (4P) объекты.
  • Точное резервирование места в щите под конкретный номинал — благодаря разделению по размеру корпуса проектировщик сразу видит, сколько места на DIN-рейке займёт выбранная модель.
  • Промышленные объекты с ручным вводом резерва — 4P на 63А (A9SCO463) до 23,4кВт для трёхфазных вводных групп.
  • Компоновочные и однолинейные схемы щитов в Microsoft Visio — точный масштаб каждой физической платформы, без риска исказить компоновку щита неверным габаритом.

Для аналогичного переключателя другого бренда смотрите Hager SF263 или  Hager SFB (рубильник перекидной). Для переключения 1NO+1NC группы контактов Hager SFM и однополюсный автоматический выключатель ETi ETIMAT 10 DC 1P/2P (автомата постоянного тока 6кА).
При построении компоновочной или однолинейной схемы применяются Smart-фигуры Hager RCD 4P (УЗО 6кА тип A и S, 30–500мА, QuickConnect и Bi-Connect), Tomzn AC SPD & TZG40 (УЗИП), шаблон AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617, АВР Tomzn TOQ5 2P, трафарет автоматического выключателя 6kA, тип «С» Hager MLN и всеми шаблонами фигур каталога download.
