Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) Tomzn TOQ6-63/4P — компактный четырёхполюсный автоматический переключатель ввода резерва (АВР / ATS) класса PC, производителя Zhejiang Tongzheng Electric Co., Ltd. (г. Юэцин, провинция Чжэцзян, Китай). Устройство предназначено для трёхфазных сетей 3L+N / 380–400В AC и автоматически переключает нагрузку между основным источником питания (UI) и резервным (UII) при исчезновении или восстановлении напряжения. Монтаж на DIN-рейку 35мм, занимает 6 модулей.

В шаблоне — одна Smart-фигура с переключением между двумя моделями: TOQ6-63/4P (без задержки переключения) и TOQ6-63PV/4P (с настраиваемой задержкой — для инверторов и солнечных систем). Обе модели имеют идентичный корпус 105×102×78мм, одинаковые клеммы и расположение органов управления. Фигура вариативна: через поля Smart Data переключается артикул, тип источника резерва, режим Auto/Manual и состояние индикаторов.

Ключевое ограничение: TOQ6 класса PC — не имеет функции размыкания нагрузки под током (в отличие от класса CB). Переключение происходит под нагрузкой без разрыва цепи (непрерывное питание), поэтому устройство требует вышестоящих автоматических выключателей для защиты от КЗ.

⚠️ TOQ6 класса PC — не защищает от КЗ. Обязателен вышестоящий автоматический выключатель.
Переключатель класса PC не разрывает токовую цепь при коротком замыкании. Согласно официальному листингу (Made-in-China, SGS), защита от КЗ обеспечивается внешним предохранителем RT16-00-63A или автоматом до 63А. На схеме Visio TOQ6-63/4P изображается после вводного АВ с каждой стороны (UI и UII) — не как самостоятельная защита.
⚠️ Рекомендуемая нагрузка — не более 40–50А (≈10–12 кВт) при индуктивной нагрузке.
При длительной работе с насосами, холодильниками, кондиционерами и другой индуктивной нагрузкой ток не должен превышать 40–50А для обеспечения долгосрочной работоспособности контактов.

⚡

Номинальный ток
63А

🔌

Напряжение / Полюса
380–400В / 4P (3L+N)

🛡

Класс / Iq
PC / 50кА (RT16-00-63A)

📐

Корпус (В×Ш×Г)
105×102×78мм / 6 мод.

⚙

Задержка (PV) / без (стд)
TOQ6PV: есть / TOQ6: нет

🌍

Производитель
Китай (Чжэцзян, г. Юэцин)

Что входит в шаблон Visio Tomzn TOQ6-63/4P

Архив содержит 1 Smart-фигуру с вариативностью двух моделей. Обе модели имеют идентичный корпус и идентичную схему клемм, поэтому покрываются одной фигурой.

Артикул Ток, А Напряжение Задержка Тип АВР
TOQ6-63/4P 63 AC 380–400В Нет Сеть + Генератор
TOQ6-63PV/4P 63 AC 380–400В Есть (PV/инвертор) Инвертор/СЭС + Сеть
⚠️ TOQ6 (стандартный) НЕ предназначен для PV-систем и инверторов.
Официальный листинг Made-in-China прямо указывает: стандартный TOQ6 разработан для переключения городская сеть ↔ генератор и не предназначен для PV-систем и инверторов. Для инверторных систем — только TOQ6PV. На схеме Visio при инверторной нагрузке обязательно использовать артикул TOQ6-63PV/4P.
⚠️ TOQ6 не запускает и не останавливает генератор.
Устройство только переключает нагрузку между источниками. Управление генератором (пуск, прогрев, остановка) — отдельные цепи управления.
ℹ️ TOQ6 vs TOQ6PV — одинаковый корпус, одна Smart-фигура, разная логика задержки.
TOQ6-63/4P: переключение без задержки — для генераторов и городской сети, где важна немедленная реакция на пропадание напряжения.
TOQ6-63PV/4P: встроенная задержка переключения — для инверторов и PV-систем, где кратковременные просадки напряжения не должны вызывать ложные срабатывания.
В шаблоне Visio: одна Smart-фигура, модель выбирается через поле Smart Data «Артикул».

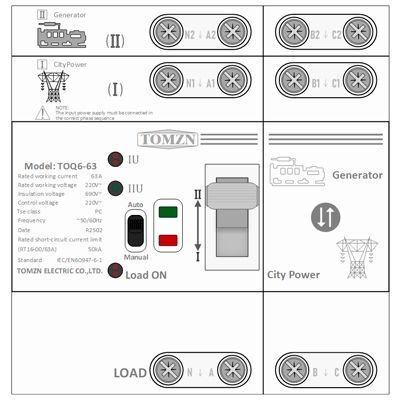

Download MS-Visio template stencils АВР Tomzn TOQ6-63PV/4P | Фигуры электрики АВР Tomzn TOQ6-63PV 4P | Шаблон электрики Tomzn для Майкрософт Визио
АВР Tomzn TOQ6-63PV/4P

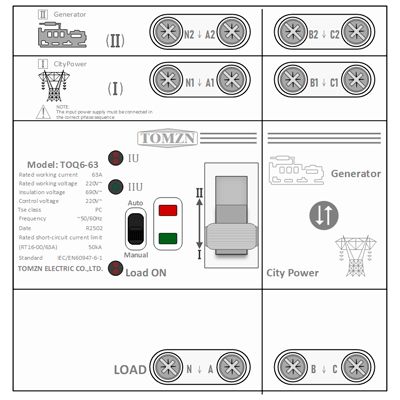

Download MS-Visio template stencils АВР Tomzn TOQ6-63/4P | Фигуры электрики АВР Tomzn TOQ6-63/4P | Шаблон АВР Tomzn для Майкрософт Визио
АВР Tomzn TOQ6-63/4P

Особенности Smart-фигуры Tomzn TOQ6-63/4P

📐 Точный масштаб 1:1
Корпус — 105×102×78 мм (В×Ш×Г).
Ширина 102 мм = 6 DIN-модулей.
Одна фигура — две модели (TOQ6 / TOQ6PV).
Источник: мануал AliExpress листинга · tomzn.com · 12.10.2026

🔌 Точки подключения
Ввод UI: L1, L2, L3, N (основной)
Ввод UII: L1, L2, L3, N (резервный)
Выход LOAD: L1, L2, L3, N
Управление: Auto/Manual (кнопка)
Индикаторы: LED UI (красный) · LED UII (зелёный) · Load ON

📋 Поля Smart Data
Артикул (TOQ6-63/4P / TOQ6-63PV/4P)
UI — тип источника (Сеть/Генератор) ·
UII — тип источника (Генератор/Инвертор/PV) ·
Режим (Auto/Manual) · Активный ввод (UI / UII)

🔧 Органы управления
Кнопка Auto/Manual — выбор режима
Кнопка UI/UII — ручной выбор ввода (режим Manual)
Кнопка On/Off — вкл/откл нагрузки
Переключаемые пиктограммы обозначений

📦 Состояния фигуры
UI активен — LED красный горит, Load ON
UII активен — LED зелёный горит, Load ON
Авария нейтрали — оба LED Load OFF
Нет питания — оба LED погашены
Manual UII — UII принудительно

🖥 Совместимость
Microsoft Visio 2013 / 2016 /
2019 / 2021 / Microsoft 365.
Формат: .vssx (Smart Shape).
Вставка перетаскиванием.

TOMZN TOQ6-63A ATS 4P — Smart-фигура Visio, трёхфазный АВР, Figure Data
TOMZN TOQ6-63A ATS 4P — выбор параметров: модель, состояние, положение тумблера и переключателя, памятка "внимание".

Ключевые отличия - TOQ6-63/4P vs TOQ6-63PV/4P

Источники сравнения: tomzn.com + datasheet с tomznele.en.made-in-china.com (12.10.2026).

Параметр TOQ6-63/4P TOQ6-63PV/4P
Задержка переключения Нет Есть (не изменяемая)
Назначение Сеть ↔ Генератор Сеть ↔ Инвертор / PV
Реакция на кратковременную просадку Немедленное переключение Ожидание (не реагирует)
Время переключения ⚠ н/д в офиц. источниках <50 мс
Корпус (В×Ш×Г) 105×102×78 мм 105×102×78 мм
Модулей на DIN 6 6
Smart-фигура в шаблоне Одна общая (выбор через Smart Data)

TOMZN TOQ6-63PV ATS 63A 4P — Smart-фигура Visio, трёхфазный АВР PV Grid-connected, Smart Data
TOMZN TOQ6-63PV ATS 63A 4P — выбор параметров: модель, состояние, положение тумблера и переключателя, памятка "внимание".

Технические характеристики Tomzn Tomzn TOQ6-63/4P

Параметры по официальному мануалу tomznelectric.com (официальный сайт Zhejiang Tongzheng Electric Co., Ltd.). Все значения верифицированы со страницы TOQ6-63/4P и TOQ6-63PV/4P.

Параметр Значение
Производитель Zhejiang Tongzheng Electric Co., Ltd.(TOMZN), г.Юэцин, Чжэцзян, Китай
Тип устройства АВР/ATS, автоматический переключатель ввода резерва, класс PC
Артикулы в шаблоне TOQ6-63/4P · TOQ6-63PV/4P
Количество полюсов 4P (3L + N)
Номинальный ток (In) 63А
Рекомендуемая нагрузка (длительная) 40–50А (при индуктивной нагрузке)
Рабочее напряжение AC 380–400В (3L+N), 50/60Гц
Напряжение управления (Us) AC 220В, 50Гц
Рабочий диапазон Us 85%–110% от 220В (187–242В)
Изоляционное напряжение (Ui) 690В AC
Ударная выдержка (Uimp) 8кВ
Ток КЗ (Iq, с предохранителем RT16-00-63A) 50кА
Класс TSE PC (переключение без разрыва цепи)
Категория применения AC-31B
Вспомогательная цепь AC 220В, 50Гц, Ie=5А
Задержка переключения TOQ6-63/4P: нет · TOQ6-63PV/4P: есть
Время переключения <50мс (для PV-версии) · TOQ6 стандартный: н/д
Механический ресурс ≥5000 циклов
Электрический ресурс ≥1500 циклов (официальный листинг)
Материалы Корпус: DMC (термостойкий, самозатухающий) · Контакты: медь/серебро
Монтаж DIN-рейка 35мм (TS35)
Модулей на DIN 6 (ширина 102мм)
Габариты (В×Ш×Г) 105 × 102 × 78мм
Масса (в упаковке) ≈606г (данные AliExpress листинга)
Стандарт IEC/EN 60947-6-1 · GB/T14048.11
Сертификаты CE · ISO 9001:2015
Индикация LED UI (красный) · LED UII (зелёный) · Load ON
Режимы управления Auto/Manual · UI/UII · On/Off

Выбор модели линейки Tomzn АВР 4P

Артикул Ток, А Напряжение Тип Особенность
TOQ6-63/4P ✦ 63 AC 380–400В ATS (авто) Без задержки. Сеть ↔ Генератор
TOQ6-63PV/4P ✦ 63 AC 380–400В ATS (авто) С задержкой. Сеть ↔ Инвертор/PV
TOQ5-63PV/4P 63 AC 380–400В ATS (авто) Предыдущее поколение. Отдельный шаблон.
MTS 4P 63A 63 AC 400В MTS (ручной) Ручное переключение, механическая блокировка

✦ — обе модели входят в данный шаблон (одна Smart-фигура с вариативностью).

Схема выбора — TOQ6 или TOQ6PV, 4P или 2P

Ситуация Выбор Комментарий
Трёхфазная сеть 380В, резерв — генератор TOQ6-63/4P Без задержки — мгновенный отклик
Трёхфазная сеть 380В, резерв — инвертор или PV TOQ6-63PV/4P С задержкой — игнорирует кратковременные просадки
Нагрузка до 63А, однофазная сеть 220В TOQ6-63/2P Однофазный аналог, ширина 50,5 мм (4 мод.)
Нужно ручное управление без автоматики MTS 4P Ручное переключение, механическая блокировка источников
Нагрузка регулярно превышает 50А (трёхфазная) ⚠ Не TOQ6-63 Рассмотреть TOQ7-100/4P или TOQ7-125/4P (100–125А)
Нужен запуск генератора от АВР ⚠ Не TOQ6 TOQ6 не управляет генератором. Нужен отдельный контроллер.
