Трафарет Visio: GEYA GPS8-17 — автоматический АВР 63А/80А

Версия 1.0.0
Скачать 1
Размер файла 71.0 KB
Количество файлов 0
Дата создания 13.09.2026
Последнее обновление 22.09.2026
Рекомендуемый взнос $2.5

❤ Ваша поддержка помогает создавать новые шаблоны

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) GEYA GPS8-17 — однофазный автоматический переключатель резерва (АВР / ATS) с встроенной цифровой защитой производителя Zhejiang Geya Electrical Co., Ltd. (г. Юэцин, провинция Чжэцзян, Китай). Устройство одновременно выполняет функции АВР и реле защиты: контролирует напряжение и ток в реальном времени по методу True RMS и автоматически переключает нагрузку между двумя однофазными источниками питания (L1-N1 и L2-N2).

В отличие от механических переключателей резерва, GPS8-17 — это интеллектуальное реле защиты со встроенным микропроцессором. Устройство защищает от перенапряжения, пониженного напряжения и перегрузки по току. Все пороговые значения настраиваются через цифровую панель на лицевой стороне. Линейка включает две модели по номинальному току: GPS8-17 63А и GPS8-17 80А.

⚠️ N1 и N2 объединены внутри устройства — это не изолирующий АВР.
Согласно официальной инструкции (V1.5): «Unlike typical ATS, the N1 and N2 of this product are connected». Нейтраль обоих источников соединена внутри GPS8-17. Это означает, что устройство не обеспечивает гальваническую развязку между источниками. В схемах где источники должны быть полностью изолированы друг от друга (например, генератор с отдельным заземлением) — GPS8-17 не подходит. Обязательно указывать этот факт на схеме Visio.

⚠️ GPS8-17 не имеет функции изоляции — перед обслуживанием отключить вводной АВ.
Инструкция явно указывает: «This product does not have isolation function. Please disconnect the superior MCB during maintenance!!!» Перед любым обслуживанием обязательно отключать вышестоящий автоматический выключатель. На схеме Visio GPS8-17 всегда изображается после вводного АВ.

⚡

Номинальный ток

63А / 80А

🔌

Напряжение

AC 220В / 110В

🛡

Защиты

U↑ / U↓ / I↑

📐

Корпус

82×72×68 мм

⚙

Задержка переключения

0–900 с

🌍

Производитель

Китай (Чжэцзян)

Что входит в шаблон Visio GEYA GPS8-17

Верифицировано с оф. источника: geya.net, + дистрибьюторские листинги, раздел «GPS8-17-220V-Instruction-Manual_V1.5-ENG». Проверено: 12.09.2026

Модель	Ток, А	Напряжение	Корпус (Ш×В×Г), мм
GPS8-17 63A	63A	AC 220В / 110В	82×72×68
GPS8-17 80A	80A	AC 220В / 110В	82×72×68

ℹ️ GPS8-17 — это и АВР, и реле защиты одновременно.
В отличие от простых механических переключателей резерва, GPS8-17 оснащён микропроцессором с измерением True RMS. Устройство защищает нагрузку от перенапряжения (OFF или 230–300В), пониженного напряжения (140–210В или OFF) и перегрузки по току (1–63А или 80А) — с настраиваемыми задержками для каждой защиты. Это делает его альтернативой связке «реле напряжения + АВР» в одном модуле.

ℹ️ Три режима выбора источника: Приоритет L1, Приоритет L2, AUTO.
При «Приоритет L1» — устройство всегда возвращается на L1 при восстановлении его напряжения. При «AUTO» — остаётся на текущем нормальном источнике без автоматического возврата. Это ключевой параметр для схем «сеть + генератор» vs «сеть + сеть (два ввода)». Настраивается через меню лицевой панели.

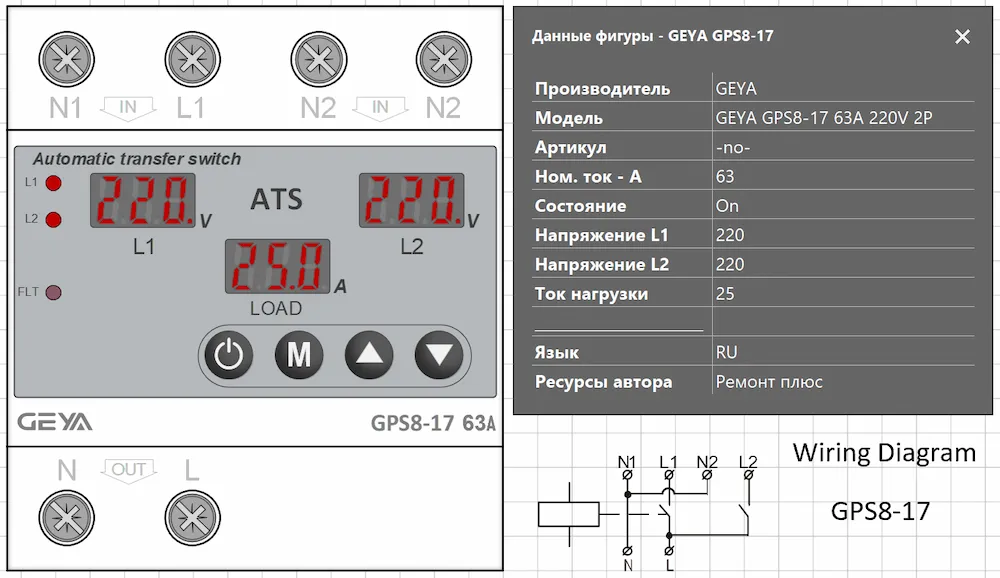

GEYA GPS8-17 63A ATS — Smart-фигура Visio, L1=220V L2=220V LOAD=25A, Smart Data RU + Wiring — Visio Smart Shape: GEYA GPS8-17 63A — ATS 220V 2P. Wiring Diagram GPS8-17 (схема подключения).

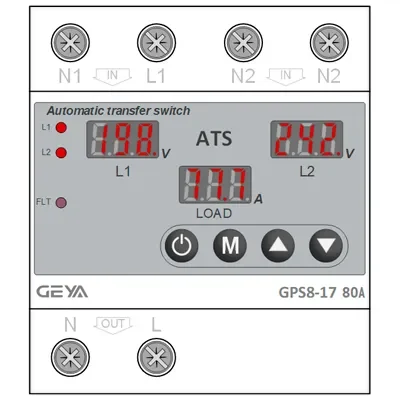

Особенности Smart-фигуры GEYA GEYA GPS8-17

📐 Точный масштаб

Корпус — 82×72×68 мм (В×Ш×Г).
Одна фигура для 63А и 80А — корпус идентичен.
Масса 280 г.
Масштаб 1:1 · мануал GPS8-17 V1.5 · geya.net

🔌 Точки подключения

L1 + N1: Source I (основной)
L2 + N2: Source II (резервный)
L + N OUT: нагрузка (LOAD)
⚠ N1 и N2 объединены внутри

📋 Поля Smart Data

Модель · Ток (А) · Напряжение L1 (В) · Напряжение L2 (В) · Приоритет (L1/L2/AUTO) · U↑ уставка · U↓ уставка · I↑ уставка · Позиция в щите

🔧 Органы управления

SET — вход в меню (удержание 3 с)
▲ / ▼ — изменение параметров
M — ручное включение/отключение нагрузки (0,5 с)
Дисплей: напряжение L1, L2 и ток нагрузки

📦 Состояния фигуры

L1 активен — LED L1 горит
L2 активен — LED L2 горит
Авария (FLT) — LED FLT горит, оба источника в ауте
Задержка возврата — обратный отсчёт

🖥 Совместимость

Microsoft Visio 2013 / 2016 /
2019 / 2021 / Microsoft 365.
Формат: .vssx (Smart Shape).
Вставка перетаскиванием.

Технические характеристики GEYA GPS8-17

Параметры по официальному каталогу: geya.net, + дистрибьюторские листинги, раздел «GPS8-17-220V-Instruction-Manual_V1.5-ENG» (12.09.2026).

Параметр	Значение
Тип устройства	АВР / ATS однофазный + реле защиты (True RMS), 2 полюса
Производитель	Zhejiang Geya Electrical Co., Ltd., Юэцин, Чжэцзян, Китай
Номинальное напряжение питания	AC 220В или 110В (L1-N1, L2-N2), 45–65 Гц
Рабочий диапазон напряжения	80–400В (L-N)
Номинальный ток (AC1)	63А / 80А
Погрешность измерения	≤1%
Порог перенапряжения U↑ (настр.)	OFF или 230–300В; заводская уставка: 275В; шаг 1В
Порог восстановления U↑	225–295В; заводская уставка: 265В; шаг 1В
Порог пониженного напряжения U↓ (настр.)	140–210В или OFF; заводская уставка: 175В; шаг 1В
Порог восстановления U↓	145–215В; заводская уставка: 180В; шаг 1В
Задержка срабатывания по U (настр.)	0,1–10с; заводская уставка: 0,5с; шаг 0,1с
Защита по перегрузке I↑ (настр.)	OFF или 1–63А/80А; заводская уставка: 60А/80А; шаг 0,1А
Задержка срабатывания по I↑ (настр.)	2–600с; заводская уставка: 5с; шаг 1с
Задержка переключения (настр.)	0–900с; заводская уставка: 0с (фактически ~0,2с при 0)
Задержка подачи питания при пуске	2–600с; заводская уставка: 5с; шаг 1с
Задержка сброса после аварии	2–900с; заводская уставка: 10с; шаг 1с
Приоритет источника (настр.)	L1 / L2 / AUTO; заводская уставка: L1
Сброс после аварии	ON (авто) / OFF (ручной); заводская уставка: ON
Собственное потребление	≤3ВА AC
Монтаж	DIN-рейка EN/IEC 60715, любое положение
Степень защиты	IP40 (лицевая панель) / IP20 (клеммы)
Габариты (В×Ш×Г)	82 × 72 × 68 мм
Масса	280г
Механический ресурс	1×10⁴ циклов
Электрический ресурс (AC1)	1×10⁴ циклов
Рабочая температура	−20…+60°С
Температура хранения	−35…+75°С
Изоляция нейтрали	N1 и N2 объединены внутри — гальваническая развязка отсутствует

Схема выбора модели и режима

Ситуация	Выбор	Примечание
Нагрузка до 63А, два однофазных источника (сеть + генератор)	GPS8-17 63A	Базовая модель, покрывает большинство жилых вводов
Нагрузка 64–80А, два однофазных источника	GPS8-17 80A	Топовая модель серии, корпус идентичен 63А
Один источник приоритетный (сеть), второй резервный (генератор)	Приоритет L1	При восстановлении L1 — автоматический возврат на основной источник
Два равнозначных источника (два ввода сети), работать на том что доступен	Режим AUTO	Нет автовозврата — остаётся на текущем нормальном источнике
Нужна полная гальваническая развязка нейтралей двух источников	⚠️ Не GPS8-17	N1 и N2 соединены внутри. Нужен изолирующий АВР другой серии.
Трёхфазная сеть — два трёхфазных источника	GPS8-18	Другая модель серии, 4-полюсная. Отдельный шаблон Visio.

Используя предопределённые фигуры Microsoft Visio, вы можете быстро создавать понятные однолинейные и компоновочные схемы щитов. Применив стенсил Visio GEYA GPS8-17, вы сможете точно визуализировать компоновку системы с учётом реальных габаритов и автоматически получить спецификацию оборудования. Все фигуры выполнены в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона исключено.

Область применения шаблона Visio GEYA GPS8-17

Трафарет предназначен для следующих типов проектной документации:

Вводные щиты с резервным питанием от генератора — GPS8-17 изображается после вводного АВ, перед группой нагрузок. На схеме обязательно указывать: Source L1-N1 = основной ввод (сеть), Source L2-N2 = резервный ввод (генератор);
Два независимых ввода городской сети — схема «два ввода сети» без генератора. В режиме AUTO устройство работает на доступном вводе без принудительного возврата. Актуально для объектов с двумя точками присоединения;
Объекты с чувствительным оборудованием — благодаря защите по перенапряжению, пониженному напряжению и перегрузке GPS8-17 защищает нагрузку даже в штатном режиме работы одного источника. Используется как альтернатива паре «реле напряжения + АВР»;
Схемы с PV-инвертором в качестве резервного источника — допустимо, если инвертор выдаёт стандартный синус 220В. Подключение показано в официальной инструкции: PV DC/AC Converter → L2-N2. Внимание: при этом нейтрали сети и инвертора объединяются внутри устройства;
Компоновочные и однолинейные схемы распределительных щитов в Microsoft Visio — фигура как элемент автоматического резервирования питания.

Для аналогичного переключателя другого бренда смотрите Tomzn TOQ5 2P / TOQ5-PV 2P или GEYA G2R-63 II 2P. Для переключения I-0-II группы контактов Hager SF463 или переключатель нагрузки Ι-ΙΙ группой контактов Hager SFH. При построении компоновочной или однолинейной схемы применяются Smart-фигуры DC-автомат Tomzn TOB1Z (80/100/125А для PV и АКБ) или автомата постоянного тока 6кА ETIMAT 10 DC 1p-2p B/C, шаблон AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617, трёхфазное реле напряжения DigiTOP VP-3F M6 и всеми шаблонами фигур каталога download.

Лицензия на использование

Данный шаблон имеет ограничения - запрет свободного распространения.
Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели. Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения.
Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность. Вместе мы можем сделать больше!

🗜️ Состав архива для скачивания

Архив содержит один файл - Geya-GPS8-17-Stencils.vssxВнутри файла:

1 Smart-фигура с вариативностью 2 номиналов тока: 63/80А;
Индикаторы на фигуре: LED L1, LED L2, LED FLT, цифровой дисплей (V L1, V L2, A нагрузки);
Активные точки подключения: L1+N1 (вход Source I), L2+N2 (вход Source II), L+N OUT (нагрузка);
Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
