Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) Tomzn TOQ5 2P — однофазный автоматический переключатель резерва (АВР / ATS) производителя TOMZN (Чжэцзян, Китай; в производстве низковольтного оборудования с 2002 года). Устройство предназначено для автоматического переключения нагрузки между двумя источниками питания — городской сетью и генератором — с временем переключения менее 8мс без прерывания питания.
Линейка охватывает три модели по номинальному току: TOQ5-63/2P / TOQ5-100/2P / TOQ5-125/2P. Монтаж на DIN-рейку 35мм, корпус занимает 7 DIN-модулей. Устройство относится к классу PC (Programme Controller) — переключатель без разрыва цепи (brekeless), что обеспечивает бесперебойность при переключении.
Режимы работы: автоматический и ручной. Приоритет — основная линия питания (Source I / сеть). При пропадании основного напряжения происходит автоматическое переключение на резерв (Source II / генератор); при восстановлении основного — возврат на него. Встроенная световая индикация: красный LED — активна линия I (сеть), зелёный LED — активна линия II (генератор).
>Это прямое ограничение производителя: устройство работает только с городской электросетью и генератором. Применение с фотовольтаическими системами и инверторами запрещено. Для PV/инвертор применений существует отдельная модель — TOQ5-PV. На схеме Visio обязательно указывать тип источников: Source I = Сеть, Source II = Генератор.
>Устройство умеет отправить сигнал на остановку генератора при восстановлении сетевого напряжения, но не имеет функции автозапуска. Если в проекте нужен автозапуск генератора — необходим внешний модуль управления (контроллер генератора). Это важно отображать в схеме Visio: TOQ5 не заменяет контроллер запуска.
TOQ5 относится к классу PC (Programme Controller) по IEC 60947-6-1 — это означает что переключение происходит настолько быстро, что большинство электронных устройств не замечает провала напряжения. В отличие от класса CB (Circuit Breaker), PC-устройства не рассчитаны на отключение при коротком замыкании — поэтому перед TOQ5 обязателен автоматический выключатель.
Что входит в шаблон Visio Tomzn TOQ5 2P
Верифицировано с оф. источника: tomzn.com, + дистрибьюторские листинги, раздел «TOQ5 2P (30.08.2025)» + данные Alibaba.com (листинг производителя). Проверено: 12.09.2026
| Модель | Ток, А | Icu, кА | Корпус |
|---|---|---|---|
| TOQ5-63/2P | 63А | 8 | 7 DIN-модулей |
| TOQ5-100/2P | 100А | 8 | 7 DIN-модулей |
| TOQ5-125/2P | 125А | 8 | 7 DIN-модулей |
> TOQ5 2P переключает только фазный провод (L), нейтраль (N) — общая для обоих источников. Это стандартная схема для однофазных АВР при работе с городской сетью и генератором.
Все три модели (63А / 100А / 125А) имеют одинаковый корпус 7 DIN-модулей и идентичное расположение клемм. Выбор модели и номинального тока — через поля Smart Data без смены фигуры.
Особенности Smart-фигуры Tomzn TOQ5 2P
Технические характеристики Tomzn TOQ5 2P
Параметры по официальному каталогу: tomzn.com, + Alibaba.com (листинг TOMZN). Проверено: 12.09.2026
| Параметр | Значение |
|---|---|
| Тип устройства | АВР / ATS, однофазный, 2P (L+N), класс PC |
| Производитель | TOMZN, Чжэцзян, Китай (с 2002г.) |
| Номинальный рабочий ток Ie | линейка 63–125А |
| Номинальное напряжение | 220–240В AC, 50/60Гц (L+N) |
| Ток отключения (Icu) | 8кА |
| Время переключения | <8мс (без прерывания — класс PC) |
| Режимы работы | Автоматический/Ручной (Auto/Manual) |
| Приоритет источника | Source I (городская сеть) — приоритетный |
| Допустимые источники | Городская сеть + генератор (бензин/дизель) |
| Запрещённые источники | PV-системы, инверторы — ЗАПРЕЩЕНО |
| Функция запуска генератора | Нет. Только сигнал остановки генератора |
| Индикация | LED красный — Source I / LED зелёный — Source II |
| Монтаж | DIN-рейка 35мм, 7 модулей |
| Материал контактов | Промышленное серебро (увеличенный ресурс) |
| Материал корпуса | Самозатухающий пластик |
| Сертификация | CE |
| Страна производства | Китай (Чжэцзян, г. Юэцин) |
Схема выбора модели TOQ5 2P
| Ситуация | Серия | Примечание |
|---|---|---|
| Квартира, ввод до 63А, резерв от генератора | TOQ5-63/2P | Базовая модель, покрывает большинство квартирных вводов |
| Дом / офис, ввод 64–100А | TOQ5-100/2P | Средняя нагрузка, коттеджи и небольшие офисы |
| Максимальная однофазная нагрузка — ввод до 125А | TOQ5-125/2P | Топовая модель серии, для мощных вводов |
| Нужен АВР с PV-системой или инвертором | TOQ5-PV | TOQ5 (без PV) — ЗАПРЕЩЁН для таких схем. Нужна другая модель. |
| Нужен автозапуск генератора при отключении сети | ⚠️ | TOQ5 не запускает генератор. Нужен внешний контроллер запуска. |
Используя предопределенные фигуры Microsoft Visio, вы можете быстро и просто создавать понятные и информативные схемы электрических цепей и щитов.
Применив шаблон двухпозиционного переключателя Tomzn TOQ5, Вы сможете поэтапно визуализировать всю внутреннюю компоновку элементов с учетом габаритов и удобства эксплуатации. Модель MS Visio Tomzn выполнена в масштабе 1:1, с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона модели MS Visio Tomzn TOQ5 исключено. Все нацелено на удобство и простоту творчества.
Область применения шаблона Tomzn TOQ5 2P
Трафарет предназначен для следующих типов проектной документации:
- Компоновочные схемы вводных щитов с резервным питанием — TOQ5 изображается как элемент АВР между вводным автоматом, счётчиком и нагрузкой. Source I (сеть) и Source II (генератор) показываются как отдельные вводы с подписями;
- Частные дома и коттеджи с генератором — наиболее типичное применение. Схема щита: ввод от сети → TOQ5 → групповые автоматы нагрузки. Генератор подключается к Source II через отдельный автомат;
- Офисы и малый бизнес — резервирование питания критичного оборудования (серверы, кассы, системы безопасности) при частых отключениях сети. TOQ5-100/2P и TOQ5-125/2P покрывают типовые нагрузки;
- Однолинейные схемы для проектной документации — производственные предприятия и критическая инфраструктура;
- Компоновочные и однолинейные схемы распределительных щитов в Microsoft Visio — фигура как элемент автоматического резервирования питания.
Для PV-систем и инверторов смотрите АВР Tomzn TOQ6 2P / TOQ5-PV 2P или GEYA G2R-63 II 2P. Для переключения I-0-II группы контактов Hager SF263 или переключатель Ι-ΙΙ (двухконтурный) 1NO+1NC группой контактов Hager SFM. DC-автомат Tomzn TOB1Z (80/100/125А для PV и АКБ) или ETi Etimat 10 DC 1P/2P.
При построении компоновочной или однолинейной схемы применяются Smart-фигуры шаблонов AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617, реле напряжения DigiTOP VP-M2 и всеми шаблонами фигур каталога download.
Лицензия на использование
- Данный шаблон имеет ограничения - запрет свободного распространения.
Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
🗜️ Состав архива для скачивания
Архив содержит один файл - Tomzn-TOQ5-2P-Stencils.vssxВнутри файла:

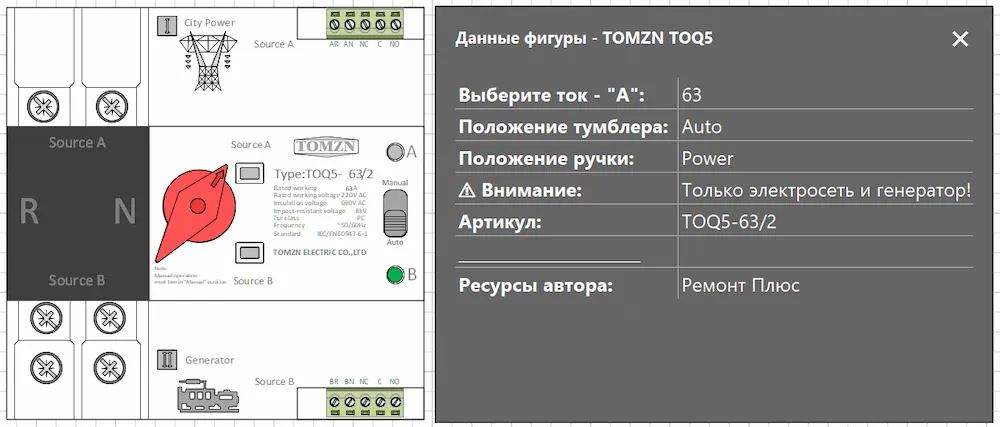

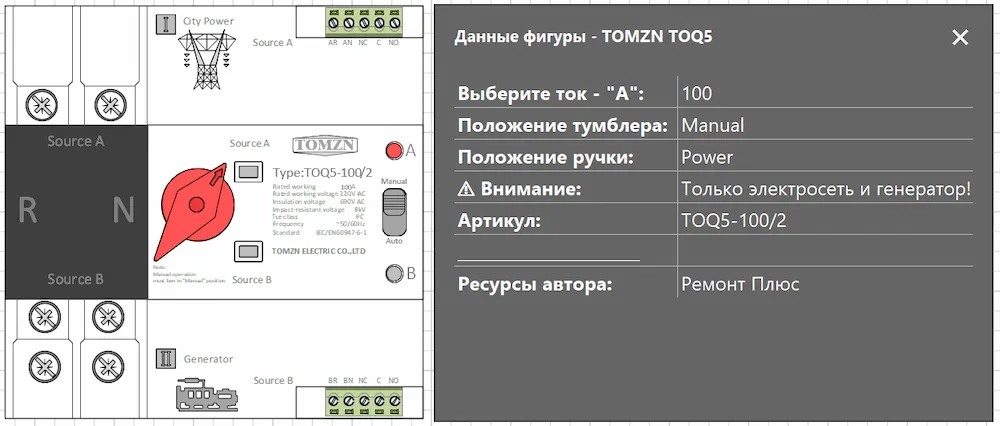

- 1 Smart-фигура исполнения 2P с вариативностью 3 номиналов тока: 63/100/125А;
- Управляющие пиктограммы: Auto/Manual, I/II, On/Off, LED-состояние;
- Активные точки подключения: Source I (L+N), Source II (L+N), LOAD (L+N);
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
